Pantalla de ajuste de arista externa (opcional)

La pantalla de ajuste de Arista externa contiene los campos para
especificar los parámetros de palpador para funciones de detección de
arista opcionales.

Entrada de arista

Las opciones de Arista externa sirven para un o dos palpadores. Los
parámetros de ajuste son idénticos para todos los palpadores.
Temporización de palpador arista externa
Se pueden incluir retardos para palpador y antirrebote para limitar la
velocidad de entrada del palpador y proporcionar inmunidad a
interferencias. El efecto del retardo de palpador y los valores

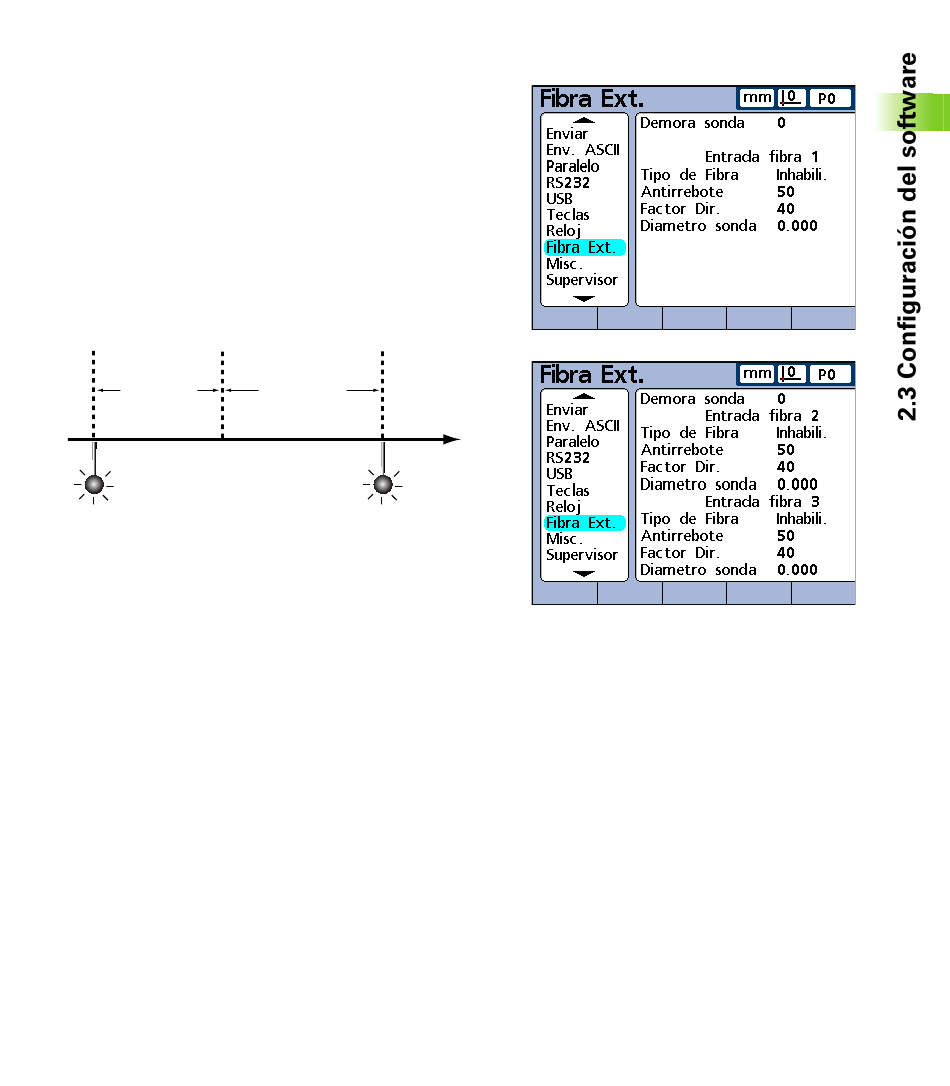

antirrebote se muestran en este diagrama.
Palpador de Palpador
contacto reconocido
Tiempo de
antirebote
Retardo del palpador
El campo Retardo Palpador se utiliza para limitar la velocidad de
entrada del palpador. Introducir en el campo Retardo Palpador el
retardo entre contactos de palpador válidos en milisegundos.
Para especificar el retardo de palpador:
U Seleccionar el campo Retardo Palpador
U Con el teclado numérico, introducir un retardo de palpador en
milisegundos
U Pulsar la tecla ENTER.
Tiempo de antirebote
Los efectos de interferencias causadas por el rebote del contacto del
interruptor mecánico se pueden eliminar especificando un tiempo de
asentamiento en milisegundos. Introducir el tiempo deseado en
milisegundos en el campo Antirrebote.
Para especificar un tiempo de antirebote:
U Seleccionar el campo Antirrebote
U
Con el teclado numérico, introducir un tiempo antirrebote en
milisegundos
U Pulsar la tecla ENTER.
ND 2100G GAGE-CHEK
Preparado para el siguiente
contacto de palpador
Retardo de
palpación
Tiempo
Arista Pantalla de ajuste Arista, palpador simple.
Arista Pantalla de ajuste Arista, palpador doble.
