3. Funcionamiento
Conexiones del interruptor de exposición remoto y del cable de
3.4.1
alimentación

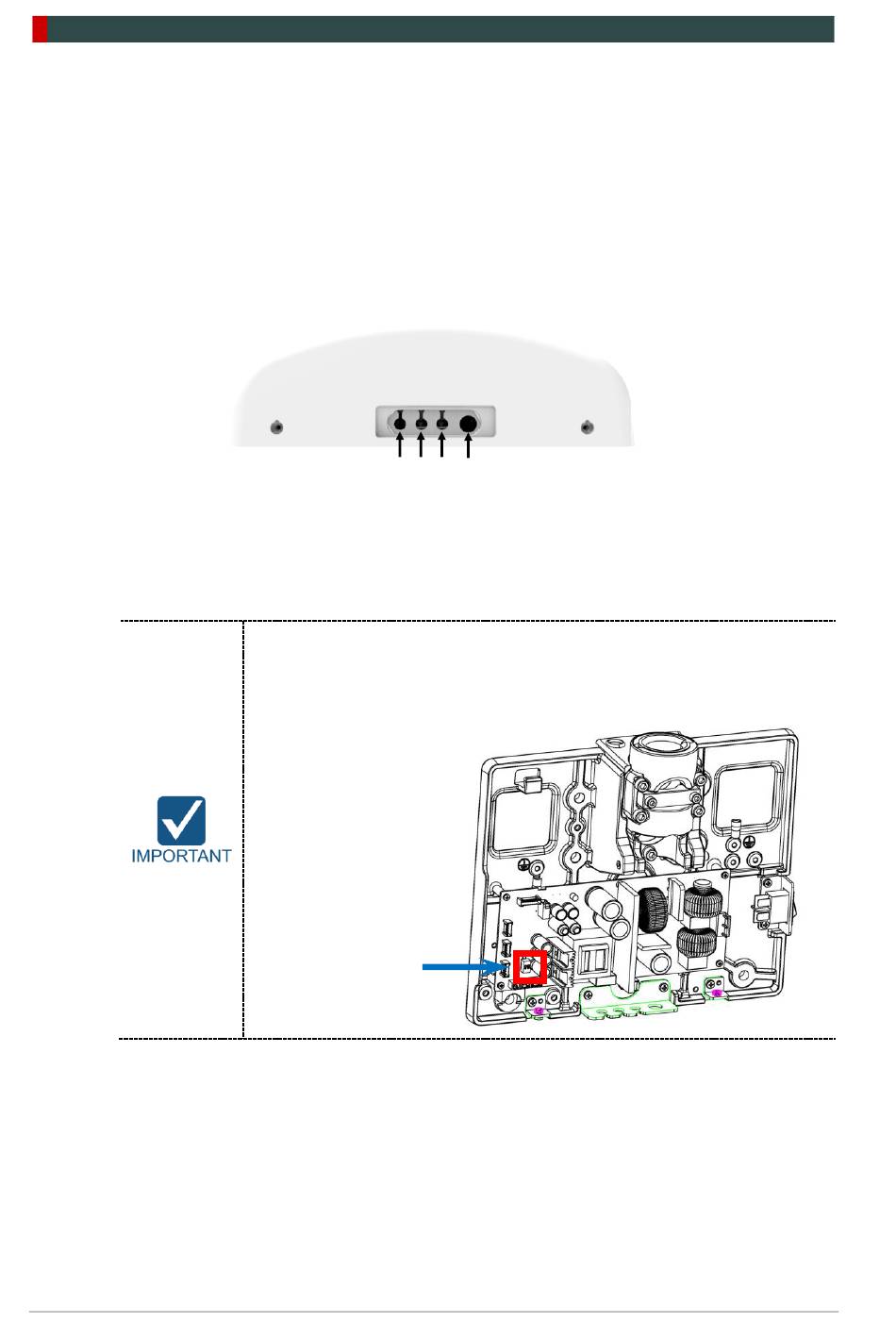

Existen cuatro conectores en el botón del conjunto del cuadro de alimentación, tal
como se describe a continuación:
Conector 1 2 3: Conectores del interruptor de exposición remoto
⚫
Conector 4: Conector del cable de alimentación de CA
⚫
Los interruptores de exposición remotos estándar y opcional, así como el cable de
bloqueo de la puerta están conectados al Conector 1, 2 y 3. Revise las siete
opciones posibles que figuran en el siguiente cuadro:
34
1 2 3 4
Antes de conectar los cables, asegúrese de que el ajuste del
interruptor DIP está configurado de acuerdo a las instrucciones de la
siguiente tabla.
Consulte la ubicación del interruptor DIP en la siguiente ilustración.
Interruptor DIP
