Instrucciones de montaje / instalación
2.1
Tipos de dispositivos que soporta
La opción DFI21 para la conexión del INTERBUS puede utilizarse con todos los
variadores vectoriales MOVIDRIVE
2.2
Instalación de la tarjeta opcional
Antes de empezar
•
•
•
[1]

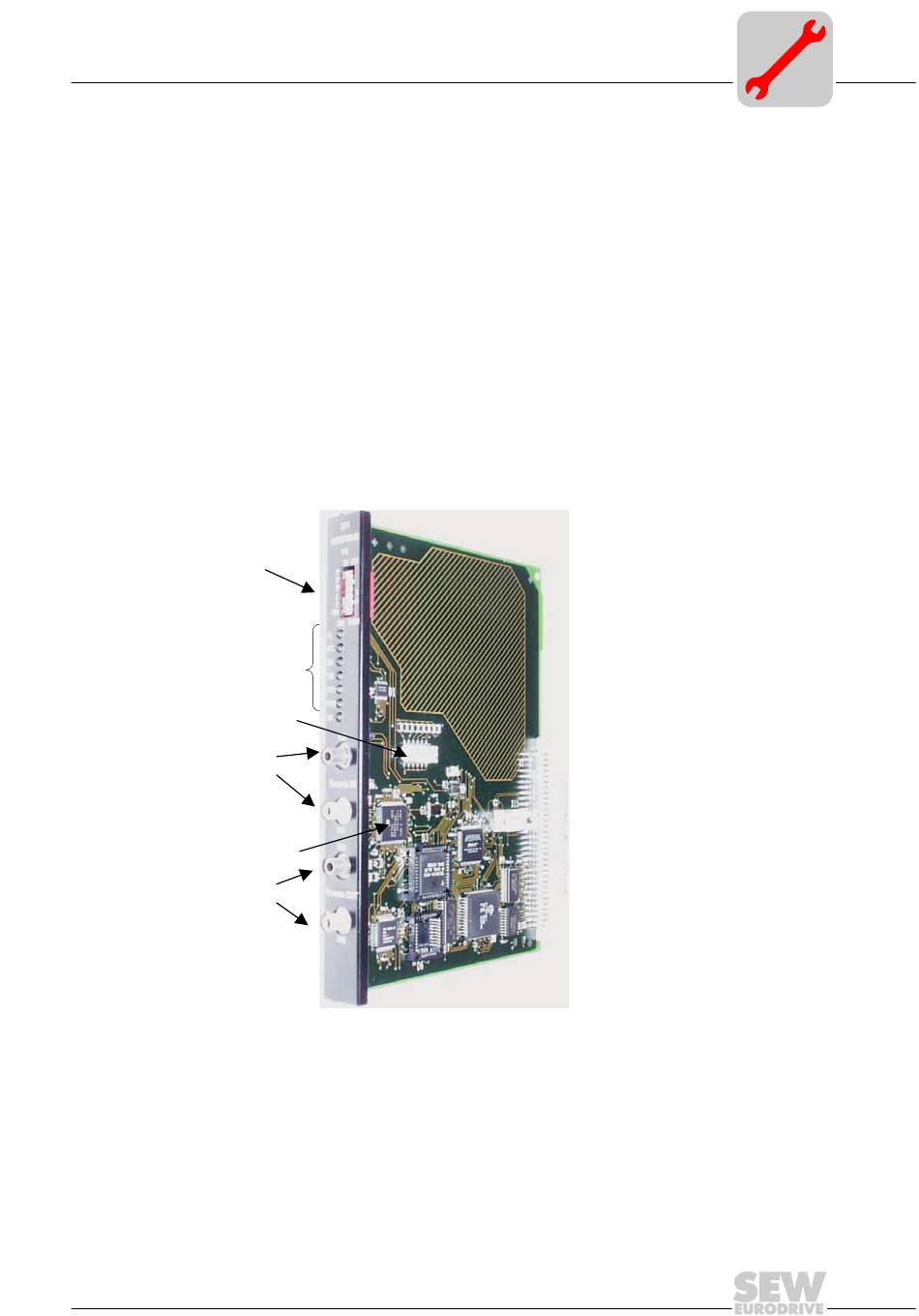

Figura 2: Tarjeta opcional DFI21 para el INTERBUS de fibra óptica
[1] Interruptor DIP para la longitud del protocolo, longitud PCP y velocidad de transmisión en baudios
[2] LEDS de diagnóstico
Bus remoto de entrada con cables de fibra óptica (IN remoto) / [3] Receptor / [4] Emisor
Bus remoto de continuidad con cables de fibra óptica (OUT remoto) / [5] Receptor / [6] Emisor
[7] Equilibrado de los cables de fibra óptica (¡no cambiar!)
[8] Supi3 OPC
Interface de bus de campo DFI21A INTERBUS con cable de fibra óptica - Manual
Tipos de dispositivos que soporta
Descargar el propio cuerpo de energía electroestática con un medio adecuado
(banda antiestática, calzado conductor, etc.) antes de manipular la tarjeta opcional.
Mantener la tarjeta opcional en su embalaje original y no retirarlo hasta su
instalación.
No manipular de forma innecesaria la tarjeta opcional y, cuando se haga, sostenerla
sólo por los bordes. No tocar ninguno de los componentes de la tarjeta.
[2]
[7]
[3]
[4]
[8]
[5]
[6]
®
.
03696AX:X
