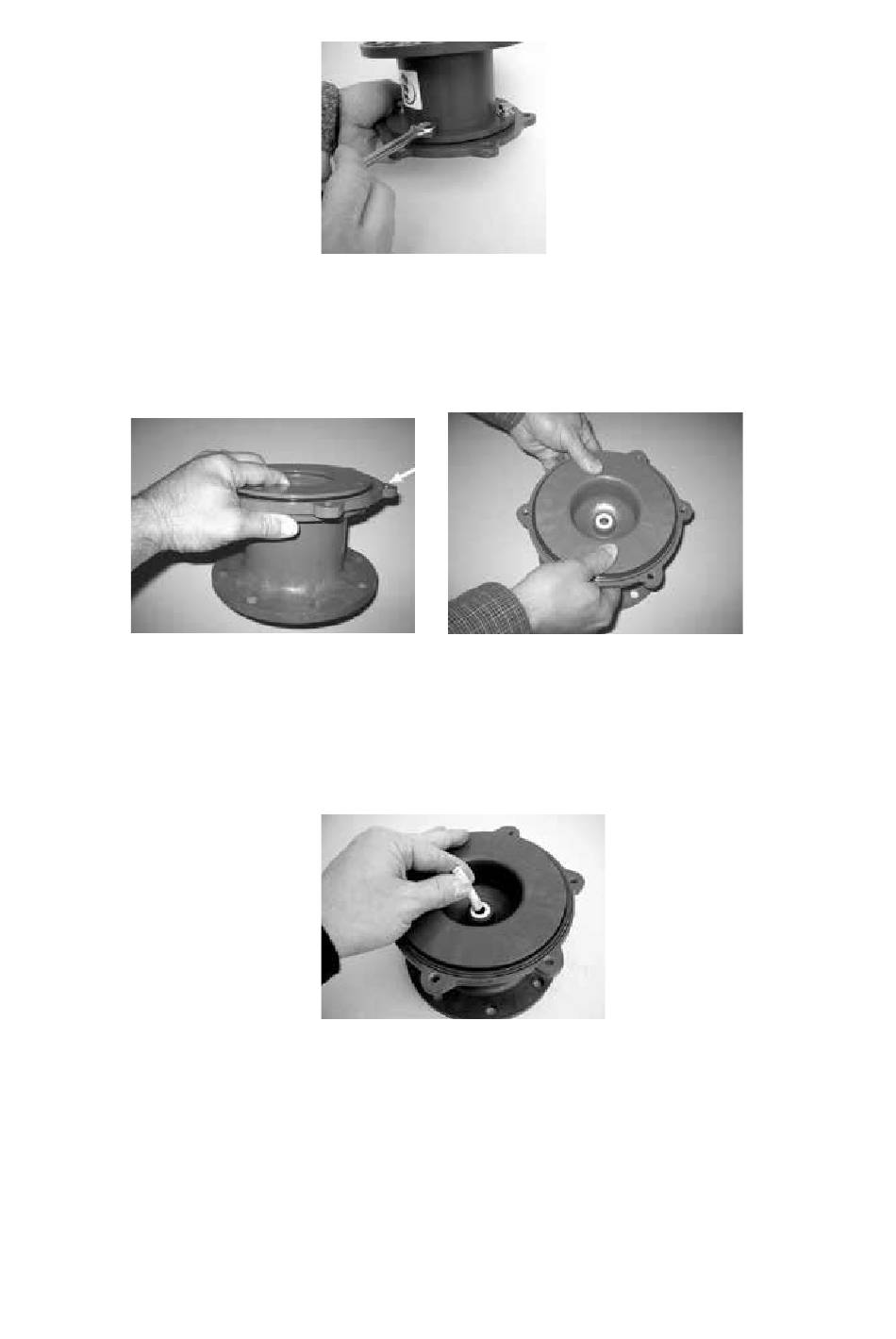

4. Instale la barrera (ítem 7) en el conjunto del adaptador del motor y el anillo de
fijación. Lubrique la junta tórica con un lubricante químicamente compatible e instálela
en la ranura del anillo de fijación antes de instalar la barrera. Véase la Figura 27A.
Empuje la barrera hasta que quede acomodada. Véase la Figura 27B.
Figura 27A
5. Instale la junta tórica (ítem 3) en la ranura de la barrera.
6. Instale el eje del impulsor (ítem 6) en la barrera alineando las partes planas del eje
con las partes planas de la barrera. Asegúrese de que esté completamente
acomodado. Véase la Figura 28.
7. Instale con cuidado el conjunto impulsor/imán conducido interno (ítems 4A, 4, 5, 5A)
deslizándolo sobre el eje del impulsor en la barrera. Es normal que el impulsor/imán
conducido interno sobresalga ligeramente debido a las fuerzas magnéticas. Véanse
las Figuras 29 y 30.
Figura 27
Figura 27B
Figura 28
18
