En beneficio del desarrollo y mejora del producto, nos reservamos el derecho de cambiar la especificación.
Descripción

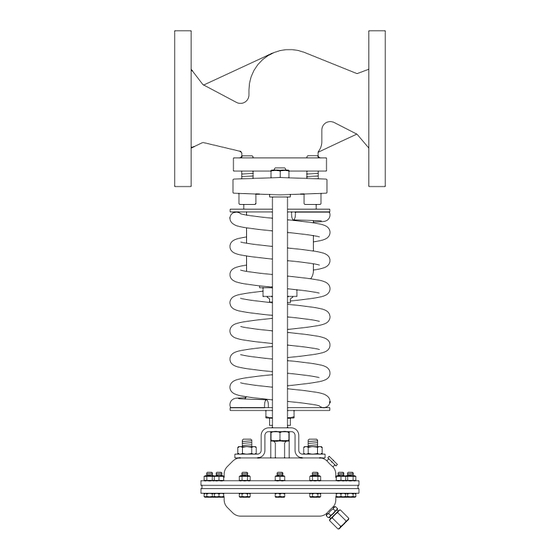

La DLV7 es una válvula reductora de presión de acción directa
con fuelles de sellado, construida en fundición nodular. La
versión estándar tiene el diafragma de EPDM y es adecuada para
aplicaciones de vapor.
Nota: Para proteger el diafragma del actuador en aplicaciones de
vapor, se debe instalar un barrilete de sellado por agua WS4 en la
tubería de señal de presión aguas abajo que va al actuador. Para
más detalles ver TI-S12-03.
Tipos disponibles:
La DLV7 está disponible con 4 rangos de presiones:
Válvula + Actuador y Tamaño Rango de Presión
DLV71 DN100
DN15 a DN50
DLV72
DN65 a DN10
DLV73
DN100
DN15 a DN80
DLV74
DN100
DLV75 DN15 a DN80
Normativas
Este producto cumple totalmente con los requisitos de la Directiva
Europea de Equipos a Presión 97/23/EC y lleva la marca
lo precisa.
Certificados
Dispone de informe típico de fabricante.
Nota: Los certificados/requerimientos de inspección deben
solicitarse con el pedido.
Rango de operación
A
250
200
150
Curva de
saturación
100
del vapor
50
0
0 5
10
La válvula no puede trabajar en esta zona.
A - B - C Bridas EN 1092 PN16.
A - D - E Bridas EN 1092 PN25.
Condiciones de diseño del cuerpo
Presión máxima
25 bar r a 100°C
de diseño
Temperatura máxima
250°C a 21,8 bar r 250°C a 13,9 bar r
de diseño
Temperatura mínima
de diseño
Temperatura máxima
250°C a 21,8 bar r 250°C a 13,9 bar r
de trabajo
Temperatura mínima de trabajo
Máxima presión diferencial
Prueba hidráulica:
Nota: Con internos montados
la prueba no puede superar los:
Válvula reductora de presión
de fundición nodular
DLV7
Actuador
(bar) Rango PN
0,5 - 1,5 2,5
0,2 - 1,8
2,5
0,4 - 1,8
1,0 - 4,0 6,0
1,0 - 5,5
16,0
3,5 - 13
4,5 - 13 25,0
cuando
B D
C E
25
15 20
Presión bar r
PN25 PN16
16 bar r a 100°C
0°C 0°C
0°C
19 bar r 16 bar r
38 bar r 24 bar r
25 bar r 16 bar r
Tamaños y conexiones
DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80 y DN100.
Bridas estándar: EN 1092 PN16 o PN25.
H
Valores K vs
0°C
Tamaño DN 15 20
K vs 3,0 5,8
Nota: los valores de Kvs son capacidades totales y deben usarse
para dimensionar la válvula de seguridad cuando se requiera.
© Copyright 2014
TI-P204-04
CH Issue 7
25 32 40 50 65 80 100
10,2 14,7 21,6 36 52 83 130
