- Página 1 ESPAÑOL Manual de la pantalla SmartSolar Control Rev 00 02/2021...
-
Página 2: Tabla De Contenido
Manual de la pantalla SmartSolar Control Tabla de contenidos 1. Introducción ........................... 1 2. Instalación ..........................2 3. Funcionamiento ........................3 3.1. Menú estado ......................... 4 3.2. Menú histórico ....................... 5 3.3. Menú de configuración ...................... 7 4. Resolución de problemas y asistencia ..................13 4.1. -
Página 3: Introducción

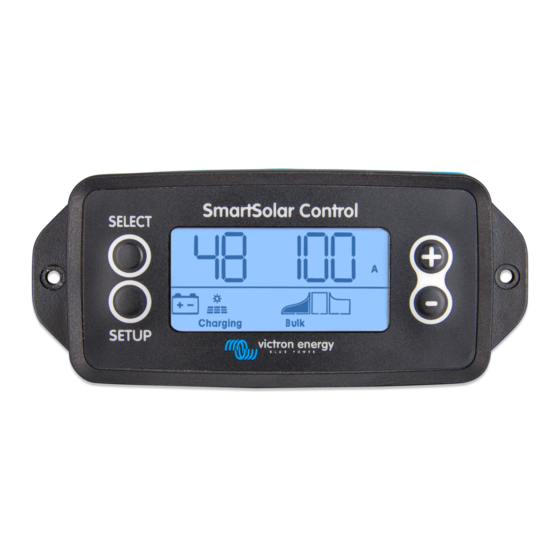

Manual de la pantalla SmartSolar Control 1. Introducción La pantalla SmartSolar Control es una pantalla específica para las siguientes gamas de cargadores solares MPPT: • SmartSolar MPPT 150/45 hasta 250/100 • SmartSolar MPPT 150/70 hasta 250/100 VE.Can • BlueSolar MPPT 150/70 hasta 250/100 VE.Can Estos cargadores solares también pueden reconocerse por una pequeña cubierta de plástico en la parte frontal con el texto... -
Página 4: Instalación
“opción de pantalla” Para instalar la pantalla SmartSolar Control haga lo siguiente: 1. Retire los dos tornillos de la cubierta de plástico. Guarde los tornillos porque volverá a necesitarlos para fijar la pantalla. -
Página 5: Funcionamiento
Manual de la pantalla SmartSolar Control 3. Funcionamiento La pantalla LCD muestra la siguiente información: • Una lectura numérica. • La unidad de la lectura: V, A, W, kWh, h o °C/°F. • El tipo de lectura: batería, FV o temperatura. -
Página 6: Menú Estado
Manual de la pantalla SmartSolar Control 3.1. Menú estado Este menú muestra las lecturas del cargador solar en tiempo real. La pantalla SmartSolar Control siempre se inicia con este menú. Pulse los botones - y + para moverse por todos los elementos del menú. -
Página 7: Descripción
Manual de la pantalla SmartSolar Control Pantalla LCD Elemento de menú Descripción y notas Tensión FV Tensión de salida del conjunto solar Potencia FV Potencia de salida del conjunto solar Además de los elementos del menú anteriores, aparecerán los siguientes elementos del menú cuando se produzcan condiciones... - Página 8 Manual de la pantalla SmartSolar Control Todos los elementos disponibles del menú histórico se recogen en la siguiente tabla en el orden en que aparecen al desplazarse por ellos. Texto deslizante Descripción YIELD TOTAL La producción FV acumulada desde la última puesta a cero (producción total)
-
Página 9: Menú De Configuración
3.3. Menú de configuración En el menú de ajustes se pueden consultar y modificar los ajustes del cargador solar y del SmartSolar Control. No cambie los ajustes sin saber qué son y cuáles son las consecuencias de cambiarlos. Los ajustes incorrectos pueden causar problemas en el sistema e incluso dañar las baterías. - Página 10 Manual de la pantalla SmartSolar Control Nú Texto deslizante Descripción y notas POWER ON OFF (encendido y Este ajuste enciende y apaga el cargador solar. apagado) MAXIMUM CHARGER CURRENT Establece la corriente de carga máxima (A). (máxima corriente del cargador)
-
Página 11: Relay Mode
Manual de la pantalla SmartSolar Control Nú Texto deslizante Descripción y notas Determina la función del relé: • 0 - Relé siempre apagado. • 1 - Tensión FV alta, ver ajustes 16 y 17. • 2 - Alta temperatura interna del cargador solar, superior a 85 °C. - Página 12 Manual de la pantalla SmartSolar Control Nú Texto deslizante Descripción y notas MAXIMUM ABSORPTION TIME (tiempo Establece el tiempo de absorción máximo (h). máximo de absorción) REBULK OFFSET VOLTAGE Establece la tensión de compensación de recarga inicial (V). Esta (tensión de tensión se resta del ajuste 6.
- Página 13 Manual de la pantalla SmartSolar Control Nú Texto deslizante Descripción y notas MAXIMUM EQUALIZATION TIME (tiempo Establece el tiempo máximo de ecualización automática (h). máximo de ecualización) EQUALIZATION AUTO STOP Determina si la ecualización debe detenerse cuando se alcance la (parada tensión de ecualización (ajuste 8): Y (sí) o N (no).
-
Página 14: Lock Setup
Manual de la pantalla SmartSolar Control Nú Texto deslizante Descripción y notas SOFTWARE VERSION Muestra la versión de firmware del cargador solar. (versión de software) Restablece todos los parámetros predeterminados RESTORE DEFAULTS Pulse SELECT: el texto “RESET” parpadeará, pulse SELECT otra (Restaurar valores vez para restablecer los ajustes originales de fábrica. -
Página 15: Resolución De Problemas Y Asistencia
Manual de la pantalla SmartSolar Control 4. Resolución de problemas y asistencia Consulte este apartado en caso de que se produzca algún comportamiento inesperado o si sospecha que hay un fallo en el producto. Como parte del proceso de resolución de problemas y asistencia, lo primero es consultar los problemas comunes que se describen en este apartado. -
Página 16: Garantía
Victron Energy. El incumplimiento de las instrucciones recogidas en este manual supondrá la anulación de la garantía. Victron Energy no será responsable por daños consecuentes derivados del uso de este producto. La responsabilidad máxima de Victron Energy bajo esta garantía limitada no excederá el precio de compra real de este producto. -
Página 17: Especificaciones
Se introduce en el puerto de la pantalla de la parte frontal del cargador. Compatible con la gama de cargadores solares MPPT BlueSolar y SmartSolar de 150 V Compatibilidad y 250 V de Victron Energy que dispongan de un puerto de pantalla. Conector del puerto de pantalla Pinout pin RS232 9...
