Telephone d'urgence
Guide d'installation du kit de cablage LPBus DAU
compatible avec les ascenseurs Kone LCE/KCE
Réf. Nr. AC-ACV00-860 (ML) Version 2
Réf. Nr: AC-ACV00-200-0-00-KON (à utiliser avec LPBus DAU Référence AC-DAB10-111-F-0L-000)

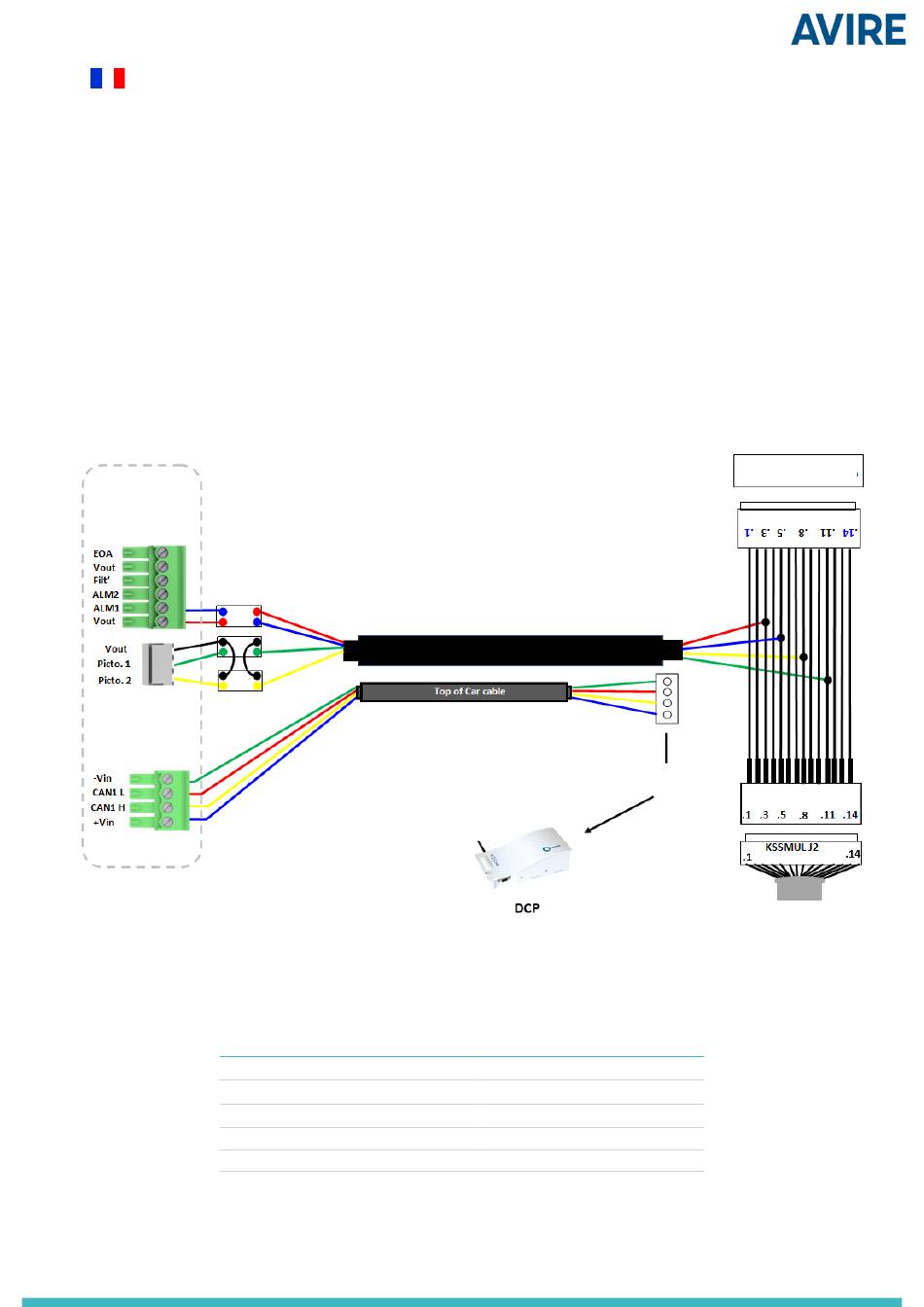

Schéma de câblage: DAU vers ascenseurs Kone LCE / KCE à l'aide d'un kit de câblage;
les connexions du câblage de l'ascenseur peuvent varier en fonction de l'installation du
fabricant et de l'ancienneté de l'ascenseur.
Unité LPBus DAU
Alarme
Pictogrammes
Bus CAN
Câble pour COP - 3m
Pictogramme jaune vers jaune
Pictogramme vert vers vert
Bouton d'alarme vers bleu
Commun bouton d'alarme 0V vers rouge
Connexion LPBus DAU KONE LCE
Câble pour COP - 3m
Câble Bus CAN pour TOC - 2m
Haut de la connexion de la
cabine de l'ascenseur
Ligne de Bus CAN
Câble pour Bus CAN - 2m
Bleu vers CAN1 H
Jaune vers CAN1
Rouge vers + VIN
Vert vers -VIN
LCE haut du contrôleur
(TOC) de cabine
d'ascenseur
Connexion de cabine
d'ascenseur à 14 voies
Câble multiconducteur du COP sur le toit
cabine d'ascenseur
