Aethalometer
Modelo AE33
9.10 Prueba del filtro óptico ND
La rutina de prueba del "Filtro óptico de densidad neutra" se usa para verificar el
rendimiento del sistema óptico, es decir la respuesta de los detectores ópticos a diferentes
densidades de luz de las fuentes ópticas. La prueba ND usa 4 elementos ópticos, cada uno
equipado con insertos de vidrio de densidad neutra que tienen absorbancia óptica estable y
cumple con las normas de trazabilidad. La rutina compara los valores de atenuación
medidos para cada elemento de cristal en cada longitud de onda, en comparación con las
calibraciones en el momento de fabricación. Los datos se analizan como un ajuste lineal: si
la pendiente difiere en más del 10 % de la unidad, la prueba falla.
1. Para esta prueba necesita la caja del conjunto de filtro óptico ND, que consta de 4
diferentes elementos ópticos.
2. Vaya a la pantalla de "Operación / General". Si las mediciones se están ejecutando,
presione "Detener".
3. Presione el botón "ND test" (prueba ND) para iniciar la prueba.

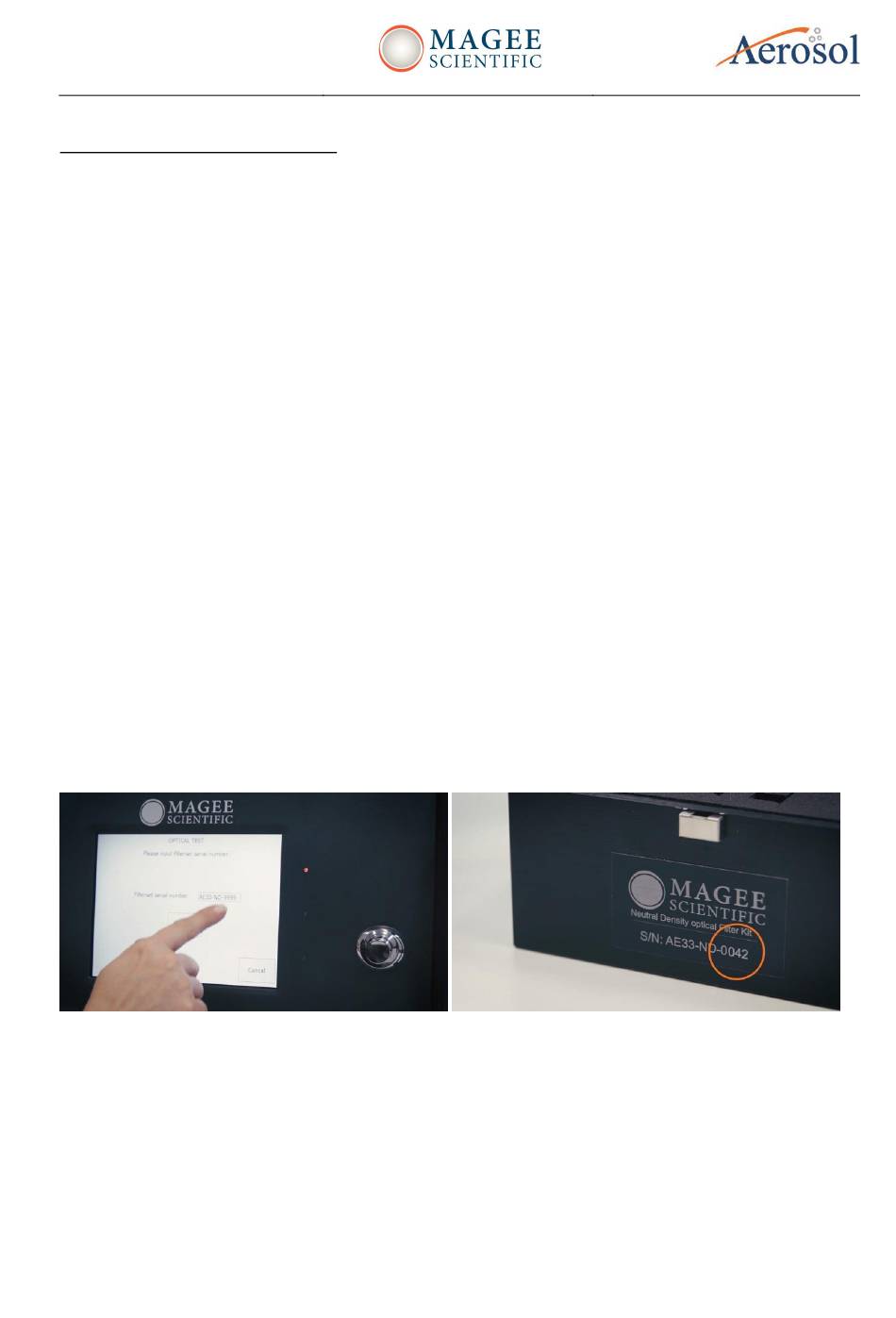

4. Una nueva pantalla le pedirá que introduzca el número de serie del juego de ND,
marcado en la caja.
5. Presione el campo de entrada e ingrese el número de serie del juego ND.
6. Confirme al presionar el botón "Enter" y "OK".
7. Si esta es la primera vez que se ha realizado la prueba de ND en este instrumento, le
solicitará un archivo de parámetros de calibración. Este se debe cargar desde la memoria
USB que se incluye en la caja del juego ND.
8. Inserte la memoria USB al puerto USB del panel delantero y presione "Sí".
________________________________________________________________________________________________________
Manual de usuario - Versión 1.54
Marzo de 2016
75/129
