Madas RG/2MCS Manual De Instrucciones

RIDUTTORI DI PRESSIONE PER GAS CON OTTURATORE COMPENSATO AD AZIONE DIRETTA TIPO RG/2MCS - RG/2MBZ
DIRECT OPERATED GAS PRESSURE REGULATOR WITH COMPENSATED OBTURATOR TYPE RG/2MCS - RG/2MBZ
REDUCTEUR DE PRESSION DU GAZ AVEC OBTURATEUR COMPENSE A ACTION DIRECTE TYPE RG/2MCS - RG/2MBZ
REDUCTOR DE PRESIÓN PARA GAS CON OBTURADOR COMPENSADO DE ACCIÓN DIRECTA TIPO RG/2MCS - RG/2MBZ

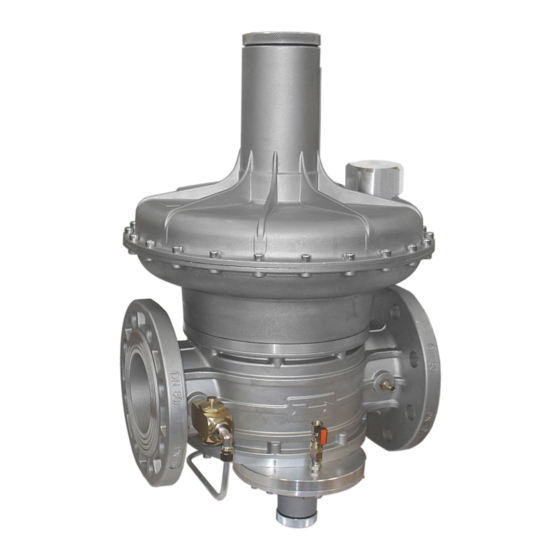

RG/2MCS
DESCRIZIONE
Riduttore di pressione per gas con otturatore
compensato ad azione diretta.
Può essere dotato dei seguenti dispositivi di
sicurezza e accessori:
• OPSO: Dispositivo di blocco per
sovrappressione a valle (solo RG/2MBZ):
Interrompe l'erogazione quando
pressione in uscita del regolatore supera il
valore di taratura del dispositivo
• Valvola di sfioro:
Scarica all'esterno piccole portate di gas nel
caso si verifichino sovrappressioni a valle
del regolatore. Tale scarico è convogliabile
all'esterno nel caso di installazioni in
ambienti con scarsa ventilazione
• UPSO: Dispositivo di blocco di minima
pressione a valle (solo RG/2MBZ):
Interrompe l'erogazione quando
pressione in uscita del regolatore scende
al di sotto del valore di taratura del
dispositivo. Interviene anche in caso di
mancanza di alimentazione a monte
• Presa di pressione in uscita.
Norma di riferimento EN 88-2 - EN 334
In conformità a:
Direttiva PED 2014/68/UE
(ex 97/23/CE)
Direttiva ATEX 2014/34/UE
(ex 94/9/CE)
RG/2MCS - RG/2MBZ
DESCRIPTION
Direct-operated gas pressure regulator with
compensated obturator.
It can be equipped with the following safety
devices and accessory:
• OPSO: Outlet over pressure shut off
device (only RG/2MBZ):
la It stops the gas flow when the regulator
outlet pressure goes up the device setting
value
• Relief valve:
It vents outside small quantity of gas in
case there are downstream regulator
overpressure.That exhaust it is convoyed
outside in case of installation
environment with bad ventilation
• UPSO: Outlet low pressure shut off
device (only RG/2MBZ):
la It stops the gas flow when the regulator
outlet pressure goes down the device
setting value. It closes even if there is no
inlet pressure.
• Outlet pressure test point.
Reference standard EN 88-2 - 334
In conformity with:
2014/68/EU PED Directive
(ex 97/23/EC)
2014/34/EU ATEX Directive
(ex 94/9/EC)
(DN 65 ÷ DN 100)
P : 0,5 ÷ 5 bar
1
DESCRIPTION
Réducteur de pression pour gaz avec
obturateur compensé à action directe.
Il peut être fourni avec les suivants dispositifs
de sécurité et accessoires:
• OPSO: Dispositifs d'arrêt en cas d'excès de
pression en aval (seulement RG/2MBZ):
Il arrête le flux du gaz quand la pression
sortant du régulateur dépasse la valeur
tarée du dispositif.
• Valve de sécurité:
Elle évacue à l'extérieur de petites quantités
de gaz en cas de surpression en aval du
régulateur. Ce gaz peut être canalisé vers
in l'extérieur dans le cas d'installations dans
des lieux fermés ou peu ventilés.
• UPSO: Dispositif d'arrêt en cas de
sous pression aval (seul RG/2MBZ):
Il arrête le fluxe du gaz quand la pression
en sorite du régulateur baisse au dessous
de la valeur de tarage du dispositif. Il ferme
aussi dans le cas de manque d'alimentation
amont.
• Prise de pression à la sortie.
Norme de référence EN 88-2 - 334
Conforme à:
Directive PED 2014/68/UE
(ex 97/23/CE)
Directive ATEX 2014/34/UE
(ex 94/9/CE)
S
eCtion
5 1.2
RG/2MBZ
II 2G - II 2D
MADAS-03
DESCRIPCIÓN
Reductor de presión para gas con obturador
compensado de acción directa.
Puede ser equipado con los siguientes
dispositivos de seguridad y accesorios :
• OPSO: Dispositivo de bloqueo por
exceso de presión (solo RG/2MBZ):
Interrumpe el suministro cuando la presión
que sale del regulador supera el valor de
regulación del dispositivo
• Válvula de alivio:
Descarga hacia el exterior pequeños caudales
de gas en caso de que se averiguen excesos
de presión en posición sucesiva al regulador. Es
posible conducir hacia el exterior dicha descarga
en caso de instalaciones en ambientes con
ventilación escasa.
• UPSO: Dispositivo de bloqueo por
presión insuficiente (solo RG/2MBZ):
Interrumpe el suministro cuando la presión
que sale del regulador es inferior al valor de
regulación del dispositivo. Entra en función
también en caso de falta de alimentación
en posición previa
• Toma de presión en salida
Patrón de referencia EN 88-2 - 334
Conforme:
Directiva PED 2014/68/UE
(ex 97/23/CE)
Directiva ATEX 2014/34/UE
(ex 94/9/CE)
Madas Technical Manual RG/2MCS - RG/2MBZ
REV. 3 of 1 October 2016 DN 65 - 80 - 100
st
C
hapter
1
