- Página 1 MANUAL ESPAÑOL Swing 4 Código de pedido: 43085 Highlite International B.V. – Vestastraat 2 – 6468 EX – Kerkrade – Países Bajos...
-
Página 2: Tabla De Contenido
Swing 4 Índice Advertencia ..................................2 Instrucciones de seguridad ............................2 Normas para el funcionamiento ..........................4 Rigging .................................... 4 Conexión al suministro eléctrico ..........................5 Procedimiento de devolución ........................... 6 Reclamaciones ................................6 Descripción del dispositivo ............................. 7 Parte frontal ................................... 7 Parte trasera .................................. -
Página 3: Advertencia
Su envío incluye: ● Showtec Swing 4 ● Cable IEC de alimentación de CA (1,5 m) ●... - Página 4 Mantenga el dispositivo apagado hasta que haya alcanzado la temperatura ambiente. ● Si su dispositivo Showtec no funciona correctamente, deje de utilizarlo inmediatamente. Embale la unidad de forma segura (preferiblemente en el material de embalaje original) y devuélvala a su distribuidor de Showtec para su reparación.
-
Página 5: Normas Para El Funcionamiento
Encargue la instalación a un distribuidor autorizado. Procedimiento: ● Si la unidad Swing 4 se va a colgar del techo o en vigas altas, se deben utilizar sistemas de truss profesionales. ● Utilice una abrazadera para instalar la unidad Swing 4 con su soporte de montaje en el sistema de truss. -
Página 6: Conexión Al Suministro Eléctrico
Swing 4 La unidad Swing 4 se puede colocar en un suelo plano de escenario o instalar en cualquier tipo de truss mediante una abrazadera. Una instalación incorrecta puede provocar lesiones graves y/o daños a la propiedad. Conexión al suministro eléctrico Conecte el dispositivo al suministro eléctrico a través del enchufe. -
Página 7: Procedimiento De Devolución
Swing 4 Procedimiento de devolución La mercancía que se vaya a devolver debe enviarse con portes pagados y en el embalaje original. No se expedirán etiquetas de devolución. El paquete debe estar etiquetado claramente con un número de autorización de devolución (número RMA). Los productos devueltos que no incluyan un número RMA serán rechazados. -
Página 8: Descripción Del Dispositivo

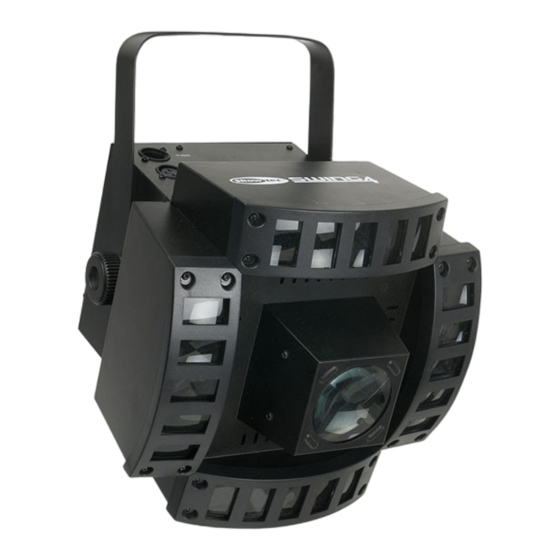

Swing 4 Descripción del dispositivo Características La unidad Showtec Swing 4 es un efecto de iluminación con alta proyección luminosa y excepcionales efectos. ● Voltaje de entrada: 100-240 V CA, 50/60 Hz ● Consumo de energía: 32 W ● Fuente luminosa: 2 x LED's RGB "3 en 1" de 3 W para el efecto "Derby"; 108 LED’s RGB para el efecto "Moonflower"... -
Página 9: Parte Trasera
12) Anilla de seguridad Instalación Retire todo el embalaje de la unidad Swing 4. Compruebe que se haya extraído todo el relleno de espuma y plástico. Conecte todos los cables. No suministre la energía hasta que se haya instalado y conectado el sistema completo correctamente. -
Página 10: Modos De Control
Conecte el extremo del cable de alimentación de CA a un enchufe del suministro eléctrico. 04) Cuando a unidad Swing 4 no esté conectada a través de un cable DMX, funcionará como un dispositivo autónomo. Para el control automático, el conmutador DIP número 8 debe estar siempre establecido en ON (encendido). -
Página 11: Una Unidad Swing (Control Por Sonido)
(encendido). El resto de los conmutadores DIP deben estar en la posición OFF (apagado). Encienda la música y la unidad Swing 4 reaccionará al ritmo de la música. Puede también ajustar la sensibilidad de respuesta mediante el control de sensibilidad al audio. -
Página 12: Múltiples Unidades Swing (Control Maestro-Esclavo)
02) Utilice siempre un cable de seguridad (código de pedido 70140/70141). Conecte el extremo del cable de alimentación de CA a un enchufe del suministro eléctrico. 04) Utilice un cable XLR de 3 clavijas para conectar las unidades Swing 4. Las clavijas: Conexión a tierra... -
Página 13: Múltiples Unidades Swing (Control Dmx)
Swing 4 Múltiples unidades Swing (control DMX) 01) Sujete el dispositivo de efectos de iluminación a un truss firmemente instalado. Deje como mínimo un espacio de 0,5°m alrededor de la unidad para la circulación del aire. 02) Utilice siempre un cable de seguridad (código de pedido 70140/70141). -
Página 14: Ajuste De Los Conmutadores Dip Para El Modo Dmx
Accione los conmutadores DIP apropiados en cada unidad. Por ejemplo: 01) Si desea dar a una unidad Swing 4 la dirección DMX 133, primero tendrá que encontrar el número 133 en la tabla de direcciones DMX. 02) Siguiendo una línea horizontal desde el número 133, busque en la columna del lado izquierdo los valores correspondientes a los conmutadores DIP numerados del 1-5. -
Página 15: Tabla De Referencia Rápida Para Direcciones Dmx
Swing 4 Tabla de referencia rápida para direcciones DMX Código de pedido: 43085... -
Página 16: Interconexión De Dispositivos
Swing 4 Interconexión de dispositivos Será necesario un cable de interconexión de datos en serie para reproducir espectáculos de iluminación de uno o más dispositivos mediante un controlador DMX-512 o para reproducir espectáculos de dos o más dispositivos sincronizados funcionando en modo maestro-esclavo. El número combinado de canales que requieren todos los dispositivos de una conexión de datos en serie determina el número... -
Página 17: Canales Dmx
Swing 4 Canales DMX 6 canales Canal 1 – Colores Blackout 5-28 Rojo 29-56 Verde 57-84 Azul 85-112 Verde y azul 113-140 Rojo y azul 141-168 Rojo y verde 169-197 Rojo, verde y azul 198-224 Secuencia de 3 colores 225-255 Secuencia de 7 colores Canal 2 –... -
Página 18: Mantenimiento
04) Los cables del suministro eléctrico no deben presentar deterioro ni debilitamiento del material. La unidad Swing 4 requiere muy poco mantenimiento. No obstante, debe mantener la unidad limpia. De lo contrario la proyección de luz se verá reducida significativamente. Desconecte el suministro de energía y limpie la cubierta con un trapo húmedo. -
Página 19: Detección Y Solución De Problemas
04) Si todo esto parece estar correcto, vuelva a enchufar la unidad. 05) Si no es capaz de determinar la causa del problema, no abra la unidad Swing 4 ya que podría dañarla e invalidar la garantía. - Página 20 Swing 4 Problema Causa(s) probable(s) Remedio Uno o más de los Compruebe que el dispositivo esté La corriente no llega al dispositivo. dispositivos no encendido y los cables conectados. funcionan en Cambie el fusible. Se ha fundido el fusible principal.
-
Página 21: Especificaciones Del Producto
Swing 4 Especificaciones del producto Modelo: Showtec Swing 4 Voltaje de entrada: 100-240 V, 50/60 Hz Consumo de energía: 32 W Conexión DMX: 30 uds. Fusible: F1AL/250 V Medidas: 260 x 255 x 275 mm (largo x ancho x alto) -
Página 22: Medidas
Swing 4 Medidas Código de pedido: 43085... - Página 23 Swing 4 Código de pedido: 43085...
