- Página 1 MANUAL ESPAÑOL Kanjo Spot 60 Código de pedido: 45011 Highlite International B.V. – Vestastraat 2 – 6468 EX – Kerkrade – Países Bajos...
- Página 2 Kanjo Spot 60 Índice Advertencia ..................................2 Instrucciones de seguridad ............................2 Normas para el funcionamiento ..........................4 Montaje ..................................4 Conexión al suministro eléctrico ..........................6 Procedimiento de devolución ........................... 7 Reclamaciones ................................7 Descripción del dispositivo ............................. 8 Características ................................
- Página 3 Su envío incluye: • Showtec Kanjo Spot 60 • Cable IEC de alimentación de CA (1,5 m) •...
- Página 4 Kanjo Spot 60 Antes de poner el dispositivo en marcha por primera vez, asegúrese de que no se aprecia ningún daño causado por el transporte. Si hubiera alguno, consulte con su distribuidor y no utilice el dispositivo. Para mantener el equipo en una condición perfecta y asegurarse de que el funcionamiento sea seguro, es absolutamente necesario que el usuario siga las instrucciones de seguridad y las notas de advertencia que se incluyen en este manual.
- Página 5 Mantenga el dispositivo apagado hasta que haya alcanzado la temperatura ambiente. • Si su dispositivo Showtec no funciona correctamente, deje de utilizarlo inmediatamente. Embale la unidad de forma segura (preferiblemente en el material de embalaje original) y devuélvala a su distribuidor de Showtec para su reparación.
- Página 6 Kanjo Spot 60 • Cuando vaya a montar, desmontar o reparar una unidad Kanjo situada en un lugar elevado, asegúrese de que el área justo debajo del lugar de instalación esté cerrada al público y de que se prohíba el acceso a la misma de personas no autorizadas.
- Página 7 Kanjo Spot 60 Conexión al suministro eléctrico Conecte el dispositivo al suministro eléctrico a través del enchufe. Compruebe que el cable del color correcto esté conectado al lugar apropiado. Internacional Cable para la UE Cable para el Cable para los...
- Página 8 Kanjo Spot 60 Procedimiento de devolución La mercancía que se vaya a devolver debe enviarse con portes pagados y en el embalaje original. No se expedirán etiquetas de devolución. El paquete debe estar etiquetado claramente con un número de autorización de devolución (número RMA). Los productos devueltos que no incluyan un número RMA serán rechazados.

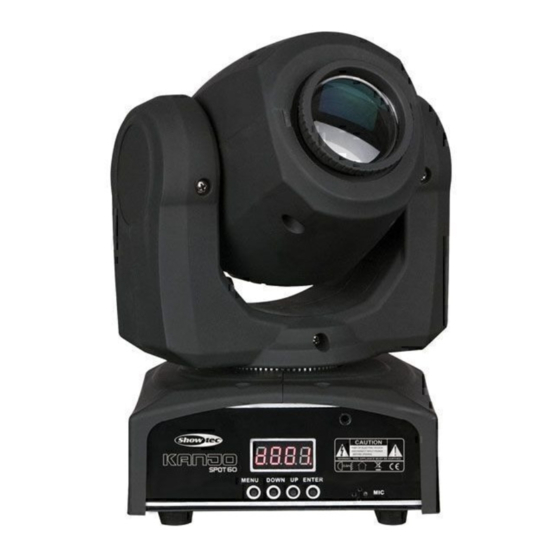

- Página 9 Kanjo Spot 60 Descripción del dispositivo Características El Kanjo Spot 60 es un proyector de cabeza móvil ultra compacto equipado con un LED blanco de 60 W. El Kanjo Spot 60 es la solución ideal para discotecas pequeñas y DJ móviles. ...
- Página 10 07) Ventilador para refrigeración Instalación Retire todo el material de embalaje del Kanjo Spot 60. Compruebe que se haya extraído todo el relleno de espuma y plástico. Conecte todos los cables. No suministre la energía hasta que se haya instalado y conectado el sistema completo correctamente.
- Página 11 Kanjo Spot 60 Modos de control Dispone de 5 modos: • Funcionamiento autónomo (automático) • Manual • Control por sonido • Maestro-esclavo • DMX-512 (8 y 10 canales) Una unidad Kanjo (modos automático y manual) 01) Sujete el dispositivo de efectos de iluminación a un truss firmemente instalado. Deje como mínimo un espacio de 0,5 m alrededor de la unidad para la circulación del aire.
- Página 12 Kanjo Spot 60 Múltiples unidades Kanjo (control maestro-esclavo) Fig. 03 Múltiples unidades Kanjo (control DMX) 01) Sujete el dispositivo de efectos de iluminación a un truss firmemente instalado. Deje como mínimo un espacio de 0,5 m alrededor de la unidad para la circulación del aire.
- Página 13 Kanjo Spot 60 Configuración DMX de múltiples unidades Kanjo Fig. 04 Nota: conecte todos los cables antes de enchufar la corriente eléctrica Código de pedido: 45011...
- Página 14 Kanjo Spot 60 Interconexión de dispositivos Será necesario un cable de interconexión de datos en serie para reproducir espectáculos de iluminación de uno o más dispositivos mediante un controlador DMX-512 o para reproducir espectáculos de dos o más dispositivos sincronizados funcionando en modo maestro-esclavo. El número combinado de canales que requieren todos los dispositivos de una conexión de datos en serie determina el número...
- Página 15 Kanjo Spot 60 La unidad Kanjo Spot 60 se puede controlar a través de un controlador en el modo de control o sin controlador en el modo autónomo. Panel de control A) Pantalla LED Botón MENU (menú) C) Botón UP (arriba) D) Botón DOWN (abajo)
- Página 16 Kanjo Spot 60 Para volver a encender la pantalla debe pulsar uno de los botones MENU, UP, DOWN o ENTER. Una vez pulsado el botón, la pantalla se iluminará. Descripción general del menú Código de pedido: 45011...
- Página 17 Kanjo Spot 60 Opciones del menú principal 1. Modo DMX-512 2. Movimiento invertido de giro panorámico e inclinación 3. Modos de funcionamiento 4. Modo de canal 5. Ajustes de la pantalla 6. Modo invertido de la pantalla 7. Restauración de los ajustes 8.
- Página 18 Kanjo Spot 60 3. Modos de funcionamiento 01) Mientras que se encuentra en el menú principal, pulse los botones UP y DOWN hasta que en la pantalla aparezca 02) Pulse el botón ENTER para abrir el submenú. 03) Pulse los botones UP y DOWN para elegir una de las 4 opciones: Modo esclavo Programa automático 1...
- Página 19 Kanjo Spot 60 04) Pulse el botón ENTER para confirmar la elección. 7. Restauración de los ajustes 01) Mientras que se encuentra en el menú principal, pulse los botones UP y DOWN hasta que en la pantalla aparezca 02) Pulse el botón ENTER para abrir el submenú.
- Página 20 Kanjo Spot 60 Canales DMX 8 canales Canal 1 – Movimiento horizontal (panorámico) Desplace el fáder hacia arriba para mover la cabeza móvil de forma horizontal (giro panorámico). Ajuste gradual de la cabeza de un extremo del fáder al otro (0-255, 128-centro).
- Página 21 Kanjo Spot 60 Canal 6 - Dímer 0-255 Intensidad del dímer, de oscuro a máxima intensidad Canal 7 – Luz estroboscópica/obturador el dímer debe estar abierto Desactivado 8-127 Luz estroboscópica activada, de frecuencia baja a alta 128-255 Luz estroboscópica aleatoria, de frecuencia baja a alta...
- Página 22 Kanjo Spot 60 Canal 7 - Rueda de gobos estática + vibración de gobos Desactivado 8-15 Gobo 1 16-23 Gobo 2 24-31 Gobo 3 32-39 Gobo 4 40-47 Gobo 5 48-55 Gobo 6 56-63 Gobo 7 64-127 Rotación de gobos, de velocidad de lenta a rápida...
- Página 23 04) Los cables del suministro eléctrico no deben presentar deterioro ni debilitamiento del material. La unidad Kanjo Spot 60 requiere muy poco mantenimiento. No obstante, debe mantener la unidad limpia. De lo contrario la proyección de luz se verá reducida significativamente. Desconecte el suministro de energía y limpie la cubierta con un trapo húmedo.
- Página 24 01) El suministro de corriente. Compruebe si la unidad se ha conectado a un suministro eléctrico apropiado. 02) Los ledes. Devuelva la unidad Kanjo a su distribuidor de Showtec. 03) El fusible. Cambie el fusible. Consulte la página 22 para obtener indicaciones acerca de cómo cambiar el fusible.
- Página 25 Kanjo Spot 60 Problema Causa(s) probable(s) Solución • Compruebe que el dispositivo esté Uno o más de los encendido y los cables conectados. La corriente no llega al dispositivo. dispositivos no funcionan en absoluto. Se ha fundido el fusible principal.
- Página 26 Kanjo Spot 60 Especificaciones del producto Modelo: Showtec Kanjo Spot 60 Voltaje de entrada: 100-240 V CA 50/60 Hz Consumo de energía: 85 W (a máxima potencia) Conexión DMX: 30 uds. Fusible: F3AL/250 V Medidas: 167 x 145 x 270 mm (largo x ancho x alto)
- Página 27 Kanjo Spot 60 Medidas Código de pedido: 45011...
- Página 28 Kanjo Spot 60 Notas Código de pedido: 45011...
- Página 29 Kanjo Spot 60 Código de pedido: 45011...
- Página 30 Kanjo Spot 60 Código de pedido: 45011...
- Página 31 ©2017 Showtec...
