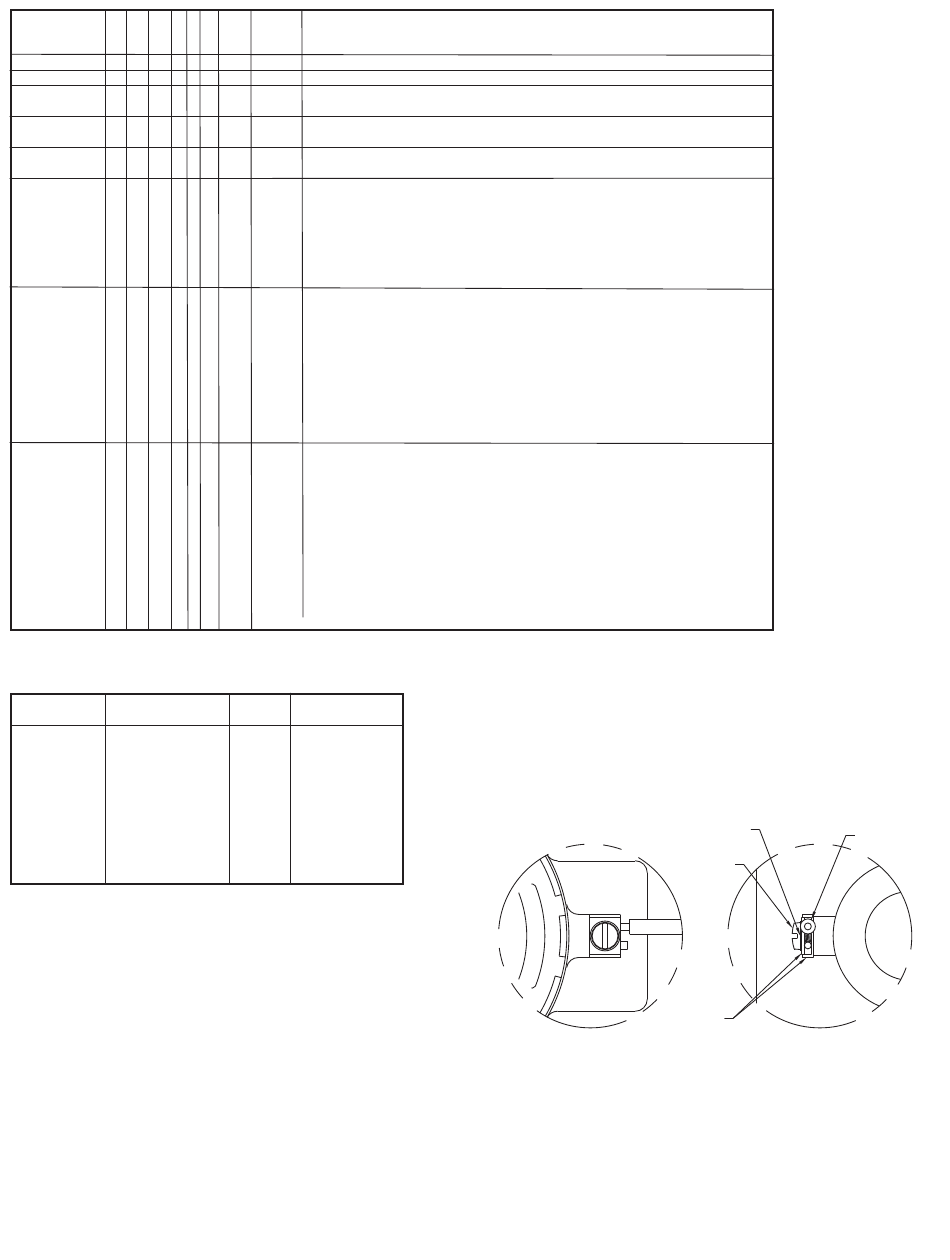

Beispiel L6 EP BB D 3
Serie L6
Konstruktion EP
Gehäuse BB
SS
Schaltertyp D
S
Prozessan- 3
schluss 4
Schwimmer
Typ und
Installation
Optionen
Buchse/ T-
Stück und
Buchse*
*Optionen ohne ATEX und IECEx
++ BSPT optionen sind nicht kompatibel mit KC optionen
MAXIMALER DRUCKBEREICH
Modell Schwimmer
L6EPB-B-S-3-A Edelstahl zylindrisch
L6EPB-B-S-3-B Polypropylen
L6EPB-B-S-3-C Edelstahl rund
L6EPB-B-S-3-H Edelstahl rund
L6EPB-B-S-3-O Polypropylen
L6EPB-S-S-3-A Edelstahl zylindrisch
L6EPB-S-S-3-C Edelstahl rund
L6EPB-S-S-3-L Edelstahl rund
L6EPB-S-S-3-O Polypropylen
L6EPB-S-S-3-S Polypropylen
INSTALLATION
Packen Sie das Gerät aus und entfernen Sie sämtliches Verpackungsmaterial aus
dem unteren Gehäuse und der Durchflusskammer.
Der Füllstandswächter muss mit dem Gehäuse in einer horizontalen Lage montiert
werden, so dass der Pfeil auf der Seite des Gehäuses nach unten zeigt.
Wenn der Wächter mit einem T-Stück bestellt wurde, verbinden Sie die vertikalen
Anschlüsse mit einem 1"-NPT-Rohr, das außerhalb der Kesselwand montiert ist.
Montieren Sie den Wächter bei den gewünschten Füllhöhen. Wenn der Wächter
ohne T-Stück geliefert wurde, muss er mit einem 1"-NPT-Flansch an der Kesselwand
befestigt werden.
Reinigen und kontrollieren Sie die mediumberührenden Teile in regelmäßigen Ab-
ständen.
ELEKTRISCHE ANSCHLÜSSE
Verbinden Sie die Kabel entsprechend den örtlichen Regularien. Der Kontakt N.O.
ist stromlos offen und der Kontakt N.C. ist stromlos geschlossen. Die Schaltpunkte
kehren zum normalen Betrieb zurück, nachdem der Füllstand sich wieder gesenkt
hat. Schließen Sie die Kabel wie folgt an: schwarz = gemeinsamer Pol blau = strom-
los offen rot = stromos geschlossen.
0 CSA B0HB Serie L6EPB-B-D-3-0-CSA-B0HB Flotect
DPDT, Sphärischer Polypropylen Schwimmer, Seitenwandhalterung, mit CSA
Genehmigung, mit 1-1/2" Sechsecktyp Messing Buchse.
Flotect ® Füllstandsschalter
Explosionsgeschützt
Messing
Edelstahl
DPDT
SPDT
1" NPT
1" BSPT, M25 x 1.5 Leitung-Anchlüsse(Conduit) ++
0 Sphärischer Polypropylen, Seitenwandhalterung*
A Cylindrical Edelstahl 304SS, Seitenwandhalterung
B Sphärischer Polypropylen, Messing Externe Schwimmerkammer*
C Sphärischer Edelstahl 304SS, Seitenwandhalterung
H Sphärischer Edelstahl 304SS, Messing Externe Schwimmerkammer
L Sphärischer Edelstahl 304SS, Edelstahl 304SS Externe Schwimmerkammer
S Sphärischer Polypropylen, Edelstahl 304SS Externe Schwimmerkammer*
AT ATEX Genehmigung
CSA CSA Genehmigung*
GL Erdungskabel*
IEC IECEx Genehmigung
KC Koreanisch zertifizierte(KC)*
MT Hoch Temperatur*
MV Goldkontakte
ST Edelstahletikett
TBC Schraubklemmenanschluss
TOP Oben Montiert Schwimmer*
B0HB 1-1/2" NPT Sechsecktyp Messing Buchse
B0H4 1-1/2" NPT Sechsecktyp Edelstahl 304SS Buchse
B1HB 2" NPT Sechsecktyp Messing Buchse
B1H4 2" NPT Sechsecktyp Edelstahl 304SS Buchse
TB2BS 2" NPT Messing 250# T-Stück & Buchse
TB2S 2" NPT Edelstahl 316SS T-Stück & Buchse
B0HBE 1-1/2" BSPT Sechsecktyp Messing Buchse ++
B0H4E 1-1/2" BSPT Sechsecktyp 304SS Buchse ++
B1HBE 2" BSPT Sechsecktyp Messing Buchse ++
B1H4E 2" BSPT Sechsecktyp Edelstahl 304SS Buchse ++
TB2BSE 2" BSPT Messing 250# T-Stück and Buchse ++
TB2SE 2" BSPT Edelstahl 316SS T-Stück and Buchse ++
Druckbereich in
Minimale
psig (bar) (kg/cm
Dichte
200 (13,8)
0.5
250 (17,2)
0.9
350 (24,1)
0.7
250 (17,2)
0.7
1000 (69)
0.9
200 (13,8)
0.5
350 (24,1)
0.7
350 (24,1)
0.7
2000 (138)
0.9
2000 (138)
0.9
Füllstandsschalter, Messing Gehäuse,
®
Bei Geräten mit interner Erdungsschraube und externer Verbindungsschraube muss
die innere Erdungsschraube zur Erdung des Signales verwendet werden. Die ex-
)
2
terne Verbindungsschraube dient zur zusätzlichen Erdung, falls von örtlichen Regu-
larien erlaubt oder erfordert. Ist ein externer Verbindungsleiter erforderlich, muss der
Leiter mindestens 180 ° um die externe Verbindungsschraube gewickelt sein. Siehe
unten. Einige CSA-Modelle werden mit einem separaten grünen Erdungskabel ge-
liefert. Solche Modelle müssen mit einer Schutzbox ausgestattet werden, die nicht
automatisch mitgeliefert wird, aber auf Sonderbestellung verfügbar ist.
Vorderansicht
FRONT VIEW DETAIL
EU-Zertifizierung IECEx- und KC-Installationsanweisungen:
Kabelanschluss:
Das Gerät ist zugelassen in der Explosionsschutzklasse "d" und einsetzbar in diesen
Umgebungsbedingungen, wenn es korrekt installiert ist. Bei Ta ≥ 65 °C sind Kabel
und Kabelverschraubungen für ≥ 90 °C zu verwenden.
Gehäuseverschraubung
Bei einem Ex d-zertifizierten Gerät muss unmittelbarer Zugriff auf das Innere des
Gehäuses gewährleistet sein. Bei Ta ≥ 65 °C sind Drähte und Verbindungen für
≥ 90 °C zu verwenden.
Achtung: Geräte ohne AT-
Suffix sind nicht nach
2014/34/EU zertifiziert.
Diese Geräte sind für den
Einsatz in explosionsge-
fährdeten Räumen nicht
geeignet. Sie sind nur nach
CE getestet.
Federring
LOCKWASHER
Schraube
SCREW
Klemme
CLAMP
Seitenansicht
SIDE VIEW DETAIL
Leiter
CONDUCTOR
