CONTROLADOR DE TEMPERATURA
N32 1
MANUAL DE INSTRUCCIONES - V1.8x H

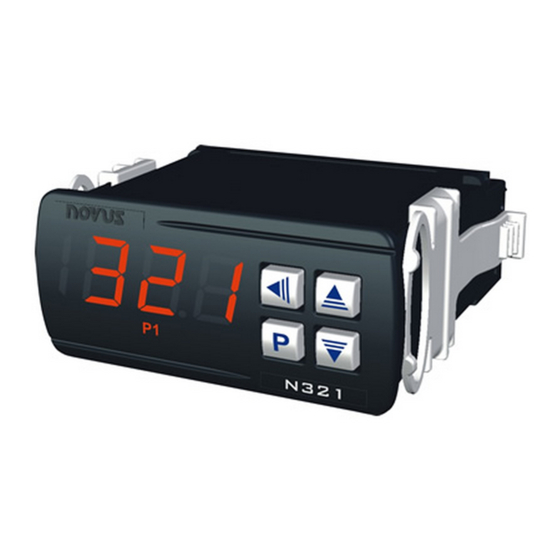

El N321 es un controlador de temperatura para calentamiento o refrigeració n , con
entrada para sensores de temperatura tipo termistores NTC, Pt100, Pt1000 o
termocuplas (J, K o T), con la posibilidad de correcció n de errores del sensor
(offset). Cada tipo de sensor posee un rango específico de medició n de
temperatura que debe ser observado por el usuario. El Controlador posee una
salida de control tipo relé con los contactos Comú n , NA y NF disponibles.
Las características particulares de cada controlador están identificadas en el
cuerpo del propio aparato de acuerdo al pedido de compra.
ESPECIFICACIONES
Entrada de Sensor (SENSOR INPUT): La selecció n es hecha por el usuario en
el momento de la compra y se presenta en la parte superior de la caja del equipo.
Las opciones son:
• Termistor NTC; Tipo: 10 kΩ @ 25 °C; Rango de medició n - 50 a 120 °C;
Precisió n de la medida: 0,6 °C;
Error máximo en el intercambio de sensores NTC originales: 0,75 °C. Este error
puede ser eliminado a través del parámetro offset en la programació n del
controlador.
Nota: Para la opció n termistor NTC, el sensor acompaña el equipo. Su rango
de operació n se limita a -30 hasta +105 °C. Posee cable de 3 metros de
largura, 2 x 0,5 mm², pudiendo ser extendido hasta 200 metros.
• Pt100; Tipo: Rango de medició n : -50 a 300°C; α= 0,00385; 3 hilos;
Precisió n de la medida: 0,7 °C; Conforme norma IEC-751.
• Pt1000; Tipo: Rango de medició n : -200 a 530°C; α= 0,00385; 3 hilos;
Precisió n de la medida: 0,7 °C;
• Termocupla J; Rango de medició n : 0 a 600 °C; Precisió n de la medida: 3 °C;
• Termocupla K; Rango de medició n : -50 a 1000 °C; Precisió n de la medida: 3 °C;
• Termocupla T; Rango de medició n : - 50 a 400 °C; Precisió n da medida: 3°C;
Termocuplas conforme norma IEC-584.
Resolución de la medida: ..................................... 0,1° en el rango de -19,9 a 199,9°
.................................................. 1° en el resto del rango
Nota: El equipo mantiene su exactitud en todo el rango, aunque no sea posible
visualizar todo el rango debido a la baja resolució n del display.
Salida (OUTPUT1):.......... Relé SPDT; 1 HP 250 Vca / 1/3 HP 125 Vca (16 A Res.)
Alimentación (POWER SUPPLY): Tensió n : ............... 100 a 240 Vca/cc (± 10 %)
Opcionalmente: ...................... 12 a 30 Vcc/ca
Frecuencia: .................................... 50~60 Hz
Consumo: ............................................... 5 VA
Dimensiones: Ancho x Altura x Profundidad: .................. 75 x 33 x 75 mm
Peso: ........................................................................... 100 g
Recorte en el panel: ......................................... 70 x 29 mm
Condiciones de operación: Temperatura de operació n : ....................... 0 a 40 °C
Temperatura de almacenamiento: ......... -20 a 60 °C
Humedad relativa: .............................. 20 a 85 % HR
Conexiones para cables de hasta 4,0 mm²
Carcasa en Policarbonato UL94 V-2; Protección: IP42, frontal IP65
CONEXIONES ELÉCTRICAS
La figura abajo indica los terminales de conexió n para el sensor, alimentació n y
salida del controlador y un ejemplo de encendido.
Fig. 02 – Conexiones mostradas en la etiqueta del controlador
Pt100 deben ser conectados a 3 cables. Para la adecuada compensació n de la
resistencia del cable, todos los conductores deben tener la misma resistencia
eléctrica. Para Pt100 a 2 cables, los terminales 11 y 13 deben ser interligados.
Recomendaciones para la Instalación
• Los conductores del sensor de temperatura deben recorrer la planta del
sistema en separado de los conductores de la salida de control y de
alimentació n . Si es posible, en electroductos puestos a tierra.
• La alimentació n del controlador debe venir de preferencia de una red propia para la
instrumentació n o de fase diferente de aquella usada por la salida de control.
• Se recomienda el uso de FILTROS RC (47 R y 100 nF, serie) en bobinas de
contactoras, solenoides, etc.
OPERACIÓN
Antes del uso, el controlador debe ser programado por el usuario. Esta
programació n consiste en determinar valores para los diversos parámetros que
determinan el modo como el controlador irá a trabajar.
Los parámetros de programació n están organizados en cuatro grupos o niveles,
llamados niveles de parámetros.
Nivel Función
0 Medició n de Temperatura
1 Ajuste de Setpoint
2 Modo de Operació n
3 Calibraci ó n
Al encender el controlador, el display (panel frontal) presenta por 1 segundo la
versió n del equipo. Esta informació n es importante para eventuales consultas al
fabricante.
El controlador entonces pasa a presentar el valor de temperatura medida por el
sensor. Este es el nivel 0 o nivel de Medició n de Temperatura.
Para tener acceso al nivel 1 presionar en por 1 segundo hasta aparecer el
parámetro "SP". Para retornar al nivel de medició n de temperatura presionar una
vez más la tecla .
Para tener acceso al nivel 2 presionar por 2 segundos hasta aparecer el
parámetro "unt". Soltar la tecla para permanecer en este nivel. Presionar
nuevamente para acceder a los otros parámetros de este nivel. Después el
ú l timo parámetro el controlador vuelve para el nivel de medició n de temperatura.
Para alterar los valores de los parámetros, actuar sobre las teclas
hasta obtener los valores deseados.
Notas: 1 La programació n es grabada por el controlador cuando éste pasa
de un parámetro para otro y só l o ahí considerada como válida. La
programació n es guardada en la memoria permanente, aun
cuando falta energía eléctrica.
2 Si las teclas no son utilizadas por tiempo mayor que 20 segundos,
el controlador retorna al nivel de medició n , finalizando y grabando
la programació n hecha hasta el momento.
Nivel 1 – Nivel de ajuste de Setpoint
En este nivel apenas el parámetro Setpoint (SP) es presentado. El define el valor
de temperatura deseado para el sistema. El valor actual de SP es mostrado
alternadamente con el parámetro. Para programar el valor deseado actuar en las
teclas y .
Ajuste de la temperatura de control o temperatura de trabajo. Ese
SP
ajuste es limitado a los valores programados en SPL y SPk (ver
Set Point
abajo).
Nivel 2 – Nivel de Programación
Presenta secuencia de los demás parámetros que deben ser definidos por el
usuario. Los parámetros son mostrados alternadamente con los respectivos
valores. Para programar los valores deseados actuar en las teclas
Unidad de Temperatura. Permite al usuario determinar la unidad
Unt
de presentació n de la temperatura medida.
Unit
Temperatura en grados Celsius.
0
Temperatura en grados Fahrenheit.
1
Tipo de sensor de temperatura a ser utilizado. Este parámetro está
Typ
disponible solamente en los modelos para sensores TIPO
Type
TERMOCUPLA, donde el usuario puede escoger entre los
termopares J, K e T.
termocupla J
0
termocupla K
1
termocupla T
2
Valor de correcció n para la indicació n
ofs
usuario realizar pequeños ajustes en la indicació n de temperatura
Offset
procurando corregir errores de medició n que aparecen, por
ejemplo, en las substituciones del sensor de temperatura tipo NTC.
Límite inferior del setpoint: valor mínimo que puede ser utilizado
spl
para la programació n del setpoint . Debe ser programado con
SP Low Limit
valor obligatoriamente menor que spK.
Límite superior del setpoint: valor máximo que puede ser utilizado
spK
para la programació n del setpoint . Debe ser programado con
SP High Limit
valor mayor que spl.
Histéresis de control: Diferencial entre el punto de enchufar y
kys
desenchufar el relé de la salida de control. En grados.
Histeresis
Acció n la salida:
Act
Control con Acció n reversa para calentamiento. Activa la
0
Action
salida de control cuando la temperatura esta abajo de SP.
Control con Acció n directa para refrigeración . Activa la
1
salida de control cuando la temperatura está arriba de SP.
y
y .
de temperatura. Permite al
