Novus N321R Manual De Instrucciones

TERMOSTATO ELECTRONICO
N321R
www.novusautomation.com
MANUAL DE INSTRUCCIONES - V1.7x

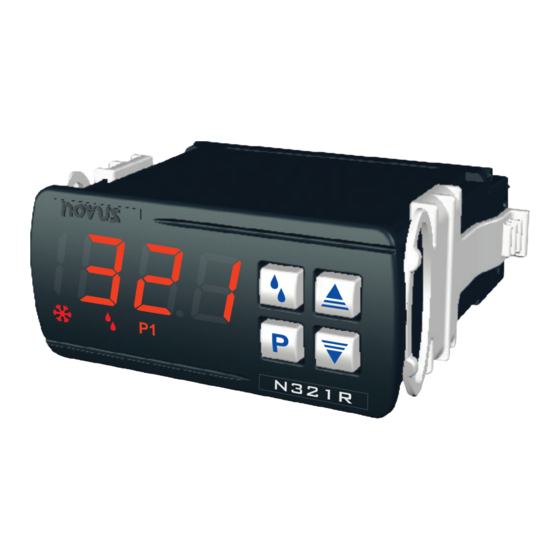

El N321R es un termostato electrónico para calentamiento o refrigeración, con
entrada para sensores de temperatura tipo termistores NTC, Pt100 o Pt1000 con
la posibilidad de corrección de errores del sensor (offset). Cada tipo de sensor
posee un rango específico de medición de temperatura que debe ser observado
por el usuario. El Termostato posee una salida de control tipo relé con los
contactos Común, NA y NF disponibles.
Las características particulares de cada termostato están identificadas en el
cuerpo del propio aparato de acuerdo al pedido de compra.
ESPECIFICACIONES
Entrada de Sensor (SENSOR INPUT): La selección es hecha por el usuario en
el momento de la compra.
Termistor NTC; Tipo: 10.000 Ω Ω Ω Ω @ 25 °C; Rango de medición –50 a 120 °C;
•
Precisión de la medida: 0,6 °C;
Error máximo del termistor: 0,75 °C. Este error puede ser eliminado a través
del parámetro offset en la programación del termostato.
• Pt100; Tipo: Rango de medición: -50 a 300°C; α α α α = 0,00385; 3 hilos;
Precisión de la medida: 0,7°C;
• Pt1000; Tipo: Rango de medición: –200 a 530°C; α α α α = 0,00385; 3 hilos;
Precisión de la medida: 0,7°C;
Nota: Para la opción termistor NTC el sensor acompaña el termostato, con cable
de 3 m de largura, 2x 0,5 mm², pudiendo ser extendido hasta 200 m.
Resolución de la medida:..............................0,1 °C en el rango de –19.9 a 199.9 °C
................................................1°C en el resto del rango
Salida de control (OUTPUT1): Relé:..................... SPDT / 10 A / 250 Vac (1 HP)
Pulso: .............................. 5 Vdc, 25 mA máximos
Alimentación (POWER SUPPLY): Tension: ................ 100 a 240 Vac/dc ±10 %
Opcionalmente:.......................... 12 a 30 Vdc
Frecuencia: .................................... 50~60 Hz
Consumo:...............................................5 VA
Dimensiones: Ancho x Altura x Profundidad: .................75 x 33 x 75 mm
Peso:...........................................................................100 g
Recorte en el panel: .........................................70 x 29 mm
Condiciones de operación: Temperatura de operación: ...................... 0 a 40 °C
Temperatura de almacenamiento: ........-20 a 60 °C
Humedad relativa:..............................20 a 85 % UR
Gabinete em Policarbonato auto-extinguible
Proteción: IP42, frontal IP65
Conexiones para cables de hasta 4,0 mm²
CONEXIONES ELÉCTRICAS
La figura abajo indica los terminales de conexión para el sensor, alimentación y
salida del Termostato y un ejemplo de encendido.
Figura 01 – Conexiones mostradas en la etiqueta del termostato
* O recurso de comunicação serial nem sempre está presente no termostato.
RECOMENDACIONES PARA LA INSTALACIÓN
Los Conductores del sensor de temperatura deben recorrer la planta del sistema
separados de los conductores de la salida de control y de alimentación, si es
posible en electroductos aterrados.
La alimentación del termostato debe venir de preferencia de una red propia para
instrumentación o de fase diferente de aquella usada por la salida de control.
Es recomendable el uso de FILTROS RC (47 R y 100 nF, serie) en bobinas de
contactoras, solenoides, etc.
OPERACIÓN
Antes del uso el termostato debe ser programado por el usuario. Esta
programación consiste en determinar valores a los diversos parámetros que
determinan el modo como el termostato irá a trabajar.
Los parámetros de programación están organizados en cuatro grupos o Niveles,
llamados niveles de parámetros.
Nivel Función
0 Medición de Temperatura
1 Ajuste de Setpoint
2 Modo de Operación
3 Calibración
Al encender el termostato, el display (panel frontal) presenta por 1 segundo la
versión del equipo. Esta información es importante para eventuales consultas al
fabricante. El termostato entonces pasa a presentar el valor de temperatura
medida por el sensor. Este es el nível 0 o nível de Medición de Temperatura.
Para tener acceso al nivel 1 presionar por 1 segundo hasta aparecer el
SP". Presionar nuevamente
parámetro "SP SP SP ( toque rápido) para retornar al nivel
de medición de temperatura.
Para tener acceso al nivel 2 presionar por 2 segundos hasta aparecer el
unt". Soltar la tecla unt unt
parámetro "unt para permanecer en este nível. Presionar
nuevamente (toque rápido) para acceder a los otros parámetros de este
nivel. Después el último parámetro el termostato vuelve para el nivel de medición
de temperatura.
Para alterar los valores de los parámetros, actuar sobre las teclas
hasta obtener los valores deseados.
Notas: 1 La programación es grabada por el termostato cuando este pasa
de un parámetro para otro y sólo ahí considerada como válida. La
programación es guardada en memoria permanente, aún cuando
falta energía.
2 Si las teclas no son utilizadas por tiempo mayor que 20 segundos,
el termostato retorna al nivel de medición, finalizando y grabando
la programación hecha hasta el momento
Nivel 1 – Nivel de ajuste de Setpoint
En este nivel apenas el parámetro Setpoint (SP) es presentado. El define el valor
de temperatura deseado para el sistema. El valor actual de SP es mostrado
alternadamente con el parámetro. Para programar el valor deseado actuar en las
teclas y .
SP SP SP SP Ajuste de la temperatura de control o temperatura de trabajo.
Ese ajuste es limitado a los valores programados en SPL
Set Point
(ver abajo).
Nivel 2 – Nivel de Programación
Presenta secuencia de los demás parámetros que deben ser definidos por el
usuario. Los parámetros son mostrados alternadamente con los respectivos
valores. Para programar los valores deseados actuar en las teclas
Unt Unt Unt Unt Unidad de Temperatura. Permite al usuario determinar la unidad
de presentación de la temperatura medida.
Unit
0 0 0 0 Temperatura en grados Celsius.
1 1 1 1 Temperatura en grados Fahrenheit.
ofs ofs ofs ofs Valor de corrección para la indicación de temperatura. Permite al
usuario realizar pequeños ajustes en la indicación de temperatura
Offset
procurando corregir errores de medición que aparecen, por
ejemplo, en las substituciones del sensor de temperatura tipo NTC.
spl spl spl spl Límite inferior del setpoint: valor mínimo que puede ser utilizado
para la programación del setpoint. Debe ser programado con
SP Low Limit
valor obligatoriamente menor que spK
spK spK spK spK Límite superior del setpoint: valor máximo que puede ser
utilizado para la programación del setpoint. Debe ser
SP High Limit
programado con valor mayor que spl
kys kys kys kys Histerisis de control: Diferencial entre el punto de enchufar y
desenchufar el relé de la salida de control. En grados.
Histeresis
Act Act Act Act Acción de control:
0 0 0 0 Acción reversa para calentamiento
Action
1 1 1 1
Acción directa para refrigeración.
oft oft oft oft Define el menor tiempo apagado para la salida de control. Una
vez que la salida de control es apagada, ella se mantendrá en
Off time
este estado en el mínimo durante el tiempo programado en este
parámetro. Utilizado típicamente para aumentar la vida útil del
compresor en sistema de refrigeración. Para aplicaciones en
calentamiento programar zero. Valor en segundos, de 0 a 999 s.
y
SPL y S S S S P P P P k k k k
SPL SPL
y .
spK. spK spK
spl. spl spl
