PS Extension Board

Referencia

6ES7 678-1RA00-0XB0
La PS Extension Board puede pedirse por separado.
Función
La PS Extension Board (PS: Power Supply) sirve para proporcionar corriente a la
CPU 41x-2 PCI independientemente del alimentador del PC. De este modo, la
CPU 41x-2 PCI también puede funcionar cuando el PC está desconectado.
Mediante el terminal de la pila tampón es posible arrancar la CPU 41x-2 PCI con un
rearranque en caliente (reinicio)/rearranque.
Asimismo la PS Extension Board hace funcionar el ventilador del PC.
La PS Extension Board (PS: Power Supply) pone a disposición de la CPU 41x-2 PCI en el
PC las siguientes tensiones:
• CC 5 V para alimentar la CPU 41x-2 PCI
• CC 12 V para alimentar el ventilador del PC
• tensión de la pila para el respaldo en tampón
Encontrará más información para el montaje y la conexión de la PS Extension Board en el
apartado 2.
Aspecto

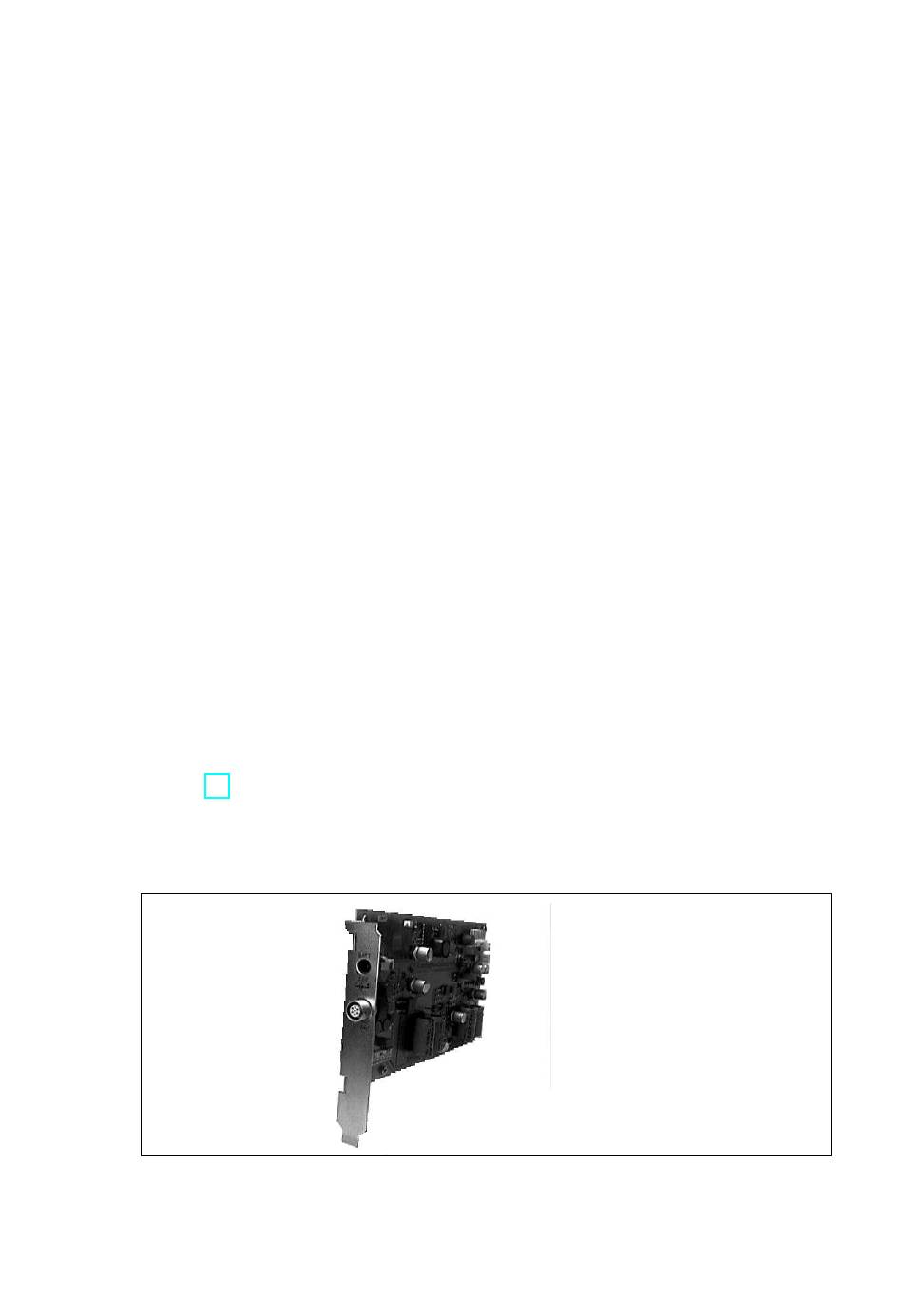

Figura 9-1 PS Extension Board
