Base inalámbrica para escritorio MX890
Micrófono de frontera inalámbrico
Características
• Diseño estilizado y de bajo perfil
• Transmisor de frecuencia variable, controlado por microprocesador
• Enlace IR al receptor SLX para sincronización automática de frecuencia
• Pantalla programable de grupo/canal de frecuencia
• Función de silenciamiento programable
• Funciona con dos baterías AA
• Compatible con todos los sistemas inalámbricos Shure SLX
• La MX890 admite los micrófonos tipo cuello de ganso Shure MX405, MX410 y el
modelo en miniatura MX415
• Tecnología Commshield para protección de la interferencia de RF
®
Colocación
Colocación del micrófono MX890
Coloque el MX890 a no más de 25 cm (1 pie) del borde de la mesa. Apunte el
micrófono hacia el orador y lejos de los altavoces y otras fuentes de ruido. Use un
micrófono para cada orador. El ángulo de captación con una cápsula de cardioide es
de 130° a –3 dB. El ángulo de captación con una cápsula de supercardioide es de
115° a –3 dB.
Nota: Para minimizar la interferencia de RF, mantenga una distancia de por
lo menos 0,3 m (1 pie) entre los transmisores. En caso de interferencia, au-
mente la distancia entre los transmisores o cambie de canal.
Colocación del micrófono MX690
Coloque el MX690 a menos de 1,5 m (5 pies) del orador. Apunte el micrófono hacia
los oradores y lejos de los altavoces y otras fuentes de ruido. Use un micrófono para
cada dos oradores. El ángulo de captación con una cápsula de cardioide es de 130°
a –3 dB.
Nota: Para minimizar la interferencia de RF, mantenga una distancia de por
lo menos 0,3 m (1 pie)
©2013 Shure Incorporated
27ES16692 (Rev. 3)
MX690 MX890

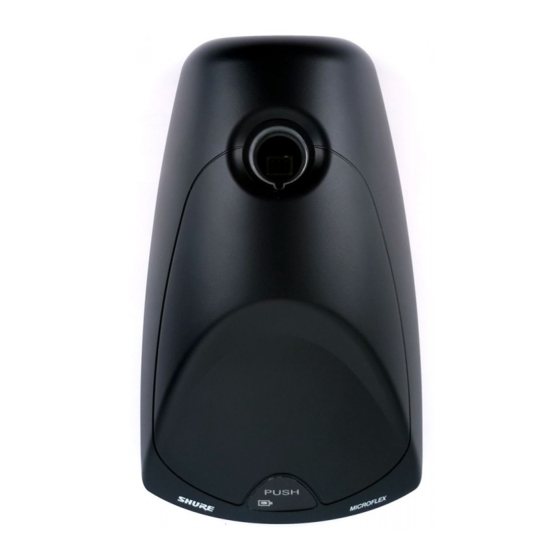

La base para escritorio Shure MX890 para
los micrófonos tipo cuello de ganso MX405,
MX410 y MX415 ofrece una instalación sin
alambres para salas de conferencia corporati-
vas u otras aplicaciones que requieren configu-
raciones flexibles de micrófonos. Además, los
micrófonos tipo cuello de ganso en miniatura
MX415 son idóneos para salones de juntas y
otros sitios donde la estética es muy impor-
tante. La MX890 funciona dentro de la banda
de 518–937 MHz y es compatible con los siste-
mas inalámbricos Shure SLX.
MX690
El micrófono Shure MX690 ofrece una instalación
sin alambres para salas de conferencia corporati-
vas u otras aplicaciones que requieren configura-
ciones flexibles. El MX690 funciona dentro de la
banda de 518–937 MHz y es compatible con los
sistemas inalámbricos Shure SLX.
>25 cm
MX890
Receptor
Asegúrese de que el receptor esté dentro del campo visual del transmisor. No
coloque el receptor detrás de una barrera metálica o superficie reflectora.
Consulte la Guía del usuario de sistemas inalámbricos SLX para más
información, o visite www.shure.com.
30 m (100 ft)
Encendido/apagado
1. Con la puerta del compartimiento de baterías abierta, presione sin soltar el
botón ON/OFF por aproximadamente 2 segundos. Suelte el botón cuando
la pantalla LCD se ilumine.
2. Para apagar el transmisor, presione sin soltar el botón
madamente 2 segundos. Suelte el botón cuando la pantalla LCD se apague.
Los LED en la parte exterior del micrófono también se apagarán.
Nota: Para encender el transmisor sin abrir el compartimiento de bat-
erías, presione sin soltar el botón de plástico
compartimiento de baterías por aproximadamente 2 segundos, luego
suéltelo.
Conexión del cuello de ganso MX890
1. Alinee el pasador de la brida del micrófono con la ranura en la base para
escritorio.
2. Inserte el cuello de cisne en la base para escritorio y ajústelo haciendo girar
el manguito del cuello de cisne en sentido horario.
Filtro de atenuación de bajos
El filtro de atenuación de bajos atenúa las frecuencias menores que 150 Hz a
razón de 6 dB por octava.
>150 cm
MX690
ON/OFF
por aproxi-
ON/OFF en la puerta del
Filtro inhabilitado (así se despacha)
Filtro de atenuación de bajos
