Paso 3:
Espaciado máximo entre postes
En el panel de 6' el espaciado máximo de los postes es de 69-3/4"
[1772 mm]�
En el panel de 8' el espaciado máximo de los postes es de 93-3/4"
[2381 mm]�
Nota:
No exceda el espaciado máximo entre postes.

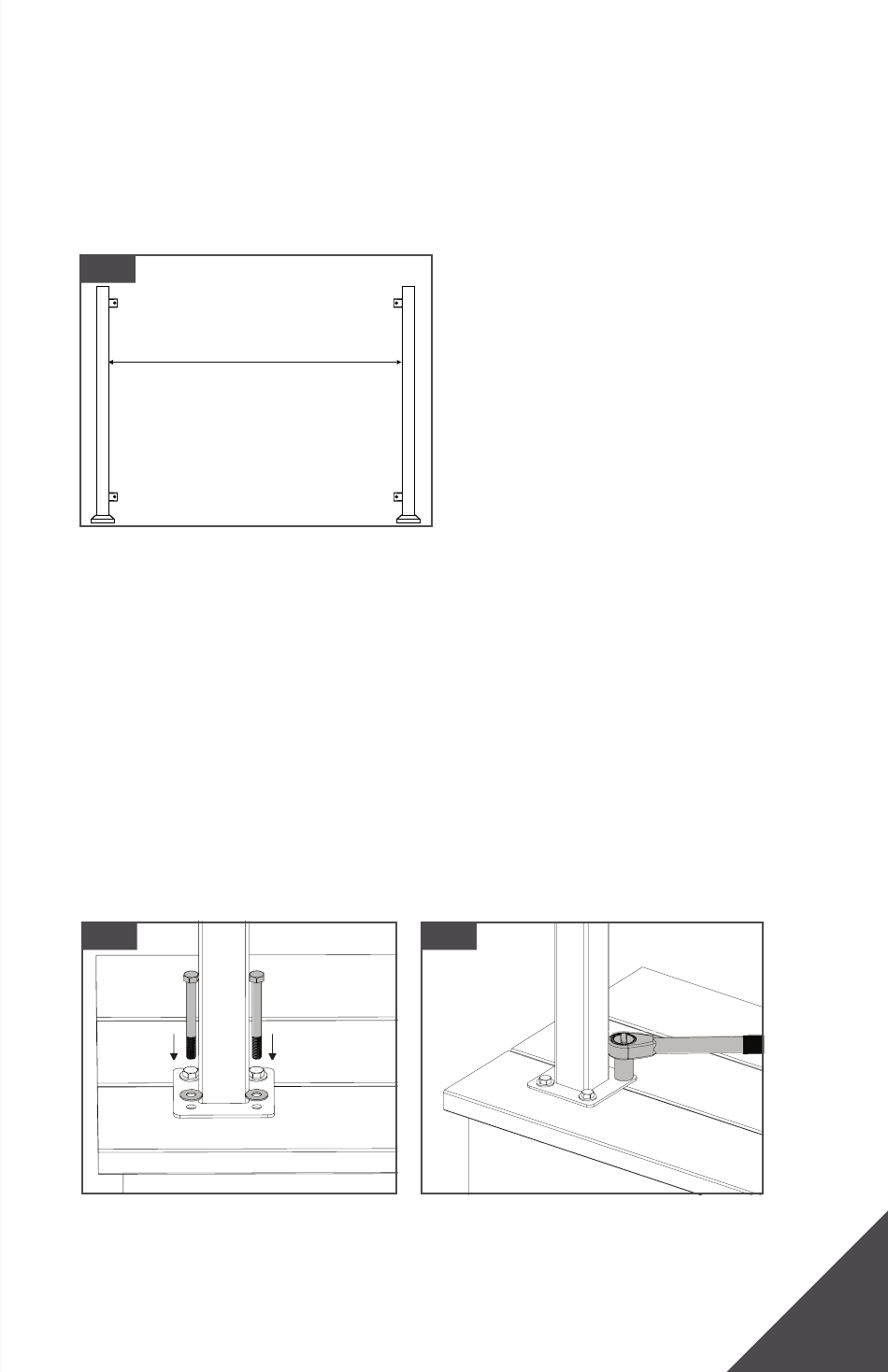

Fig. 1
Espaciado máximo de los postes
Paso 4:
Monte los postes
1. M arque las ubicaciones de los agujeros de montaje y taladre
previamente un agujero de 3/8" [10 mm].
2�
Inserte tornillos galvanizados de cabeza hexagonal de 3/8" x 3-1/2"
[10 mm x 89 mm] a través de la arandela galvanizada de 3/8" [10 mm] y
la placa base del poste�
Nota:
L os agujeros de la placa base del poste DEBEN posicionarse a un
mínimo de 1/2" [13 mm] del borde del piso de carga de la plataforma�
U tilice únicamente tornillos galvanizados de cabeza hexagonal de 3/8"
[10 mm]� NO deben utilizarse tornillos autorroscantes. Asegure cada
poste con cuatro tornillos�
Fig. 1
Paso 5:
Revise los postes montados
1. U tilice cuñas según sea necesario para asegurarse de que el poste esté
a nivel�
Fig. 2
INSTALACIÓN DE Al
PLUS
13
7
