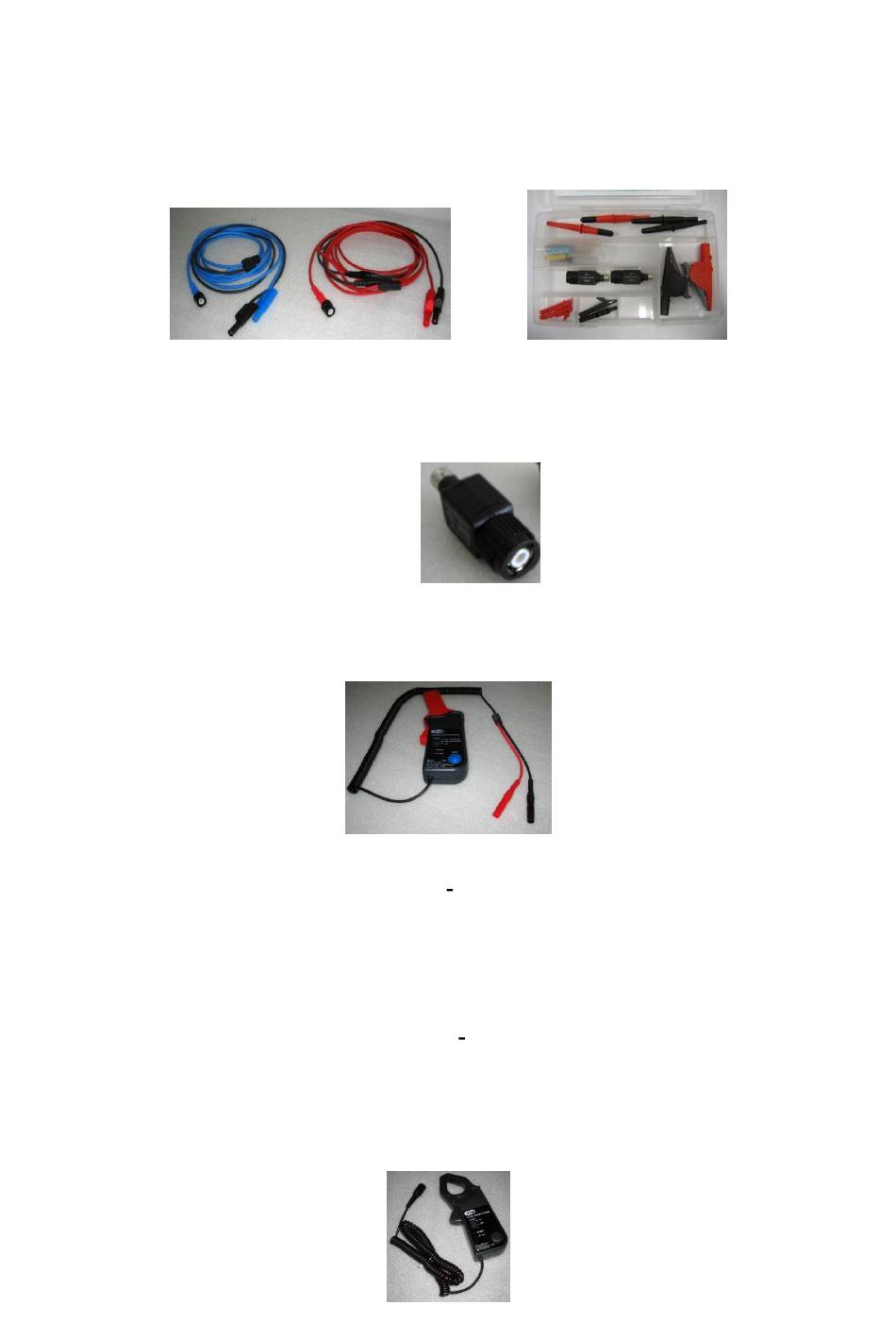

1. Sonda estándar. Utilice el cable rojo para el ch1 y el azul para el ch2. En el cable
a tierra del cable rojo hay un fusible para evitar daños causados por conexiones
accidentales, debidas a la diferencia de tensión entre los dos cables. La sonda
estándar se puede utilizar con un gran número de sondas específicas para cada
terminal a fin de acceder de la manera correcta a la señal eléctrica.
2. Atenuador 20:1 Si se conecta entre el Socio400 Tester y la sonda estándar reduce
la señal de entrada a un nivel apropiado cuando esta señal de entrada es mayor de
200 V. El software Socio400 con esta configuración muestra el valor real de tensión
en la pantalla.
3. Abrazadera amperométrica de 20 A. Conecte a la sonda estándar para adquirir el
valor actual. Compruebe que la batería de 9 V se ha introducido en la abrazadera,
que el selector está en la posición de 20 A y que la luz LED verde está encendida.
El software Socio400 con esta configuración mostrará los amperios reales.
4. Abrazadera amperométrica de 60 A. OPCIONAL.Conecte a la sonda estándar
para adquirir el valor actual. Compruebe que la batería de 9 V se ha introducido en
la abrazadera, que el selector está en la posición de 60 A y que la luz LED verde
está encendida. El software Socio400 con esta configuración muestra el valor real
de amperios en la pantalla.
5. Abrazadera amperométrica de 600 A. OPCIONAL. Encienda la sonda estándar
para adquirir el valor actual. Compruebe que la batería de 9 V se ha introducido en
la abrazadera y que la luz LED verde está encendida. El software Socio400 con
esta configuración muestra el valor real de amperios en la pantalla.
