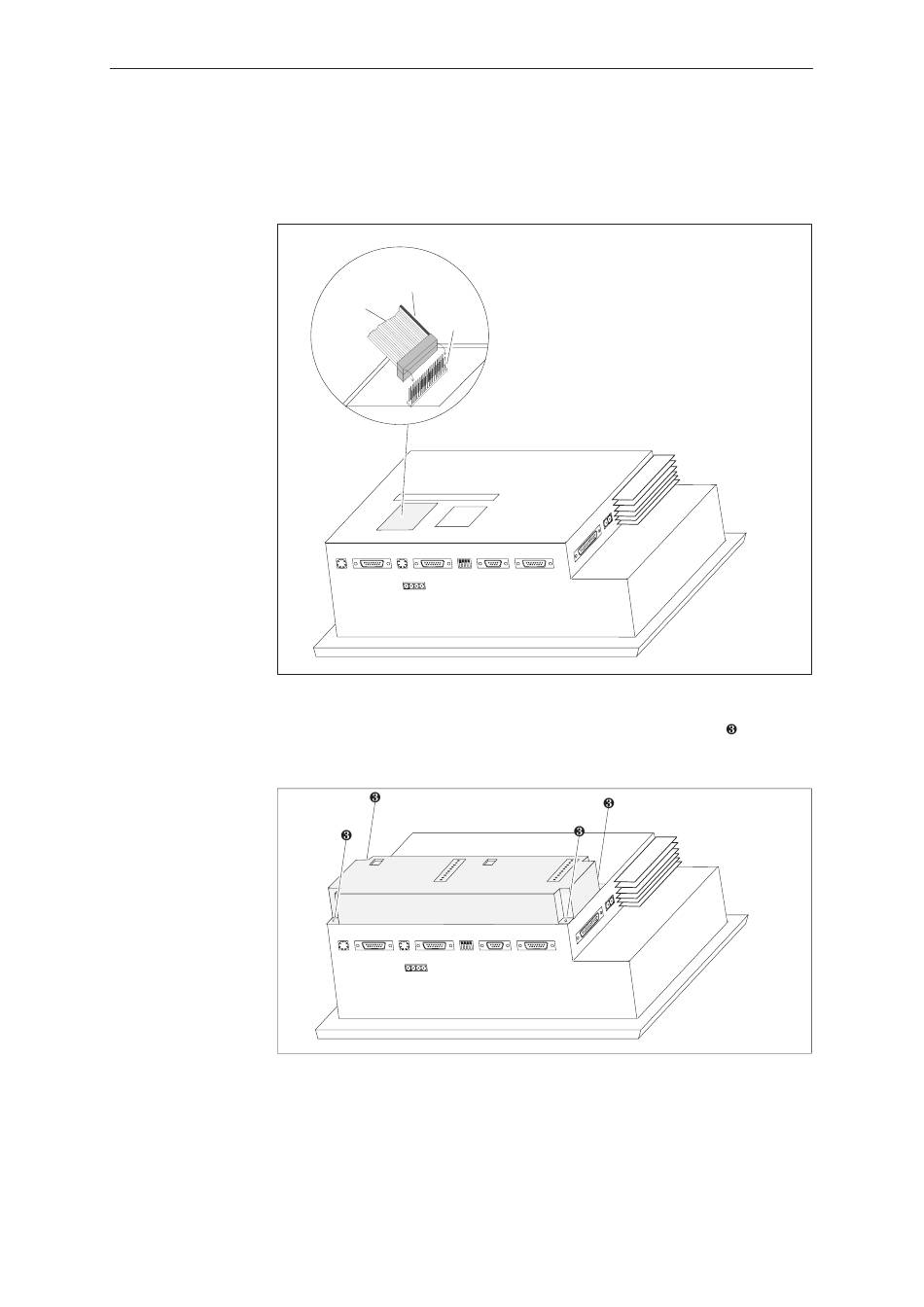

3. Calar el conector del cable plano del DTM en la regleta de clavijas del panel táctil
Figura 17-2
4. Fijar el módulo de teclas directas con los cuatro tornillos adjuntados
Figura 17-3
El desmontaje se efectúa en orden inverso de operaciones.
Manual del equipo TP27, TP37
Edición 01/00
de modo que el lado marcado de color del cable plano señale hacia el centro del
equipo (representado como ejemplo en el TP37 en la figura 17-2).
Marca
Cable plano
Regleta de clavijas
Conectar el módulo de teclas directas (ejemplo TP37)
táctil (representado a modo de ejemplo en el TP37 en la figura 17-3).
DTM B
Fijar el módulo de teclas directas (ejemplo TP37)
DTM A
Opciones
al panel
17-3
