Inverter
1
12A 20A
12A
12A 20A
12A
12A 20A
12A
1
12A 20A
12A
12A 20A
12A
12A 20A
12A
4
12A 20A
12A
12A 20A
12A
12A 20A
12A

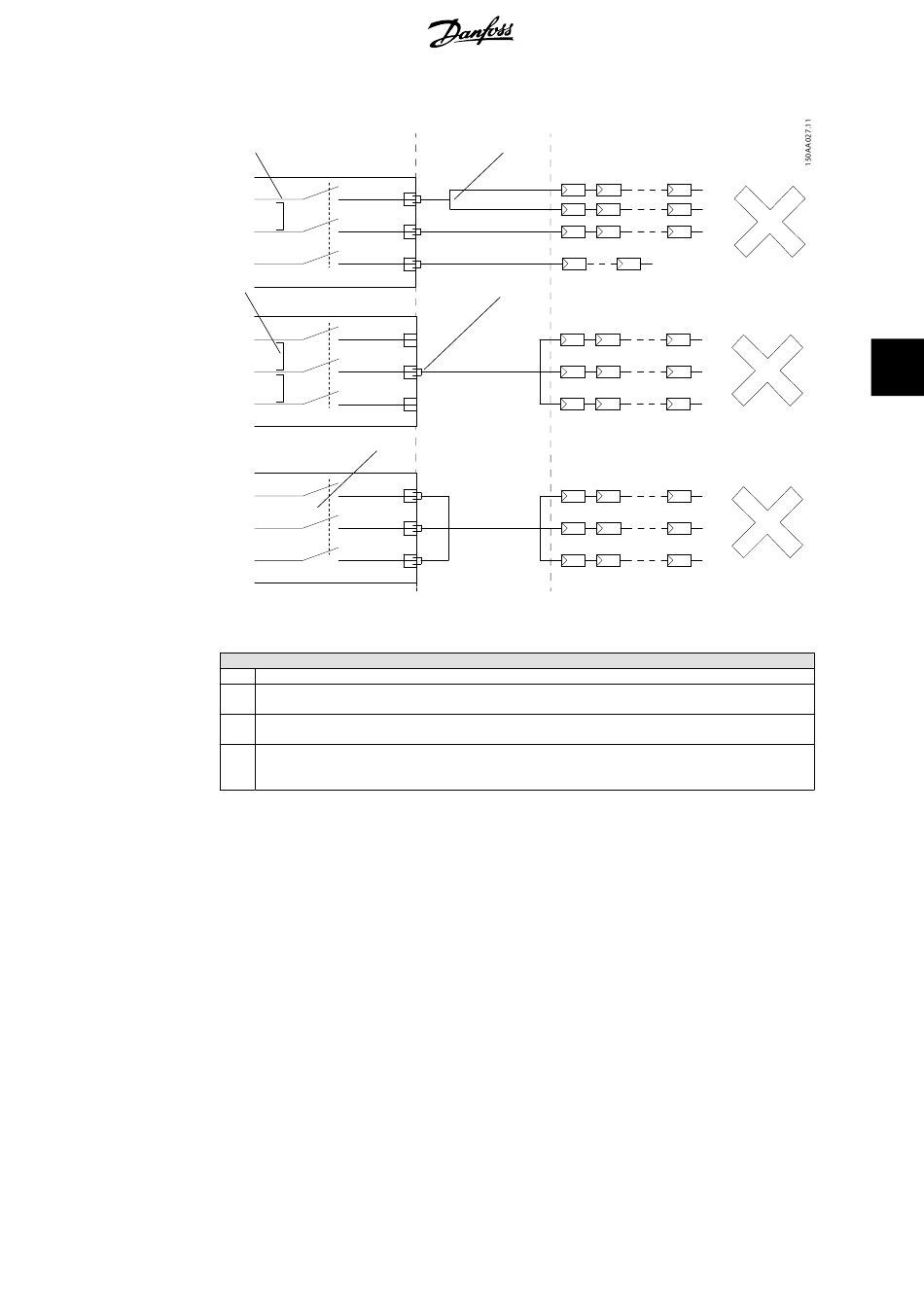

Afbeelding 5.2: Onjuiste parallelle aansluiting
Legenda
1 Jumper voor parallelle configuratie
2 Parallelle aansluiting, 1 ingang. Maximale stroom in eerste ingang wordt overschreden, met overbe-
lasting van de kabel en de schakelaar voor PV-belasting tot gevolg.
3 Parallelle aansluiting ontbreekt. Alle PV-vermogen ingevoerd in één ingang, waardoor risico van
overbelasting van de PV-connector, kabel en de schakelaar voor PV-belasting ontstaat.
4 Jumper voor parallelle configuratie ontbreekt, waardoor risico van overbelasting van de PV-connec-
tor, kabel en de schakelaar voor PV-belasting ontstaat, mocht zich een storing voordoen in de om-
vormer.
2
Cabling
2
7A
7A
7A
7A
3
30A
30A
L00410591-04_4z
5. Parallelle configuratie PV-string
PV module
5
