Coelbo SWITCHMATIC Guia De Inicio Rapido

SWITCHMATIC - SWITCHMATIC 2
GENERALIDADES
Lea atentamente las instrucciones antes de instalar el aparato. Verifique la
compatibilidad de características técnicas del motor y el aparato.
DESCRIPCIÓN (diagrama A)

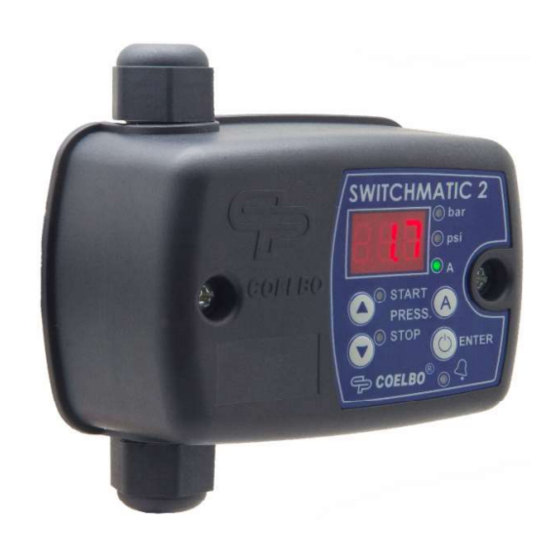

La unidad SWITCHMATIC es un presostato electrónico con manómetro
digital integrado. Permite gestionar la puesta en marcha y paro de una
bomba monofásica de hasta 2,2 kW (3 HP). Las presiones son fácilmente
ajustables a través del panel de control de usuario.
El cableado se realiza de forma análoga al de un presostato electrome-
cánico tradicional.
Puede operar como un interruptor de presión diferencial, de presión in-
versada o simplemente con máxima y mínima presión.
La unidad SWITCHMATIC 2 además de todas las características del SWIT-
CHMATIC incluye la lectura de corriente consumida instantánea. Este sis-
tema patentado controla y gestiona la sobreintensidad, el funcionamiento
en seco y los ciclos rápidos de funcionamiento.
CLASIFICACIÓN Y TIPO
Según IEC 60730-1 y EN 60730-1 este aparato es un dispositivo de control
sensor, electrónico, de montaje independiente, con acción de tipo 1B
(microdesconexión). Valor de funcionamiento: I<30%Iadquirida. Grado
de contaminación 2 (ambiente limpio). Tensión de impulso asignada: cat
II / 2500V. Temperaturas para el ensayo de bola: envolvente (75ºC) y PCB
(125ºC).
CARACTERÍSTICAS DE FUNCIONAMIENTO (diagrama C)
• Gestión de puesta en marcha y paro configurables.
• Manómetro digital integrado con lectura en bar y psi.
• Transductor de presión integrado.
• Protección contra funcionamiento en seco.
• Mediante altura mínima en el caso de la unidad SWITCHMATIC.
• Mediante corriente instantánea consumida en el caso de la unidad
SWITCHMATIC 2.
• Protección contra sobre-intensidad de corriente (sólo para el SWM2).
• Función ART (Automatic Reset Test). Cuando el dispositivo se en-
cuentra desconectado por la intervención del sistema de protección
por falta de agua, el ART intenta, con una periodicidad programada,
conectar el dispositivo hasta el restablecimiento de la alimentación de
agua. Ver "ART. Función reset automático".
• Aviso ciclos rápidos: cuando el tanque hidroneumático ha perdido
demasiado aire y, en consecuencia, se producen frecuentes puestas
en marcha y paros se activa este aviso.
• Pulsador manual de rearme (RESET).
• 4 Modos de operación (diferencial, inversado, máxima presión y
mínima presión)
• Panel de mandos y display numérico de 3 cifras, indicadores led
luminosos y pulsadores.
• Posibilidad de configuración:
• Modo stand-by.
• Tiempo mínimo de ciclos rápidos.
• Retardo de conexión y desconexión.
CARACTERÍSTICAS TÉCNICAS
• Potencia nominal de la bomba:
• Alimentación eléctrica:
• Frecuencia:
• Corriente máxima:
• Grado de protección:
• Temperatura máxima del agua
• Temperatura ambiente máxima:
• Presión de puesta en marcha
• Rango de paro
• Diferencial máximo
• Diferencial mínimo (ajustable)
• Configuración fábrica (marcha/paro) 3/4 bar
• Conexión red hidráulica
• Peso neto (sin cables)
INSTALACIÓN HIDRÁULICA (diagrama A)
El equipo SWITCHMATIC debe ser roscado a un manguito de 1/4"G macho
a la salida de la bomba.
Antes de conectar el SWITCHMATIC verificar que la instalación hidráulica
está montada correctamente, especialmente que el tanque hidroneumáti-
co está presurizado.
0,37-2,2KW
~1 x 110-230Vac
50/60Hz
30(16) A
IP55
50ºC
60ºC
0,5÷7 bar
1÷8 bar
7,5 bar
0,5÷1,5 bar
G 1/4" H
0,3 kg
CONEXIÓN ELÉCTRICA (diagrama B)
Antes de realizar cualquier manipulación en el interior del aparato, éste
debe ser desconectado de la red eléctrica.
Las conexiones erróneas pueden dañar el circuito electrónico.
Verificar que la alimentación eléctrica se encuentre entre 115-230V.
Si ha adquirido la versión sin cables seguir las indicaciones del diagrama B:
• Usar cables H07RN-F 3G1 o 3G1,5 en función de la potencia instalada.
• Conectar U, V y al motor.
• Conectar L1, L2 y a la red.
• El conductor de tierra debe ser más largo que los demás. Será el
primero en embornar durante el proceso de conexión y el último en
desembornar durante la desconexión.
INTERFACE USUARIO (diagrama C)
La siguiente tabla resume el significado y operativa de los distintos ele-
mentos de la interface de usuario donde:
• O significa led encendido.
• ( ( O ) ) significa intermitencia lenta.
• (((O))) significa intermitencia rápida.
DISPLAY
Muestra presión instantánea o corriente instantánea
MODO OPERACIÓN
consumida
Muestra presión de puesta en marcha
Muestra presión de paro
MODO AJUSTE
Muestra intensidad nominal (sólo para el SW2)
MODO ALARMA Muestra el código de alarma
CONFIGURACIÓN
Muestra los parámetros básicos de configuración
BÁSICA
CONFIGURACIÓN
Muestra los parámetros avanzados de configuración
AVANZADA
LEDS ESTADO
O Indica la presión instantánea en bar
bar
Indica la presión instantánea en bar + bomba en
( ( O ) )
marcha
O Indica la presión instantánea en psi
psi
Indica la presión instantánea en psi + bomba en
( ( O ) )
marcha
Indica la corriente instantánea consumida en
O
A
Amperios
(sólo SW2)
( ( O ) ) Indica la corriente de consigna en Amperios
O Visualización presión de puesta en marcha
START
( ( O ) ) Ajustando presión de puesta en marcha
O Visualización presión de paro
STOP
( ( O ) ) Ajustando presión de paro
O Alarma falta de agua o sobre-corriente definitiva.
Alarma falta de agua con ART activado o Sobre-
( ( O ) )
corriente realizando intentos de restablecimiento.
(((O))) Alarma ciclos rápidos
PULSADORES PULSA-
CIÓN
Desde estado ON: dispositivo OFF.
Desde estado OFF: el dispositivo se pone en mar-
click! cha y se activa la bomba hasta Pstop.
Desde cualquiera de los modos de configuración:
valida el valor introducido.
Desde estado ON: dispositivo OFF.
mante-
Desde estado OFF: el dispositivo se mantiene en
nida
marcha hasta que es soltado el pulsador.
click! Visualizamos Pstart durante 3 segundos.
3" Entramos a la configuración de Pstart.
click! Visualizamos Pstop durante 3 segundos.
3" Entramos a la configuración de Pstop.
Visualizamos en pantalla la corriente instantánea
click! consumida. Si ya estamos viéndola volvemos al ver
la presión.
Entramos a la introducción de la corriente nominal
3"
máxima de la bomba.
