Resumen de contenidos para Clemsa MC 400

  • Página 1 Control de Accesos Control de Accesos MOD. MC 400 Modelo Modelo MC 400 MC 400 CLEMSA...
  • Página 2: Localización De Componentes Principales

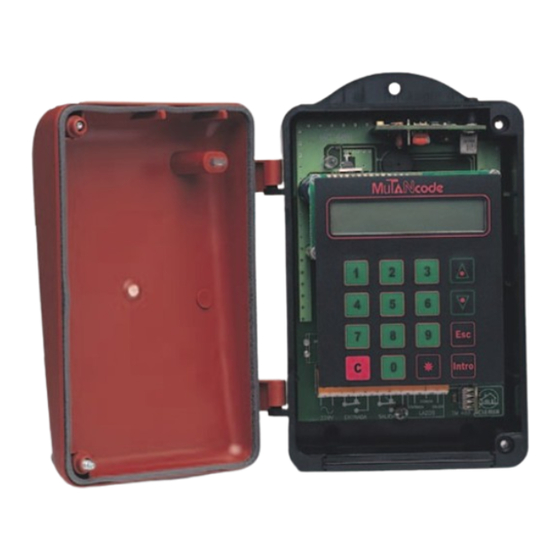

    LOCALIZACIÓN DE COMPONENTES PRINCIPALES MODELO MC 400 Pantalla LCD Teclado MC 400 Regleta de CONEXIONES Intro Tarjeta TM 400 1 2 3 4 5 6 7 8 9 10 11 COMÚN ENTRADA 220V SALIDA DETECTOR Fig. 1 MC 400 Pantalla...
  • Página 3: Tabla De Contenido

    ÍNDICE 1.-DESCRIPCIÓN ................. 1.1.- FUNCIÓN RECEPCIÓN.............. 1.2.- FUNCIÓN "ANTIPAS"..............1.3.- TECLADO................. 2.-CONEXIONADO ................2.1.- GENERAL................. 2.2.- EJEMPLOS DE CONEXIONADO..........3.-FUNCIONAMIENTO ................. 3.1.- ÁRBOL DE MENÚS..............3.2.- MENÚ PRINCIPAL..............3.2.1.- Grabar Código..............3.2.2.- Borrar Código..............3.2.3.- Baja colectiva ..............3.2.4.- Cambiar Activo/Reserva ..........
  • Página 4: Descripción

    Para poder realizar esta función, se deben conectar al Control de Accesos MC 400 uno o dos detectores que se colocarán, en una ubicación tal que cualquier usuario pueda situarse en su campo de acción al accionar su Emisor.
  • Página 5: Teclado

    uso sea complejo o, incluso, en algunos casos imposible. También puede tener problemas para entrar o salir del aparcamiento si el usuario deja su Emisor a otro usuario. - Cada usuario debe situar su vehículo en el campo de acción del detector, antes de usar su Emisor (si es que hay detector instalado y seleccionado).
  • Página 6: Conexionado

    CONEXIONADO Para acceder al interior del Control de Accesos abra la tapa aflojando los tornillos que la sujetan (A en fig. 12, página 17). Pase los cables de conexión a través del tapón de goma pasacables (D en fig. 12, página 17.. Si necesita más espacio para pasar los cables de conexiones utilice el agujero ciego adicional).
  • Página 7: Ejemplos De Conexionado

    2.2.-EJEMPLOS DE CONEXIONADO 2.2.1.Instalación de 1 puerta sin selección de detectores de entrada/salida. Se utilizarán emisores de un canal para entrar y/o salir. GARAJE 400 USUARIOS MC 400 ENTRADA ALIMENTACIÓN PUERTA DE A entrada de pulsador del cuadro de ENTRADA/SALIDA maniobra de la puerta de Fig.
  • Página 8 (Configurar canales de entrada y salida con canales distintos, por ejemplo canal 1 y 2 respectivamente). PUERTA DE SALIDA 10 11 DETECTOR DE LAZO MAGNÉTICO LAZO DE SALIDA MC 400 LAZO LAZO ENTRADA GARAJE SALIDA ALIMENTACIÓN ENTRADA...
  • Página 9: Funcionamiento

    Instalación de 1 puerta de entrada/salida con selección de detectores de entrada y salida. En este caso se utilizan emisores de 1 canal para entrar y/o salir. GARAJE 400 USUARIOS 10 11 DETECTOR DE MC 400 LAZO MAGNÉTICO DE SALIDA LAZO DE SALIDA LAZO LAZO...
  • Página 10: Árbol De Menús

    3.1.-ÁRBOL DE MENÚS MENU Grabar Codigo PREPARADO Teclee Clave PRINCIPAL Borrar Codigo Baja Colectiva Cambiar Activo/Reserva Personalizacion MENU Configurar Intro Detectores CONFIGURACION Configurar Canales Visualizar Codigo Cambiar Clave Tarjeta ¡ATENCIÓN! Dentro de cualquier menú, si no se pulsa ninguna tecla durante 30’, el Control de Accesos se Solicitar Clave sale a...
  • Página 11: Menú Principal

    3.2.-MENÚ PRINCIPAL Para acceder a todas las opciones de gestión de códigos (altas, bajas, activo/reserva). 3.2.1.-"Grabar Código" Para dar de alta nuevos emisores. Presione la tecla Intro . Aparecerá Intro Intro Pulse Emisor en la pantalla " " Pulse Emisor Al pulsar en un emisor válido aparecerá...
  • Página 12 3.2.2.2.Conociendo la posición del emisor. Presione la tecla Intro . En la Intro Teclee Codigo Intro pantalla aparecerá " " Teclee Codigo Presione de nuevo la tecla Intro . En la pantalla aparecerá " Intro Pulse Emisor Intro Pulse " Emisor Presione otra vez la tecla Intro...
  • Página 13: Baja Colectiva

    3.2.2.4. Poseyendo el emisor cuyo Teclee Codigo Intro código quiere borrar. Presione la tecla Intro . En la pantalla aparecerá Intro " " . Presione de nuevo la Teclee Codigo tecla Intro . En la pantalla aparecerá Intro Intro Pulse Emisor el mensaje "...
  • Página 14: Ver Personalización

    En la pantalla aparecerá la Pos. Codigo Intro XXX XXXXX posición, el código y el estado. Al pulsar la tecla Intro se cambiará el estado Intro Pos. Codigo de Activo (A) al de Reserva (R) y XXX XXXXX viceversa. 3.2.5.-"Ver Personalización" Presione la tecla Intro .
  • Página 15: Configurar Canales

    3.3.1.2 "Detector Salida". Detector Intro Presione la tecla Intro . En la Salida pantalla aparecerá el estado de la configuración en que se encuentra el detector " " " " Intro Intro Activo Desactivado preguntará si queremos cambiarlo a Desactivar? Activar? Activo Desactivado...
  • Página 16: Visualizar Código

    3.3.2.2. "Relé Salida". En la pantalla aparecerá " " Rele Salida Canal 2 Rele Salida Presione en el teclado numérico el Canal 2 canal que se desea cambiar (del 1 al 4) para que se active el relé de salida con un canal de emisor distinto del 2.
  • Página 17: Solicitar Clave

    3.3.5.-"Solicitar Clave" Solicitar Clave Puede anularla y así evitar que se la pida cada vez que entre a los menús. Intro Presione la tecla Intro Intro Aparecerá en la pantalla el estado en Activo Desactivado que se encuentra la solicitud de clave Desactivar? Activar? "...
  • Página 18: Cuadro De Síntomas

    La tarjeta TM 400 conectada Conecte una tarjeta TM 400 constante pantalla no tiene una personalización con una personalización válida. "Clemsa Ver .1" aparece: válida para ese Control de Accesos. "En la posición de: El emisor no está dado de alta o Dé...
  • Página 19 Vicente Barrera Cambra, 5 38108 La Laguna (TENERIFE) 46020 VALENCIA 07009 PALMA DE MALLORCA Tel. Fax. 922 62 63 52 Tel. 902 11 72 06 Fax 96 360 00 55 Tel. 971 431 210 Fax. 971 433 894 clemsa@clemsa.es www.clemsa.es 921110554813...
