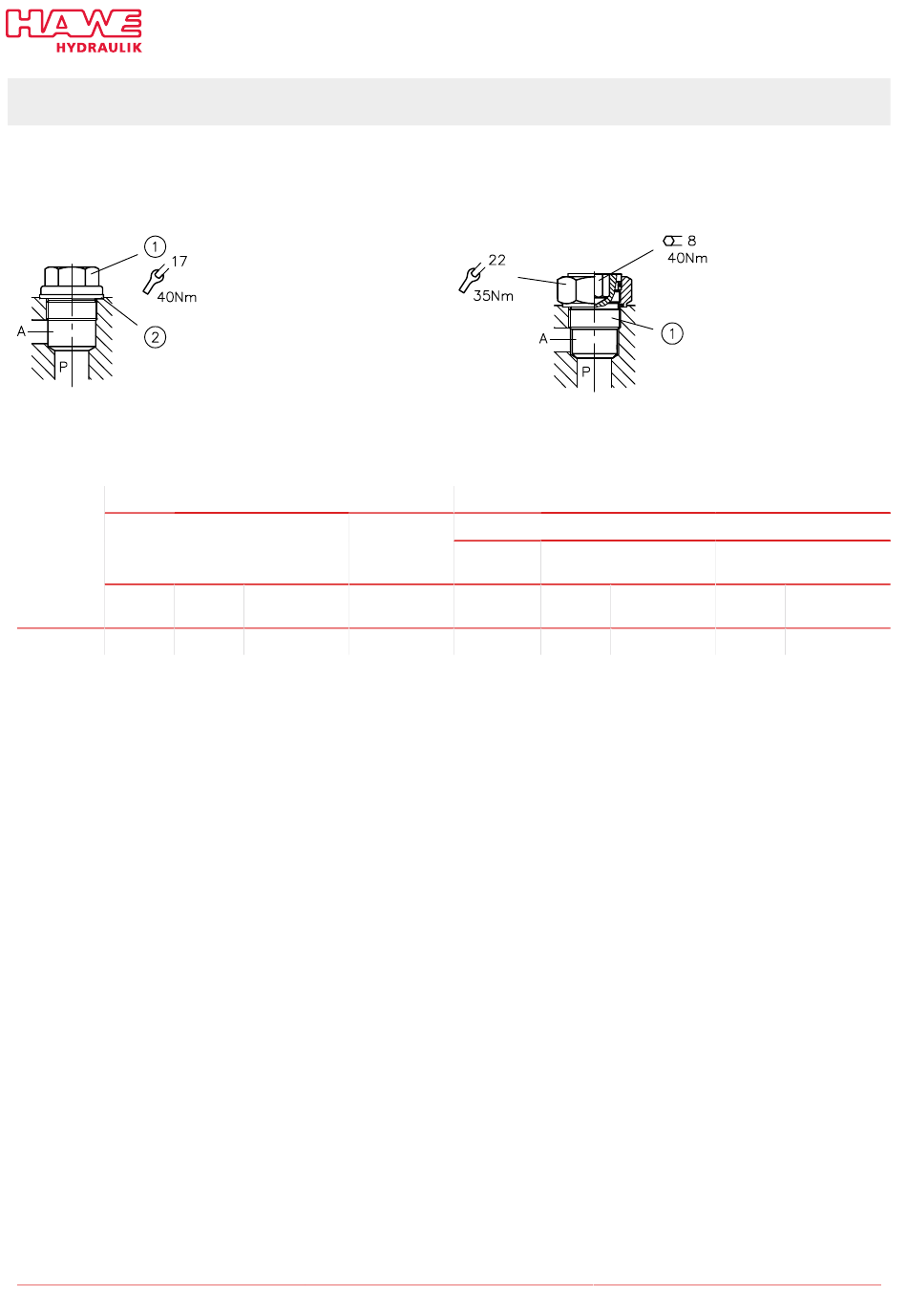

4.3 Tornillos de cierre

Si es necesario, los oricios de alojamiento se pueden obturar con tornillos de cierre, por ejemplo, cuando unos cuerpos básicos fabrica-
dos de forma unitaria deben ser equipados con o sin válvulas para enroscar según sea necesario.
Paso abierto
1 Tornillo de cierre
2 Junta anular
Tipo y Paso abierto
tamaño
Tornillo de cierre
DIN 910
CDSV 1.. M16x1,5
10/13
Junta anular
SW4 Par de apriete DIN 7603-Cu
(Nm)
17 40 A16,7x22x2
D 7876 - CDSV - 11-2016-1.0
Paso cerrado
1 Tornillo de cierre y bloqueo completo
Paso bloqueado
Tornillo de cierre y bloqueo completo
Pieza para enroscar
Núm. de SW5 Par de apriete
dibujo (Nm)
Z 7712 003 8
Contratuerca y tuerca
obturadora
SW6 Par de apriete
(Nm)
40 22
