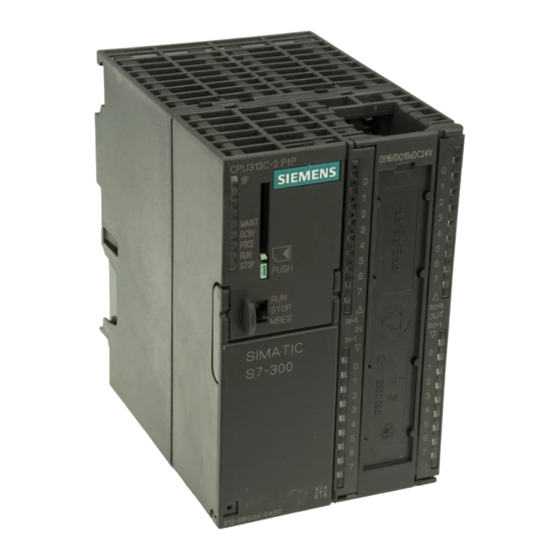

Sistema de automatización S7-300:

Getting Started CPU 31x: Puesta en
marcha

SIMATIC
S7-300
Sistema de automatización S7-300:
Getting Started CPU 31x: Puesta en marcha
Getting Started (primeros pasos)
08/2011
A5E00164280-05
___________________
Introducción
___________________
Preparación
___________________
Unidades de aprendizaje
___________________
Informaciones adicionales
1
2
3
4

Publicidad

Tabla de contenido
loading

Manuales relacionados para Siemens SIMATIC S7-300

Resumen de contenidos para Siemens SIMATIC S7-300

  • Página 1 ___________________ Sistema de automatización S7-300: Introducción Getting Started CPU 31x: Puesta en ___________________ Preparación marcha ___________________ Unidades de aprendizaje SIMATIC ___________________ Informaciones adicionales S7-300 Sistema de automatización S7-300: Getting Started CPU 31x: Puesta en marcha Getting Started (primeros pasos) 08/2011 A5E00164280-05...
  • Página 2 Considere lo siguiente: ADVERTENCIA Los productos de Siemens sólo deberán usarse para los casos de aplicación previstos en el catálogo y la documentación técnica asociada. De usarse productos y componentes de terceros, éstos deberán haber sido recomendados u homologados por Siemens. El funcionamiento correcto y seguro de los productos exige que su transporte, almacenamiento, instalación, montaje, manejo y mantenimiento hayan sido realizados de forma...

  • Página 3: Tabla De Contenido

    Índice Introducción ............................... 5 Preparación ............................... 7 Unidades de aprendizaje ......................... 11 1. Paso: Montar el perfil soporte y los módulos................11 2. Paso: Cablear los módulos ......................13 3. Paso: Poner en marcha el hardware ..................15 4. Paso: Configurar el hardware con la aplicación HW Config de STEP 7 .........16 5.
  • Página 4 Índice Sistema de automatización S7-300: Getting Started CPU 31x: Puesta en marcha Getting Started (primeros pasos), 08/2011, A5E00164280-05...

  • Página 5: Introducción

    Introducción Contenido del Getting Started Utilizando un ejemplo concreto, este Getting Started le conduce a través de los seis pasos del proceso de puesta en marcha hasta obtener una aplicación apta para funcionar. Durante el proceso conocerá el funcionamiento básico del hardware y software de la CPU 31x. Para realizar este ejemplo se requieren de 1 a 2 horas, dependiendo de la experiencia.
  • Página 6 Introducción Sistema de automatización S7-300: Getting Started CPU 31x: Puesta en marcha Getting Started (primeros pasos), 08/2011, A5E00164280-05...

  • Página 7: Preparación

    V3.2 El número de pedido correspondiente se puede consultar en los manuales, p. ej., en las instrucciones de servicio, CPU 31xC y CPU 31x: Configuración e instalación (http://support.automation.siemens.com/WW/view/es/13008499). Requisitos Se requieren nociones básicas en electrónica/electrotécnica, así como experiencia en el manejo del sistema operativo Microsoft Windows™.

  • Página 8: Material Y Herramientas Necesarias

    Preparación Material y herramientas necesarias Cantidad Artículo Referencia (Siemens) Perfil soporte P. ej., 6ES7390-1AE80-0AA0 Fuente de alimentación (PS) P. ej., 6ES7307-1EA01-0AA0 CPU 31x, p. ej. CPU 317-2 PN/DP P. ej., 6ES7317-2EK14-0AB0 Micro Memory Card SIMATIC P. ej., 6ES7953-8LL20-0AA0 Nota: La Micro Memory Card SIMATIC es imprescindible para el uso de determinadas CPU (véase el ámbito de...

  • Página 9: Configuración Del Ejemplo

    Preparación Configuración del ejemplo ① Perfil soporte ② Fuente de alimentación ON / OFF ③ LEDs ④ Micro Memory Card SIMATIC ⑤ Selector de modo ⑥ Cable PG para conectar a la interfaz MPI ⑦ Unidad de programación (PG) con software STEP 7 Figura 2-1 Configuración del ejemplo (es posible que las CPUs difieran en algunos detalles de la figura representada arriba)

  • Página 10: Funcionalidad Del Ejemplo

    Preparación ① Fuente de alimentación (PS) ② CPU 317-2 PN/DP ③ Puerto PROFINET 1 El estado del puerto 1 se señaliza mediante un LED de dos colores (verde/amarillo): LED encendido en verde: Existe un LINK con un interlocutor  LED cambia a amarillo: Tráfico de datos activo (RX/TX) ...

  • Página 11: Unidades De Aprendizaje

    Unidades de aprendizaje 1. Paso: Montar el perfil soporte y los módulos Secuencia de montaje De izquierda a derecha: Fuente de alimentación PS 307 - CPU 317-2 PN/DP. La vista general muestra una imagen de conjunto de todo el montaje. Montar el perfil soporte y ponerlo a tierra 1.
  • Página 12 Unidades de aprendizaje 3.1 1. Paso: Montar el perfil soporte y los módulos Montar los módulos en el perfil soporte 1. Coloque primero la fuente de alimentación. Desplace la fuente de alimentación hacia la izquierda hasta el tornillo de tierra del perfil soporte. Atornille la fuente de alimentación. 2.

  • Página 13: Paso: Cablear Los Módulos

    Unidades de aprendizaje 3.2 2. Paso: Cablear los módulos 2. Paso: Cablear los módulos ADVERTENCIA El S7-300 se debe cablear exclusivamente en estado libre de tensión. Si el S7-300 está conectado a la red, existe el riesgo de entrar en contacto con cables conductores.
  • Página 14 Unidades de aprendizaje 3.2 2. Paso: Cablear los módulos Cablear los módulos de entradas y salidas digitales 1. Abra las puertas frontales de los módulos de entradas y salidas digitales. 2. Introduzca un conector frontal en DI y uno en DO hasta que el conector frontal encaje. En esta posición de cableado, el conector frontal todavía sobresale un poco del módulo y no hace contacto con el mismo.

  • Página 15: Paso: Poner En Marcha El Hardware

    Unidades de aprendizaje 3.3 3. Paso: Poner en marcha el hardware 3. Paso: Poner en marcha el hardware Procedimiento 1. Conecte la programadora a la CPU mediante el cable PG. Si utiliza un cable con conectores PROFIBUS, asegúrese de que están activadas las resistencias terminadoras en los enchufes.

  • Página 16: Paso: Configurar El Hardware Con La Aplicación Hw Config De Step 7

    Unidades de aprendizaje 3.4 4. Paso: Configurar el hardware con la aplicación HW Config de STEP 7 4. Paso: Configurar el hardware con la aplicación HW Config de STEP 7 Crear un proyecto nuevo en STEP 7: 1. Elija el comando de menú "Archivo > Nuevo...". Asigne un nombre al proyecto y confirme haciendo clic en "Aceptar".

  • Página 17: Paso: Programar El Circuito

    Unidades de aprendizaje 3.5 5. Paso: Programar el circuito Insertar módulos de entradas y salidas digitales 1. En el catálogo de hardware, navegue hasta DI-300 pasando por SM-300 y seleccione el módulo de entradas digitales que desea utilizar. Utilizando el método de arrastrar y soltar, inserte el módulo de entradas digitales en el slot 4 del perfil soporte.
  • Página 18 Unidades de aprendizaje 3.5 5. Paso: Programar el circuito 5. Haga clic en el signo de interrogación representado en rojo sobre el contacto de cierre izquierdo del circuito. El contacto normalmente abierto se representa de forma destacada. En lugar del interrogante aparece un campo de entrada de texto con cursor.

  • Página 19: Paso: Realizar Una Marcha De Prueba

    Unidades de aprendizaje 3.6 6. Paso: Realizar una marcha de prueba 6. Paso: Realizar una marcha de prueba Procedimiento CPU utilizada 1. Pasando por el equipo SIMATIC 300 y la , navegue hasta el programa S7. En el Administrador SIMATIC, haga clic en bloques en la parte derecha de la ventana. Bloques se representará...
  • Página 20 Unidades de aprendizaje 3.6 6. Paso: Realizar una marcha de prueba Sistema de automatización S7-300: Getting Started CPU 31x: Puesta en marcha Getting Started (primeros pasos), 08/2011, A5E00164280-05...

  • Página 21: Informaciones Adicionales

    Para obtener más información, recomendamos el manual Introducción y ejercicios prácticos V5.5 (http://support.automation.siemens.com/WW/view/es/45531551). Service & Support en Internet Además de nuestra oferta de documentación, en Internet (http://www.siemens.com/automation/service&support) encontrará todo nuestro know-how. En Internet encontrará: ● el Newsletter que le mantendrá informado sobre las últimas novedades relacionadas con sus productos.
  • Página 22 Informaciones adicionales Sistema de automatización S7-300: Getting Started CPU 31x: Puesta en marcha Getting Started (primeros pasos), 08/2011, A5E00164280-05...
