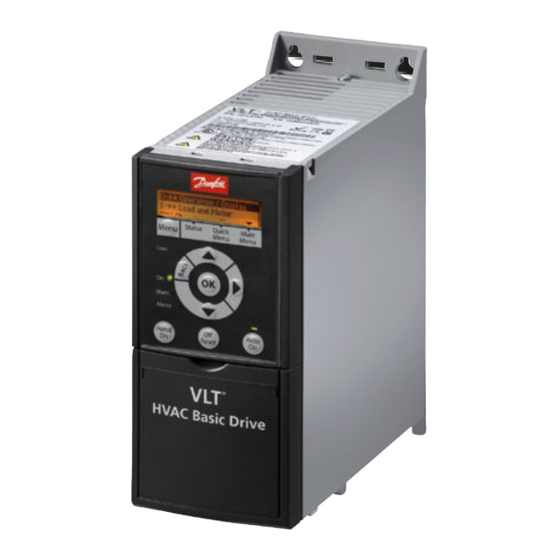

VLT® HVAC Basic Drive FC 101

Publicidad

Tabla de contenido
loading

Manuales relacionados para Danfoss VLT HVAC Basic Drive FC 101

Resumen de contenidos para Danfoss VLT HVAC Basic Drive FC 101

  • Página 1 Guía de funcionamiento VLT® HVAC Basic Drive FC 101...

  • Página 3: Tabla De Contenido

    Relés y terminales del tamaño de alojamiento H10 3.2.3.9 Tamaño de alojamiento I2 3.2.3.10 Tamaño de alojamiento I3 3.2.3.11 Tamaño de alojamiento I4 3.2.3.12 IP54, tamaños de alojamiento I2, I3 e I4 3.2.3.13 Tamaño de alojamiento I6 Danfoss A/S © 2019.11 AQ275641848264es-000101/132R0078 | 3...
  • Página 4 Reducción de potencia en función de la temperatura ambiente y frecuencia de conmutación 6.3.2 Reducción de potencia debido a una baja presión atmosférica y una altitud elevada Especificaciones técnicas generales 6.4.1 Protección y funciones 6.4.2 Fuente de alimentación de red (L1, L2 y L3) 4 | Danfoss A/S © 2019.11 AQ275641848264es-000101/132R0078...
  • Página 5 Salida digital 6.4.9 Tarjeta de control, comunicación serie RS485 6.4.10 Tarjeta de control, salida de 24 V CC 6.4.11 Salida de relé 6.4.12 Tarjeta de control, salida de 10 V CC 6.4.13 Condiciones ambientales Danfoss A/S © 2019.11 AQ275641848264es-000101/132R0078 | 5...

  • Página 6: Introducción

    La guía de diseño del VLT® HVAC Basic Drive FC 101 incluye toda la información técnica acerca del convertidor. También incluye una relación de las opciones y accesorios disponibles. La documentación técnica está disponible en línea, en formato electrónico, en la dirección www.danfoss.com. 1.3.2 Soporte de software de configuración MCT 10 Descargue el software en la sección de soporte y mantenimiento de www.danfoss.com.

  • Página 7: Certificados Y Homologaciones

    Protección térmica del motor en la guía de diseño específica del producto. 1.6 Eliminación No deseche equipos que contengan componentes eléctricos junto con los desperdicios domésticos. Deben recogerse de forma selectiva según la legislación local vigente. Danfoss A/S © 2019.11 AQ275641848264es-000101 / 132R0078 | 7...

  • Página 8: Seguridad

    CC o a una carga compartida. Si la instalación, la puesta en marcha y el mantenimiento no son efectuados por personal cualifica- do, pueden causarse lesiones graves o incluso la muerte. La instalación, el arranque y el mantenimiento deben ser realizados exclusivamente por personal cualificado. 8 | Danfoss A/S © 2019.11 AQ275641848264es-000101 / 132R0078...
  • Página 9 Las corrientes de fuga superan los 3,5 mA. No realizar la conexión toma a tierra adecuada del convertidor de frecuencia puede ser causa de lesiones graves e incluso de muerte. La correcta conexión a tierra del equipo debe estar garantizada por un instalador eléctrico certificado. Danfoss A/S © 2019.11 AQ275641848264es-000101 / 132R0078 | 9...

  • Página 10: Protección Térmica Motor

    Asegúrese de que todas las cubiertas de seguridad estén colocadas y fijadas de forma segura antes de suministrar electrici- dad. 2.4 Protección térmica motor Procedimiento Ajuste el parámetro 1-90 Protección térmica motor en [4] Descon. ETR 1 para activar la función de protección térmica del mo- tor. 10 | Danfoss A/S © 2019.11 AQ275641848264es-000101 / 132R0078...

  • Página 11: Instalación

    75-90 (100-125) – 225 (8,9) A V I S O Con el kit opcional IP21 / NEMA Tipo 1 montado, se necesita una distancia de 50 mm (2 in) entre las unidades. Danfoss A/S © 2019.11 AQ275641848264es-000101 / 132R0078 | 11...

  • Página 12: Dimensiones Del Convertidor

    Tabla 7: Dimensiones, alojamientos de tamaño H6-H10 Tamaño del alojamiento Clase IP IP20 IP20 IP20 IP20 IP20 – – Potencia (kW [CV]) 3 × 200-240 V 15-18,5 22-30 37-45 (20-25) (30-40) (50-60) 12 | Danfoss A/S © 2019.11 AQ275641848264es-000101 / 132R0078...

  • Página 13: Montaje Lado A Lado

    Las dimensiones solo son aplicables a las unidades físicas. Cuando realice la instalación en una aplicación, deje un espacio para la refrigeración por encima y por debajo de las unidades. En la 3.1.1 Montaje lado a lado se especifica el espacio necesario para la circulación de aire. Danfoss A/S © 2019.11 AQ275641848264es-000101 / 132R0078 | 13...

  • Página 14: Instalación Eléctrica

    10 (89) – 0,5 (4) 3 (27) 0,6 (5) IP54 75-90 (100-125) 14 (124)/24 14 (124)/24 – 0,5 (4) 3 (27) 0,6 (5) (212) (212) Dimensiones de los cables ≤95 mm 14 | Danfoss A/S © 2019.11 AQ275641848264es-000101 / 132R0078...

  • Página 15: Red It

    En unidades de 400 V, 30-90 kW (40-125 CV) y 600 V, ajuste el parámetro 14-50 Filtro RFI en [0] Off cuando se opere en la red IT. En unidades IP54, 400 V, 0,75-18,5 kW (1-25 CV), el tornillo EMC se encuentra dentro del convertidor de frecuencia, como se muestra en la siguiente ilustración. Danfoss A/S © 2019.11 AQ275641848264es-000101 / 132R0078 | 15...

  • Página 16: Conexión De Alimentación Y Del Motor

    Para obtener más información sobre el montaje de la placa de desacoplamiento, consulte las instrucciones de montaje de la placa de desacoplamiento de VLT® HVAC Basic Drive. • Consulte también «Instalación correcta en cuanto a EMC» en la 3.2.5 Instalación eléctrica correcta en cuanto a EMC. 16 | Danfoss A/S © 2019.11 AQ275641848264es-000101 / 132R0078...

  • Página 17: Conexión A La Alimentación Y Al Motor

    3.2.3.3 Relés y terminales de los alojamientos de tamaño H1-H5 -DC +DC Ilustración 4: Tamaños de alojamiento H1-H5, IP20, 200-240 V, 0,25-11 kW (0,33-15 CV), IP20, 380-480 V, 0,37-22 kW (0,5-30 CV) Alimentación Motor Tierra Relés Danfoss A/S © 2019.11 AQ275641848264es-000101 / 132R0078 | 17...

  • Página 18: Relés Y Terminales Del Tamaño De Alojamiento H6

    3.2.3.5 Relés y terminales del tamaño de alojamiento H7 Ilustración 6: Tamaño de alojamiento H7, IP20, 380-480 V, 55-75 kW (70-100 CV), IP20, 200-240 V, 22-30 kW (30-40 CV), IP20, 525-600 V, 45-55 kW (60-70 CV) 18 | Danfoss A/S © 2019.11 AQ275641848264es-000101 / 132R0078...

  • Página 19: Relés Y Terminales Del Tamaño De Alojamiento H8

    3.2.3.7 Conexión a la alimentación y al motor del tamaño de alojamiento H9 MO T OR Ilustración 8: Conexión del convertidor de frecuencia al motor, tamaño de alojamiento H9 IP20, 600 V, 2,2-7,5 kW (3,0-10 CV) Danfoss A/S © 2019.11 AQ275641848264es-000101 / 132R0078 | 19...
  • Página 20 Deslice la placa de montaje hasta colocarla en su sitio y apriete los dos tornillos, como se muestra en la siguiente ilustración. Ilustración 9: Instalación de la placa de montaje Monte el cable de toma de tierra como se muestra en la siguiente ilustración. 20 | Danfoss A/S © 2019.11 AQ275641848264es-000101 / 132R0078...
  • Página 21 Monte el bastidor de soporte a través de los cables de red y apriete los tornillos, como se muestra en la siguiente ilustra- ción. Utilice los pares de apriete descritos en el 3.2.1 Instalación eléctrica en general. Danfoss A/S © 2019.11 AQ275641848264es-000101 / 132R0078 | 21...

  • Página 22: Relés Y Terminales Del Tamaño De Alojamiento H10

    Guía de funcionamiento Instalación Ilustración 12: Montaje del bastidor de soporte 3.2.3.8 Relés y terminales del tamaño de alojamiento H10 Ilustración 13: Tamaño de alojamiento H10, IP20, 600 V, 11-15 kW (15-20 CV) 22 | Danfoss A/S © 2019.11 AQ275641848264es-000101 / 132R0078...

  • Página 23: Tamaño De Alojamiento I2

    VLT® HVAC Basic Drive FC 101 Guía de funcionamiento Instalación 3.2.3.9 Tamaño de alojamiento I2 Ilustración 14: Tamaño de alojamiento I2, IP54, 380-480 V, 0,75-4,0 kW (1-5 CV) Danfoss A/S © 2019.11 AQ275641848264es-000101 / 132R0078 | 23...

  • Página 24: Tamaño De Alojamiento I3

    Abrazaderas de los cables 3.2.3.10 Tamaño de alojamiento I3 Ilustración 15: Tamaño de alojamiento I3, IP54, 380-480 V, 5,5-7,5 kW (7,5-10 CV) RS485 Motor Alimentación Tierra Relés Abrazaderas de los cables 24 | Danfoss A/S © 2019.11 AQ275641848264es-000101 / 132R0078...

  • Página 25: Tamaño De Alojamiento I4

    Guía de funcionamiento Instalación 3.2.3.11 Tamaño de alojamiento I4 Ilustración 16: Tamaño de alojamiento I4, IP54, 380-480 V, 0,75-4,0 kW (1-5 CV) RS485 Motor Alimentación Tierra Relés Abrazaderas de los cables Danfoss A/S © 2019.11 AQ275641848264es-000101 / 132R0078 | 25...

  • Página 26: Ip54, Tamaños De Alojamiento I2, I3 E I4

    Ilustración 17: IP54, tamaños de alojamiento I2, I3 e I4 3.2.3.13 Tamaño de alojamiento I6 Ilustración 18: Conexión a la alimentación para el tamaño de alojamiento I6, IP54, 380-480 V, 22-37 kW (30-50 CV) 26 | Danfoss A/S © 2019.11 AQ275641848264es-000101 / 132R0078...
  • Página 27 Ilustración 19: Conexión al motor para el tamaño de alojamiento I6, IP54, 380-480 V, 22-37 kW (30-50 CV) Ilustración 20: Relés en el tamaño de alojamiento I6, IP54, 380-480 V, 22-37 kW (30-50 CV) Danfoss A/S © 2019.11 AQ275641848264es-000101 / 132R0078 | 27...

  • Página 28: Tamaño De Alojamiento I7 E I8

    3.2.4.2 Protección ante cortocircuitos Danfoss recomienda utilizar los fusibles y magnetotérmicos indicados en este capítulo para proteger al personal de mantenimiento o a otros equipos en caso de fallo interno en la unidad o cortocircuito en el enlace de CC. El convertidor de frecuencia proporciona protección completa contra cortocircuitos en la salida del motor.
  • Página 29 JKS-50 JJS-50 18,5 (25) FRS-R-80 KTS-R80 JKS-80 JJS-80 22 (30) FRS-R-80 KTS-R80 JKS-80 JJS-80 30 (40) FRS-R-125 KTS-R125 JKS-R125 JJS-R125 Cutler-Hammer Moeller NZMB1- EGE3125FFG A125 37 (50) FRS-R-125 KTS-R125 JKS-R125 JJS-R125 Danfoss A/S © 2019.11 AQ275641848264es-000101 / 132R0078 | 29...
  • Página 30 KTS-R-25 JKS-25 JJS-25 7,5 (10) PKZM0-25 FRS-R-25 KTS-R-25 JKS-25 JJS-25 11 (15) PKZM4-63 FRS-R-50 KTS-R-50 JKS-50 JJS-50 15 (20) PKZM4-63 FRS-R-50 KTS-R-50 JKS-50 JJS-50 18,5 (25) PKZM4-63 FRS-R-80 KTS-R-80 JKS-80 JJS-80 30 | Danfoss A/S © 2019.11 AQ275641848264es-000101 / 132R0078...

  • Página 31: Instalación Eléctrica Correcta En Cuanto A Emc

    Evite una instalación con cables de pantalla retorcidos y embornados (en espiral), ya que de este modo se limitará el efecto del apantallamiento a altas frecuencias. Utilice las abrazaderas de cables suministradas. Danfoss A/S © 2019.11 AQ275641848264es-000101 / 132R0078 | 31...

  • Página 32: Terminales De Control

    Utilice un destornillador plano para bajar la palanca de bloqueo de la tapa de terminal debajo del LCP. A continuación, retire la tapa de terminal como se muestra en la siguiente ilustración. En las unidades IP54, podrá accederse a los terminales de control una vez retirada la cubierta frontal. 32 | Danfoss A/S © 2019.11 AQ275641848264es-000101 / 132R0078...
  • Página 33 El modo de entrada digital 29 se ajusta en el parámetro 5-03 Modo entrada digital 29 (PNP es el valor predeterminado). TER. BUS 61 68 69 18 19 27 29 42 45 50 53 12 20 55 Ilustración 24: Terminales de control Danfoss A/S © 2019.11 AQ275641848264es-000101 / 132R0078 | 33...

  • Página 34: Cableado Eléctrico

    Grupo de parámetros 4-6* Bypass veloc. • Ajuste el parámetro 14-03 Sobremodulación en [0] Off. • Patrón de conmutación y frecuencia de conmutación, grupo de parámetros 14-0* Conmut. inversor. • Parámetro 1-64 Amortiguación de resonancia. 34 | Danfoss A/S © 2019.11 AQ275641848264es-000101 / 132R0078...

  • Página 35: Programación

    D. Teclas de funcionamiento y luces indicadoras 1-20 Motor Power [5] 0.37kW - 0.5HP Setup 1 Main Status Quick Menu Menu Menu Com. Warn. Alarm Hand Auto Reset Ilustración 26: Panel de control local (LCP) Danfoss A/S © 2019.11 AQ275641848264es-000101 / 132R0078 | 35...

  • Página 36: Asistente De Configuración

    El menú «asistente» integrado guía al instalador por el ajuste del convertidor de frecuencia de un modo claro y estructurado para el ajuste de aplicaciones de lazo abierto y de lazo cerrado y para el ajuste rápido del motor. 36 | Danfoss A/S © 2019.11 AQ275641848264es-000101 / 132R0078...
  • Página 37 Pulse [OK] para iniciar el asistente. Pulse [Back] para volver a la vista de estado. [OK] para iniciar asist. [Back] para ignorar Ajuste 1 Ilustración 28: Asistente de arranque/salida Danfoss A/S © 2019.11 AQ275641848264es-000101 / 132R0078 | 37...

  • Página 38: Asistente De Configuración Para Aplicaciones De Lazo Abierto

    V / 50 Hz / red IT[11] 380-440 V / 50 Hz / triángulo[12] 380-440 V / 50 Hz[20] 440-480 V / 50 Hz / red IT[21] 440-480 V / 50 Hz / trián- gulo[22] 440-480 V / 50 Hz[30] 38 | Danfoss A/S © 2019.11 AQ275641848264es-000101 / 132R0078...
  • Página 39 Parámetro 1-49 Corriente en inductancia mín. • Parámetro 1-66 Intens. mín. a baja veloc. • Parámetro 1-70 Modo de inicio. • Parámetro 1-72 Función de arranque. • Parámetro 1-73 Motor en giro. Danfoss A/S © 2019.11 AQ275641848264es-000101 / 132R0078 | 39...
  • Página 40 0,000-1000,000 mH Depende del Introduzca el valor de la inductancia del eje d. Obtenga el tamaño. valor de la hoja de datos del motor de magnetización per- Inductancia eje manente. d (Ld) 40 | Danfoss A/S © 2019.11 AQ275641848264es-000101 / 132R0078...
  • Página 41 El parámetro 1-73 Motor en giro está activo solo en modo VVC La referencia mínima es el valor mínimo que puede obte- Parámetro –4999,000-4999,000 nerse sumando todas las referencias. 3-02 Referencia mínima Danfoss A/S © 2019.11 AQ275641848264es-000101 / 132R0078 | 41...
  • Página 42 [1] Modo ten- Seleccione si el terminal 53 se utiliza para entrada de intensi- dad o de tensión. Modo terminal tensión sión – Parámetro [0] Desactivado[1] Activado [0] Desactiva- 30-22 Protecc. 42 | Danfoss A/S © 2019.11 AQ275641848264es-000101 / 132R0078...

  • Página 43: Asistente De Configuración Para Aplicaciones De Lazo Cerrado

    6-25 Term. 54 valor alto ref./realim 0050 20-94 Tiempo integral PID 0050 0020,00 1-29 Adap. autom. motor (AMA) Desactivado ... el asistente arranca Ilustración 30: Asistente de configuración para aplicaciones de lazo cerrado Danfoss A/S © 2019.11 AQ275641848264es-000101 / 132R0078 | 43...
  • Página 44 Parámetro 1-26 Par nominal continuo. • Parámetro 1-30 Resistencia estator (Rs). • Parámetro 1-33 Reactancia fuga estátor (X1). • Parámetro 1-35 Reactancia princ. (Xh). • Parámetro 1-37 Inductancia eje d (Ld). 44 | Danfoss A/S © 2019.11 AQ275641848264es-000101 / 132R0078...
  • Página 45 Parámetro 1-26 0,1-1000,0 Nm Depende del Este parámetro está disponible cuando el parámetro 1-10 tamaño. Par nominal Construcción del motor se ajusta a opciones que activan el continuo modo de motor permanente. Danfoss A/S © 2019.11 AQ275641848264es-000101 / 132R0078 | 45...
  • Página 46 Este parámetro especifica la curva de saturación de los val- ores de inductancia de d y q. Entre el 20 % y el 100 % de este Corriente en in- parámetro, las inductancias se aproximan linealmente debi- ductancia mín. 46 | Danfoss A/S © 2019.11 AQ275641848264es-000101 / 132R0078...
  • Página 47 0,00-10,00 V 10,00 V alto. 6-21 Terminal 54 escala alta V Parámetro 0,00-20,00 mA 4,00 mA Introduzca la intensidad que corresponda al valor de referen- 6-22 Terminal cia bajo. 54 escala baja Danfoss A/S © 2019.11 AQ275641848264es-000101 / 132R0078 | 47...

  • Página 48: Ajuste Motor

    – Parámetro 0,05-1,00 s 0,10 s 30-23 Tiempo detecc. rotor bloqueado [s] 4.2.4 Ajuste motor El asistente de configuración del motor le guía a través de los parámetros del motor necesarios. 48 | Danfoss A/S © 2019.11 AQ275641848264es-000101 / 132R0078...
  • Página 49 Parámetro 1-35 Reactancia princ. (Xh). • Parámetro 1-37 Inductancia eje d (Ld). • Parámetro 1-38 Inductancia eje q (Lq). • Parámetro 1-39 Polos motor. • Parámetro 1-40 fcem a 1000 RPM. Danfoss A/S © 2019.11 AQ275641848264es-000101 / 132R0078 | 49...
  • Página 50 Construcción del motor se ajusta a opciones que activan el continuo modo de motor permanente. A V I S O El cambio de este parámetro afecta al ajuste de otros pará- metros. 50 | Danfoss A/S © 2019.11 AQ275641848264es-000101 / 132R0078...
  • Página 51 [0] Detección Modo de inicio de rotor Parámetro 1-73 [0] Desactivado[1] Activado [0] Desactiva- Seleccione [1] Activado para que el convertidor de frecuencia Motor en giro pueda atrapar un motor en giro. Danfoss A/S © 2019.11 AQ275641848264es-000101 / 132R0078 | 51...

  • Página 52: Función De Cambios Realizados

    Pulse [Back] dos veces para entrar en Estado, o bien pulse [Menu] una vez para entrar en el Menú principal. 4.2.7 Acceso a todos los parámetros a través del menú principal Procedimiento 52 | Danfoss A/S © 2019.11 AQ275641848264es-000101 / 132R0078...
  • Página 53 Pulse [▵] [▿] para desplazarse por los parámetros de ese grupo en concreto. Pulse [OK] para seleccionar el parámetro. Pulse [▵] [▿] para ajustar/cambiar el valor del parámetro. Pulse [OK] para aceptar el cambio. Danfoss A/S © 2019.11 AQ275641848264es-000101 / 132R0078 | 53...

  • Página 54: Lista De Parámetros

    VLT® HVAC Basic Drive FC 101 Guía de funcionamiento Programación 4.3 Lista de parámetros 54 | Danfoss A/S © 2019.11 AQ275641848264es-000101 / 132R0078...
  • Página 55 VLT® HVAC Basic Drive FC 101 Guía de funcionamiento Programación Danfoss A/S © 2019.11 AQ275641848264es-000101 / 132R0078 | 55...

  • Página 56: Advertencias Y Alarmas

    Falta la fase W del motor. Compruebe la fase. Consulte el pará- metro 4-58 Función Fallo Fase Motor. Fa. corr. carga – Póngase en contacto con el distribuidor local de Danfoss. 56 | Danfoss A/S © 2019.11 AQ275641848264es-000101 / 132R0078...
  • Página 57 El suministro externo de 24 V CC puede estar sobrecargado. – Calibr. del – – Póngase en contacto con el distribuidor local de Danfoss. Unom,Inom – – Los ajustes de tensión, intensidad y potencia del motor son er- róneos. Compruebe los ajustes.
  • Página 58 – El convertidor de frecuencia tiene un nuevo código descriptivo (en unidades de 400 V, 30-90 kW [40-125 CV] y 600 V). Póngase en contacto con el distribuidor local de Danfoss. 58 | Danfoss A/S © 2019.11 AQ275641848264es-000101 / 132R0078...

  • Página 59: Especificaciones

    Rendimiento medido en corriente nominal. Para conocer la clase de rendimiento energético, consulte el 6.4.13 Condiciones ambientales. Para con- ocer las pérdidas a carga parcial, consulte el sitio web de DanfossMyDrive® ecoSmartTM. Danfoss A/S © 2019.11 AQ275641848264es-000101 / 132R0078 | 59...

  • Página 60: 380-480 V Ca

    Dimensiones máximas del cable 4 (10) 4 (10) 4 (10) 4 (10) 4 (10) 4 (10) 4 (10) 4 (10) 16 (6) 16 (6) en los terminales (alimentación, motor) [mm (AWG)] 60 | Danfoss A/S © 2019.11 AQ275641848264es-000101 / 132R0078...
  • Página 61 16 (6) 35 (2) 35 (2) 35 (2) 50 (1) 95 (0) 120 (250 en los terminales (alimentación, MCM) motor) [mm (AWG)] Intensidad de salida: 40 °C (104 °F) de temperatura ambiente Danfoss A/S © 2019.11 AQ275641848264es-000101 / 132R0078 | 61...
  • Página 62 16 (6) 16 (6) en los terminales (alimentación, motor) [mm (AWG)] Intensidad de salida: 40 °C (104 °F) de temperatura ambiente Continua (3 × 380-440 V) [A] 12,0 15,5 23,0 31,0 37,0 62 | Danfoss A/S © 2019.11 AQ275641848264es-000101 / 132R0078...
  • Página 63 Intensidad de salida: 40 °C (104 °F) de temperatura ambiente Continua (3 × 380-440 V) [A] 44,0 61,0 73,0 90,0 106,0 147,0 177,0 Intermitente (3 × 380-440 V) [A] 48,4 67,1 80,3 99,0 116,6 161,7 194,7 Danfoss A/S © 2019.11 AQ275641848264es-000101 / 132R0078 | 63...

  • Página 64: 525-600 V Ca

    [mm (AWG)] Intensidad de salida: 40 °C (104 °F) de temperatura ambiente Continua (3 × 525-550 V) [A] 11,5 19,0 23,0 Intermitente (3 × 525-550 V) [A] 10,5 12,7 20,9 25,3 64 | Danfoss A/S © 2019.11 AQ275641848264es-000101 / 132R0078...
  • Página 65 87,0 105,0 137,0 Intermitente (3 × 525-550 V) [A] 30,8 39,6 47,3 59,4 71,5 95,7 115,5 150,7 Continua (3 × 551-600 V) [A] 27,0 34,0 41,0 52,0 62,0 83,0 100,0 131,0 Danfoss A/S © 2019.11 AQ275641848264es-000101 / 132R0078 | 65...

  • Página 66: Resultados De La Prueba De Emisión Emc

    Categoría C1 Categoría C2 Categoría C1 Segundo ambiente Primer ambiente Do- Primer ambiente Primer ambiente Primer ambiente Industrial méstico y oficina Doméstico y oficina Doméstico y ofi- Doméstico y ofici- cina 66 | Danfoss A/S © 2019.11 AQ275641848264es-000101 / 132R0078...
  • Página 67 Sí – – – (1-25 CV) 3 × 380-480 V IP54 22-90 kW – – 25 (82) – 10 (33) – Sí – – (30-120 CV) 3 × 380-480 V IP54 Danfoss A/S © 2019.11 AQ275641848264es-000101 / 132R0078 | 67...

  • Página 68: Condiciones Especiales

    La capacidad de refrigeración del aire disminuye al disminuir la presión atmosférica. Para altitudes superiores a los 2000 m (6562 ft), póngase en contacto con Danfoss en relación con la PELV. A una altitud inferior a 1000 m (3281 ft) no es necesario reducir la poten- cia.

  • Página 69: Longitud Y Sección Transversal Del Cable

    0/4-20 mA (escalable) Resistencia de entrada, R <500 Ω Corriente máxima 29 mA Resolución en entrada analógica 10 bits 6.4.7 Salidas analógicas Número de salidas analógicas programables Número de terminal 42 y 45 Danfoss A/S © 2019.11 AQ275641848264es-000101 / 132R0078 | 69...

  • Página 70: Salida Digital

    Carga máxima del terminal (CA-15) en 01-03/04-06 (NC) (carga 250 V CA, 0,2 A inductiva a cosφ 0,4) Carga máxima del terminal (CC-1) en 01-03/04-06 (NC) (carga re- 30 V CC, 2 A sistiva) 70 | Danfoss A/S © 2019.11 AQ275641848264es-000101 / 132R0078...

  • Página 71: Tarjeta De Control, Salida De 10 V Cc

    IP20 e IP54 (no válido para instalaciones exteriores) Kit de protección disponible IP21, TIPO 1 Prueba de vibración 1,0 g Humedad relativa máxima 5-95 % (CEI 60721-3-3; clase 3K3 [sin condensación]) durante el funcionamiento Danfoss A/S © 2019.11 AQ275641848264es-000101 / 132R0078 | 71...

  • Página 72: Reducción De Potencia Debido A Una Baja Presión Atmosférica Y Una Altitud

    Determinada conforme a la norma EN 50598-2 en: • Carga nominal. • 90 % de la frecuencia nominal. • Ajustes de fábrica de la frecuencia de conmutación. • Ajustes de fábrica del patrón de conmutación. 72 | Danfoss A/S © 2019.11 AQ275641848264es-000101 / 132R0078...
  • Página 73 Advertencia de seguridad..............Personal cualificado................8 Instalación eléctrica..................14 Instalación eléctrica correcta en cuanto a EMC.........31 Instalación lado a lado................11 UL 508C......................7 LCP........................35 Versión de software..................6 Luz indicadora..................36, 36 Versión del documento................6 Magnetotérmico...................28 Danfoss A/S © 2019.11 AQ275641848264es-000101/132R0078 | 73...
