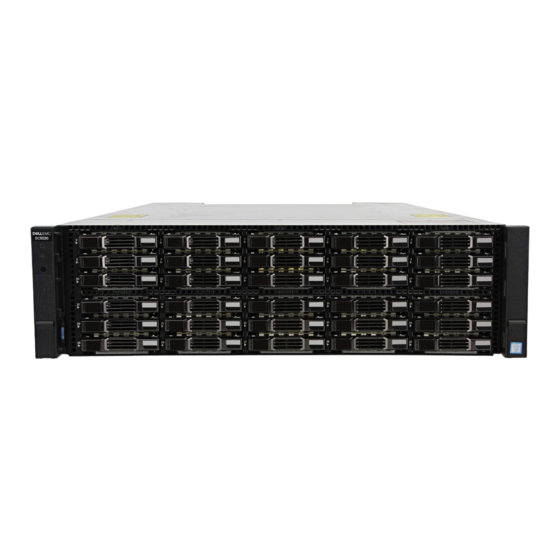

Dell SC5020 Guía De Introducción
Ocultar thumbs
Ver también para SC5020:
- Manual del propietário (37 páginas) ,
- Guía de introducción (17 páginas)
Manuales relacionados para Dell SC5020
Resumen de contenidos para Dell SC5020
- Página 1 Sistemas de almacenamiento SC5020 y SC5020F Guía de introducción Modelo reglamentario: E03T Tipo reglamentario: E03T001...
- Página 2 © 2017 – 2018 Dell Inc. o sus filiales. Todos los derechos reservados. Dell, EMC, y otras marcas comerciales son marcas comerciales de Dell Inc. o de sus filiales. Puede que otras marcas comerciales sean marcas comerciales de sus respectivos propietarios.
-
Página 3: Avisos De Seguridad
Tenga en cuenta las siguientes mejores prácticas cuando vaya a configurar un Sistema de almacenamiento de la serie SC5020. • Dell recomienda el uso de una red SAN dedicada para la transmisión de datos cuando se utiliza un sistema de almacenamiento Fibre Channel o iSCSI. •... -
Página 4: Localización De La Etiqueta De Servicio
La etiqueta de servicio y el código de servicio rápido se encuentran en la parte frontal del sistema al retirar la etiqueta de información. La información también puede estar en un adhesivo en la parte posterior del chasis del sistema de almacenamiento. Dell utiliza esta información para dirigir las llamadas de asistencia al personal correspondiente. -
Página 5: Otra Información Útil
Para instalar el sistema de almacenamiento, es posible que necesite la siguiente información adicional: • SC5020 and SC5020F Storage Systems Owner’s Manual (Manual del propietario de los sistemas de almacenamiento SC5020 y SC5020F) Se proporciona información sobre uSistema de almacenamiento de la serie SC5020, por ejemplo, funciones de hardware, reemplazo de componentes reemplazables por el cliente y las especificaciones técnicas. -
Página 6: Instale El Sistema De Almacenamiento En Un Bastidor
El Sistema de almacenamiento de la serie SC5020 se envía con un kit ReadyRails II. Los rieles pueden ser de dos estilos diferentes: sin herramientas y con herramientas. Siga las instrucciones de instalación detalladas que se encuentran en la caja del kit de rieles para su... - Página 7 NOTA: Dell recomienda que dos personas instalen los rieles, una en la parte delantera del bastidor y la otra en la parte posterior. Pasos Coloque los extremos de los rieles izquierdo y derecho con la etiqueta FRONT (FRONTAL) mirando hacia el interior.
- Página 8 Figura 3. Deslice el Sistema de almacenamiento hacia los rieles Levante los pestillos de cada lado del panel frontal y apriete los tornillos al bastidor. Configuración del Sistema de almacenamiento...
-
Página 9: Instalación Del Embellecedor Frontal
Figura 4. Apretar los tornillos Si el sistema Storage Center incluye Gabinetes de expansión, monte las Gabinetes de expansión en el bastidor. Consulte las instrucciones incluidas con la Gabinete de expansión para conocer los pasos detallados. Instalación del embellecedor frontal Instale el bisel en la parte delantera del sistema de almacenamiento. - Página 10 Figura 5. Bisel frontal Introduzca el extremo izquierdo del bisel en la ranura de fijación hasta que el pestillo de liberación se asiente en su lugar. Fije el embellecedor con la cerradura. Siguiente paso Instale los gabinetes de expansión en el bastidor. Consulte las instrucciones que se incluyen con el gabinete de expansión o en la guía de servicio del mismo para obtener información sobre los pasos detallados.
-
Página 11: Conectar Los Cables De Alimentación
Conectar los cables de alimentación Conecte los cables de alimentación al sistema de almacenamiento. Asegúrese de que los interruptores de alimentación estén en la posición de apagado antes de conectar los cables de alimentación. Conecte los cables de alimentación de forma segura al sistema de alimentación/ módulos del ventilador de refrigeración en el chasis del sistema de almacenamiento. -
Página 12: Información Nom (Solo Para México)
La información que se proporciona a continuación aparece en el dispositivo descrito en este documento, de conformidad con los requisitos de la Norma Oficial Mexicana (NOM): Importador Dell Inc. de México, S.A. de C.V Paseo de la Reforma 2620-11 ° Piso Col. Lomas Altas 11950 México, D.F. -
Página 13: Especificaciones Técnicas
Controladora de almacenamiento. Conectividad del almacenamiento SC5020: Admite un total de 222 unidades y 192 Configuraciones unidades en una única cadena SAS. La cadena SAS admite hasta dieciséis Gabinetes de expansión SC400, ocho Gabinetes de expansión SC420 o tres Gabinetes... - Página 14 Controladora Dos Controladoras de almacenamiento de intercambio directo Administración Administración de RAID con Dell Storage Manager Conectores de los puertos del panel posterior (por Controladora de almacenamiento) Conectores front-end Fibre Conexión a una red Fabric Fiber Channel, red iSCSI o Channel, iSCSI o SAS una conexión directa a servidores con SAS HBA...
- Página 15 Indicadores LED Controladora de almacenamiento • Dos indicadores LED de un solo color por puerto Ethernet que indica la actividad y la velocidad del enlace • Un indicador LED de dos colores por conector SAS que indica la actividad del puerto y el estado •...
- Página 16 Peso aproximado sin unidades 32,5 kg (72 lb) Entorno Para obtener información adicional sobre las medidas del entorno para configuraciones específicas del sistema de almacenamiento, visite dell.com/environmental_datasheets. Temperatura En funcionamiento De 10 °C a 35°C (de 50°F a 95°F) con una diferencia de temperatura máxima de 20°C (36 °F) por hora...
- Página 17 Entorno Almacenamiento Del 5 % al 95 % (sin condensación) con un punto de condensación máximo de 33 °C (91 °F). Vibración máxima En funcionamiento 0,26 G a 5-350 Hz durante 15 minutos Almacenamiento 1,88 G a 10-500 Hz durante 15 minutos Impacto máximo En funcionamiento 31 G +/–...
