Parámetros/área de direcciones
4.2 Explicación de los parámetros
Configuración de puertos con S7-PCT
Requisitos
Al configurar el maestro IO-Link en STEP 7 se ha activado la casilla "Configuración de puertos
sin S7-PCT".
Procedimiento
La configuración de puertos del maestro IO-Link se realiza con la Port Configuration Tool S7-
PCT V3.2 o superior.
PortQualifierInformation (PQI)
La PortQualifierInformation (PQI) para el maestro IO-Link puede activarse a partir de la
versión de firmware V1.1.
Nota
PortQualifierInformation (PQI)
Si ha activado la PortQualifierInformation (PQI), esta siempre se transfiere con los datos de
entrada del dispositivo IO-Link con un tamaño de 1 byte.

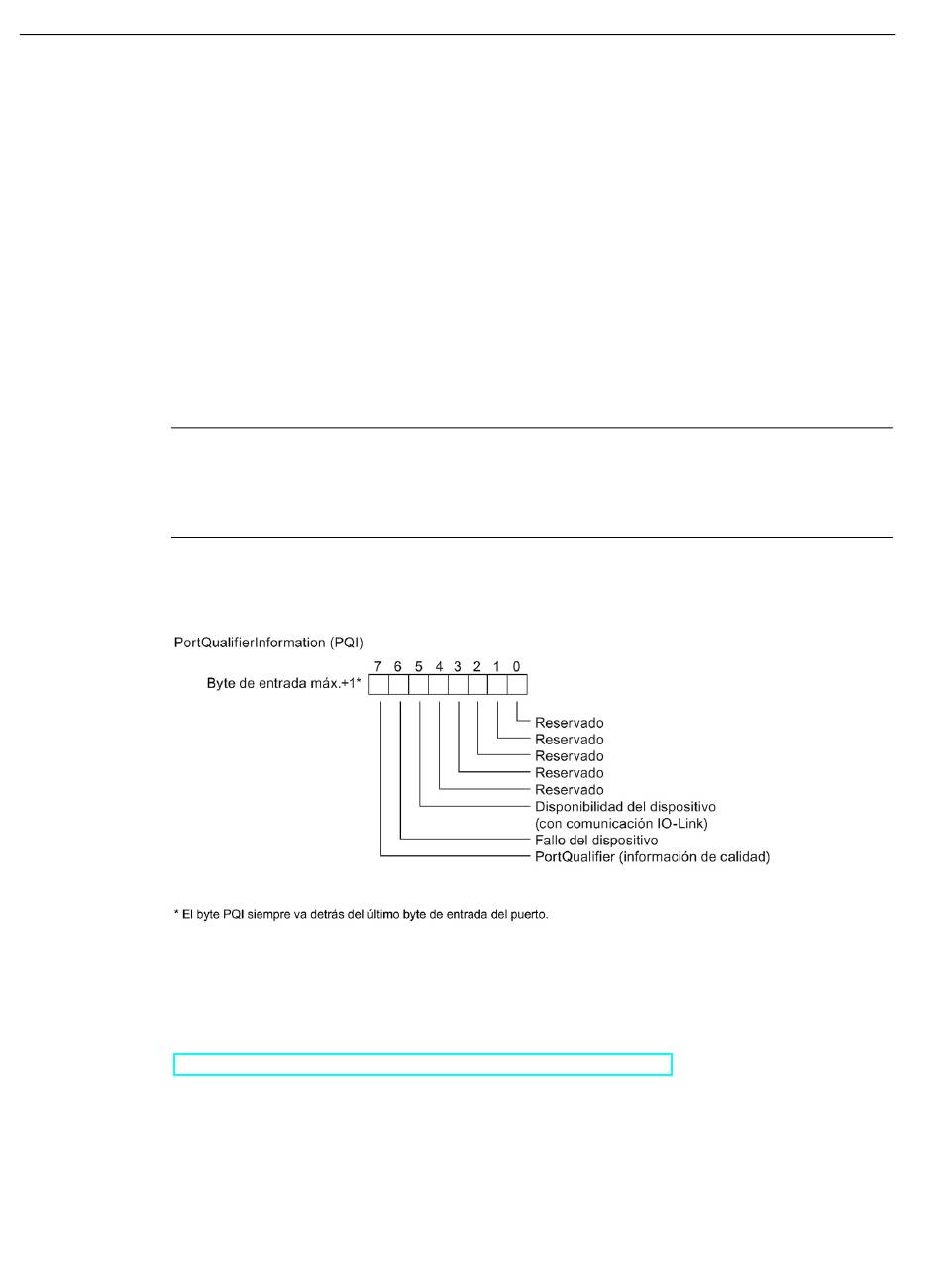

La figura siguiente muestra la estructura del byte PQI.
Los parámetros se activan poniendo a "1" el bit correspondiente.
Figura 4-1
Referencia
Encontrará más información al respecto en el manual de funciones Sistema IO-Link
(http://support.automation.siemens.com/WW/view/es/65949252).
24
Estructura del byte PQI
CM 4xIO-Link 4xM12 (6ES7147-5JD00-0BA0)
Manual de producto, 04/2021, A5E36592742-AE
