Parametrización y direccionamiento
4.3 Explicación de los parámetros
Filtrado
Los valores medidos se suavizan mediante filtrado. El filtrado se puede ajustar en 4 niveles.
Tiempo de conversión = número de ciclos de conversión (k) x tiempo de conversión (≙ al
tiempo de integración ajustado en el parámetro "Supresión de frecuencias perturbadoras")
del canal.

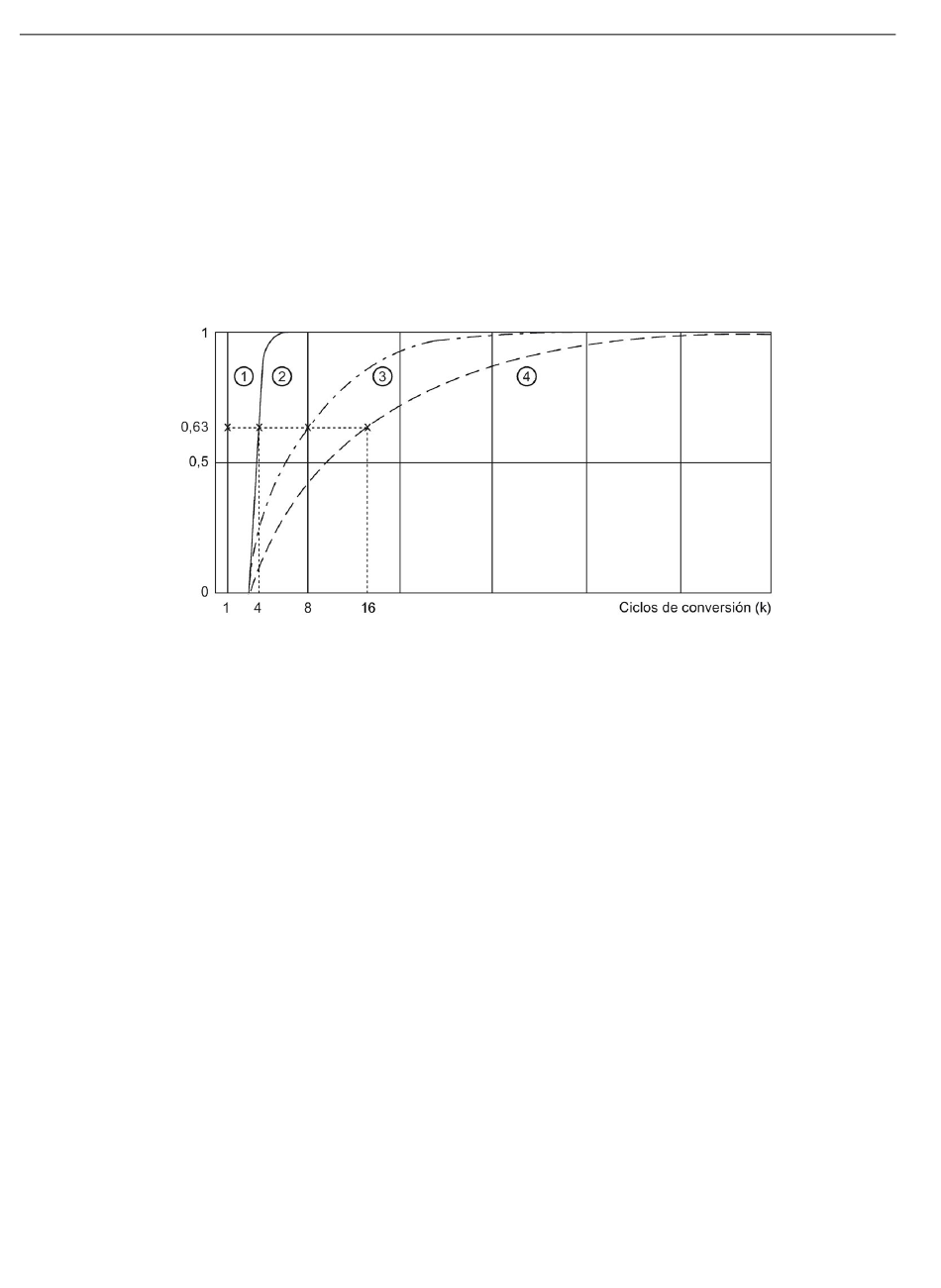

La figura siguiente muestra tras cuántos ciclos del módulo el valor analógico filtrado se
acerca al 100 %, en función del filtrado configurado. Esto vale para cada cambio de señal en
la entrada analógica.
Figura 4-1
Supresión de frecuencias perturbadoras
En los módulos de entradas analógicas, este parámetro suprime las perturbaciones
causadas por la frecuencia de la red de corriente alterna utilizada.
La frecuencia de la red de corriente alterna puede repercutir desfavorablemente en los
valores medidos sobre todo al medir en pequeños rangos de tensión y con termopares. El
usuario indica mediante este parámetro la frecuencia de red que predomina en su
instalación.
Nota:
La supresión de frecuencias perturbadoras actúa paralelamente al muestreo de los canales
0 y 1. Independientemente del número de canales que se utilicen y de la supresión ajustada,
el tiempo de ciclo del módulo es de 500 μs.
20
Sin filtrado
Débil (k = 4)
Medio (k = 8)
Fuerte (k = 16)
Filtrado con AI 2×I 2-/4-wire ST
Módulo de entradas analógicas AI 2xI 2-/4-wire ST (6ES7134-6GB00-0BA1)
Manual de producto, 04/2018, A5E36104410-AB
