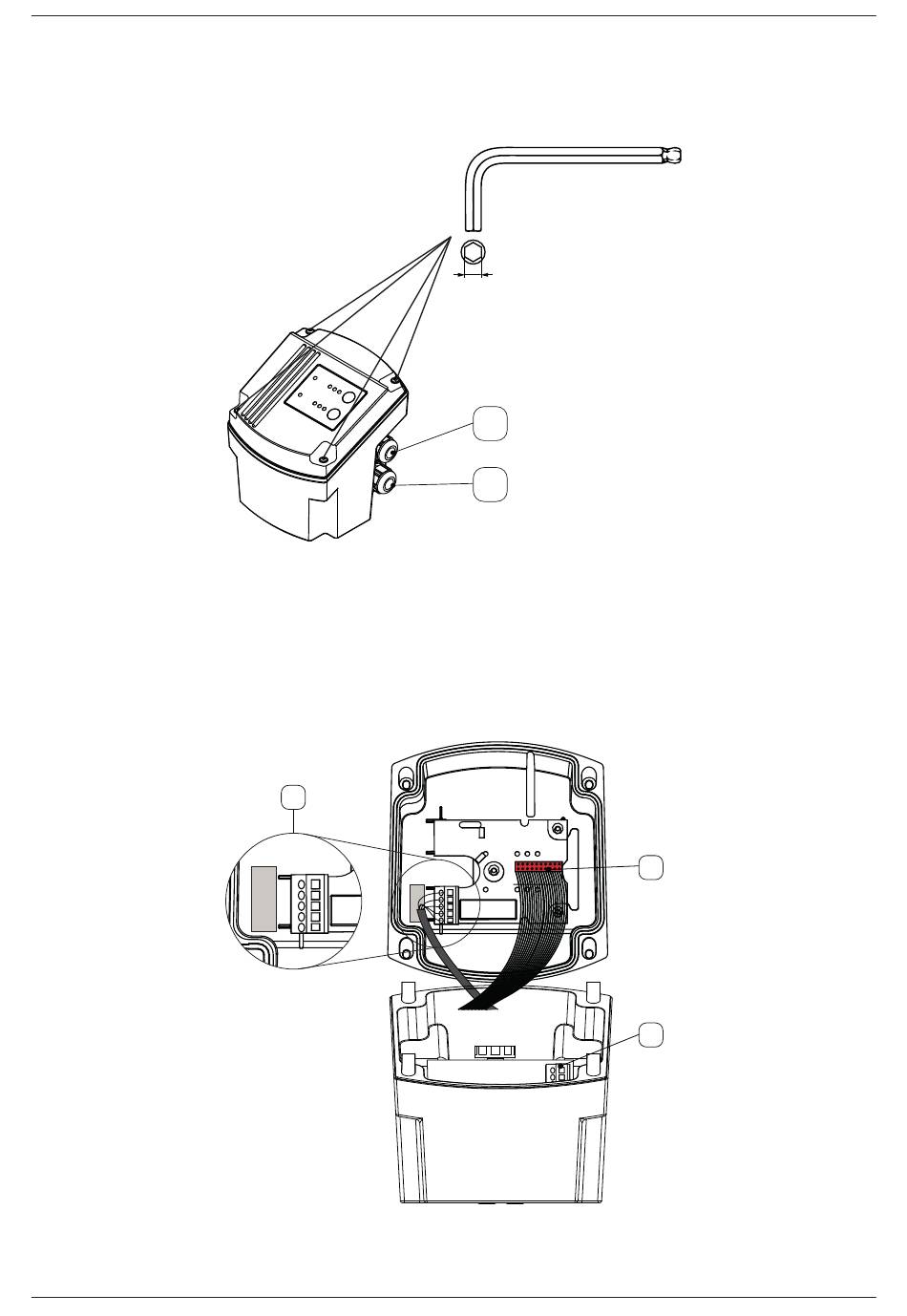

4.4. Apertura de la unidad de control
Para la conexión eléctrica de la interfaz de 4 ... 20 mA o bien del contacto de alarma se tiene que abrir la carcasa de la unidad
de control. Para ello se deben soltar los 4 tornillos de la carcasa con una llave de hexágono interior de tamaño 2 mm. El
guiado del cable se lleva a cabo a través de las uniones atornilladas PG (4) o (5).
A continuación se puede levantar la cubierta de la unidad de control. Prestar atención a que el cable de cinta plana (3) no
queda atrapado ni se rompe.
