Mecanismos de accionamiento motorizado

Publicidad

Enlaces rápidos

1ZSC000498-ABH es, Rev. 1
Mecanismos de accionamiento motorizado
de tipo BUE y BUL2
Guía de mantenimiento

Publicidad

Tabla de contenido
loading

Resumen de contenidos para ABB BUE

  • Página 1 1ZSC000498-ABH es, Rev. 1 Mecanismos de accionamiento motorizado de tipo BUE y BUL2 Guía de mantenimiento...
  • Página 2: Información Preliminar

    ABB o a su distribuidor oficial. ABB no garantiza ni asume responsabilidad alguna en relación con la exactitud de la información que contiene este documento o el uso que se haga de ella. Toda la información de este documento está...
  • Página 3: Prácticas Recomendadas

    Prácticas recomendadas Precauciones de seguridad ABB recomienda tener muy presentes los siguientes factores ADVERTENCIA durante la instalación de los cambiadores de tomas en carga: Antes de instalar o poner en servicio una unidad, asegúrese Antes de emprender cualquier tarea, lea atentamente de que el personal encargado ha leído y comprende la guía...
  • Página 5: Tabla De Contenido

    3.5 Calentador ........................13 3.6 Correa dentada ......................14 3.7 Conexiones de los cables del motor ................14 3.8 Revisión de tipo BUE ....................14 3.8.1 Freno de disco .......................14 3.8.2 Freno del contacto de retención ................15 3.8.3 Transmisor de posición y otros selectores de posición ..........15 3.8.4 Lubricación ......................15...
  • Página 7: Introducción

    1.1 Generalidades Los mecanismos de accionamiento motorizado de tipo BUE y BUL2, fabricados por ABB se han ido mejorando a lo largo de los años para garantizar la máxima fiabilidad. Su diseño, sencillo y sólido, les proporciona una vida útil igual a la del transformador.

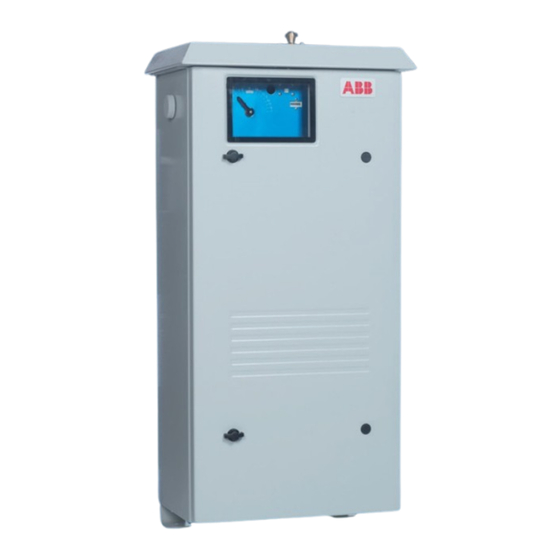

  • Página 8 Fig. 1. Estructura del armario del mecanismo de accionamiento motorizado, tipo BUE. Dispositivo de bloqueo preparado para candado 10. Indicador de cambio de toma en curso Parada de emergencia 11. Indicador de posición con topes móviles para Respiradero posición máx. y mín.
  • Página 9 Eje de “una vuelta” Disco de leva Correa dentada Cruz de Malta Transmisor de posición Placa de contacto Motor Fig. 2. Diseño mecánico del mecanismo de accionamiento motorizado, tipo BUE. 1ZSC000498-ABH es, Rev. 1 | Guía de mantenimiento de BUE/BUL2 9...
  • Página 10 13. Interruptor de la lámpara accionado por la puerta Eje para manivela 14. Lámpara Dispositivo de bloqueo preparado para candado 15. Descripciones y diagrama de circuitos 16. Manivela 10 Guía de mantenimiento de BUE/BUL2 | 1ZSC000498-ABH es, Rev. 1...
  • Página 11 Contacto de retención (Grasa) Soporte Disco de freno Interruptor de fin de carrera Correa dentada Selectores multiposición (Grasa) Fig. 4. Diseño mecánico del mecanismo de accionamiento motorizado, tipo BUL2. 1ZSC000498-ABH es, Rev. 1 | Guía de mantenimiento de BUE/BUL2 11...
  • Página 12: Inspección

    9. Cierre el panel de control y vuelva a conectar la alimentación auxiliar. 10. Complete la inspección poniendo el selector de control en REMOTO y cierre la puerta del armario. 12 Guía de mantenimiento de BUE/BUL2 | 1ZSC000498-ABH es, Rev. 1...
  • Página 13: Revisión

    Compruebe acercando un dedo al calentador si este se ha Vuelva a conectar la alimentación y realice las pruebas de puesto en funcionamiento. funcionamiento siguiendo las instrucciones de la guía de instalación del cambiador de tomas. 1ZSC000498-ABH es, Rev. 1 | Guía de mantenimiento de BUE/BUL2 13...
  • Página 14: Correa Dentada

    Tuercas de ajuste Disco de freno Marca roja ±25° desde la marca en el patín de freno Marca roja Patines de freno Fig. 6. Ajuste del freno, tipo BUE. 14 Guía de mantenimiento de BUE/BUL2 | 1ZSC000498-ABH es, Rev. 1...
  • Página 15: Freno Del Contacto De Retención

    Contacto móvil Brazo de contacto Brazo de contacto +0,3 -0,3 Cruz de Malta Placa de contacto Contactos fijos Vista A – A Fig. 7. Juego del brazo de contacto. 1ZSC000498-ABH es, Rev. 1 | Guía de mantenimiento de BUE/BUL2 15...
  • Página 16 Grasa Grasa Aceite Aceite Grasa Grasa NOTA: Es preciso engrasar el engranaje cónico pequeño del eje del indicador de posición. Grasa Fig. 8. Puntos de lubricación, tipo BUE. 16 Guía de mantenimiento de BUE/BUL2 | 1ZSC000498-ABH es, Rev. 1...
  • Página 17: Revisión De Tipo Bul2

    Brazo de freno Disco de leva Contratuerca Tornillo de ajuste Disco de freno Mín. 15 Fig. 9. Ajuste del freno, tipo BUL2. 1ZSC000498-ABH es, Rev. 1 | Guía de mantenimiento de BUE/BUL2 17...
  • Página 18: Prueba De Funcionamiento

    Utilice la manivela para volver a la posición de fin de carrera (banderín indicador en la posición central en el caso del modelo BUE y banderín indicador en blanco en el caso del modelo BUL2). Accione eléctricamente el cambiador de tomas hasta la otra posición de fin de carrera...
  • Página 19: Especificación De Materiales

    Los materiales de los que no se menciona cantidad alguna se han incluido en la lista porque pueden provocar problemas de contaminación en caso de retirada del producto del servicio, incluso a las reducidas cantidades empleadas. 1ZSC000498-ABH es, Rev. 1 | Guía de mantenimiento de BUE/BUL2 19...
  • Página 20 Contacto ABB AB Components SE-771 80 Ludvika, Suecia Teléfono: +46 240 78 20 00 Fax: +46 240 121 57 Correo electrónico: sales@se.abb.com www.abb.com/electricalcomponents...
