JT1720 Mach 1 - FUNCIONAMIENTO
CORRECCION DE LA DIRECCION
1. Ubicar la cabeza direccional. Tomar las mediciones
disponibles con el emisor y equipo de localización tales
como:
• profundidad
• inclinación
• información de posición izquierda/derecha
• temperatura
• ángulo de balance del emisor
2. Comparar la posición con el plano de perforación.
Determinar la dirección que debe seguir la perforación.

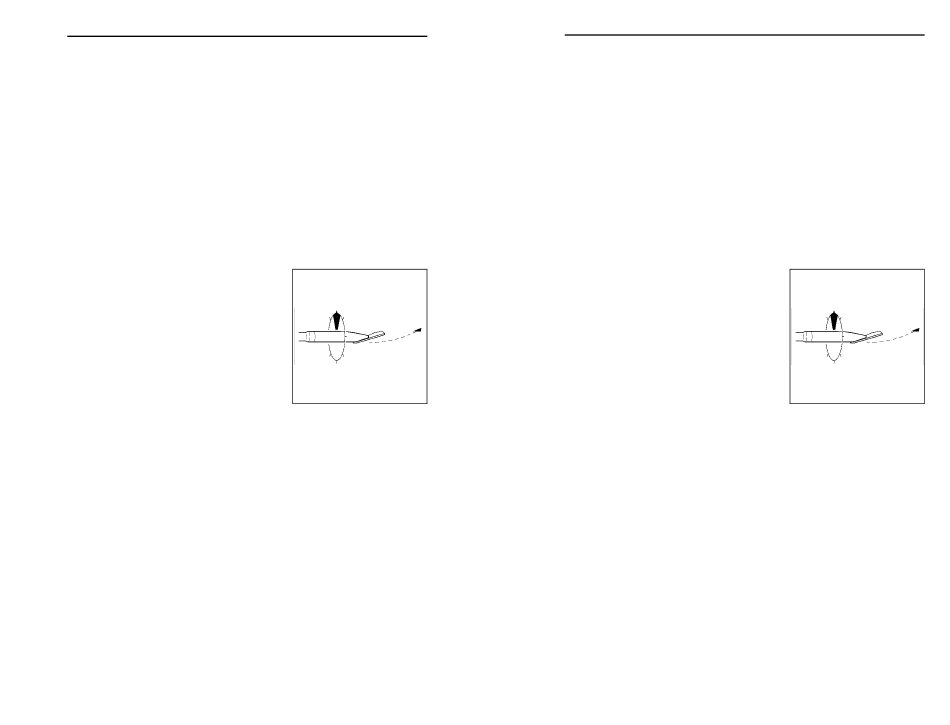

3. Posicionar la cabeza
direccional.
La posición de la cabeza
direccional se determina
leyendo el ángulo de balance
del emisor. El ángulo de
balance se visualiza como una
posición en la esfera del reloj.
Para colocar en posición la
cabeza direccional:
1. Leer el ángulo de balance del emisor.
2. Girar el tubo lentamente hasta que el localizador muestre
el ángulo de balance apropiado del emisor.
Para cambiar de dirección:
1. Girar el tubo a la posición (indicada en la esfera de reloj)
que se desea avanzar.
2. Empujar el tubo para meterlo al suelo.
Para avanzar sin cambiar de dirección:
1. Girar el tubo.
2. Empujar el tubo para meterlo al suelo.
117
om1477.pcx
JT1720 Mach 1 - FUNCIONAMIENTO
CORRECCION DE LA DIRECCION
1. Ubicar la cabeza direccional. Tomar las mediciones
disponibles con el emisor y equipo de localización tales
como:
• profundidad
• inclinación
• información de posición izquierda/derecha
• temperatura
• ángulo de balance del emisor
2. Comparar la posición con el plano de perforación.
Determinar la dirección que debe seguir la perforación.
3. Posicionar la cabeza
direccional.
La posición de la cabeza
direccional se determina
leyendo el ángulo de balance
del emisor. El ángulo de
balance se visualiza como una
posición en la esfera del reloj.
Para colocar en posición la
cabeza direccional:
1. Leer el ángulo de balance del emisor.
2. Girar el tubo lentamente hasta que el localizador muestre
el ángulo de balance apropiado del emisor.
Para cambiar de dirección:
1. Girar el tubo a la posición (indicada en la esfera de reloj)
que se desea avanzar.
2. Empujar el tubo para meterlo al suelo.
Para avanzar sin cambiar de dirección:
1. Girar el tubo.
2. Empujar el tubo para meterlo al suelo.
117
om1477.pcx
