3 609 929 B64/2008-05 | IMpnio
Gerätebeschreibung
Es werden Übertragungsraten von 10 MBit/s
oder 100 MBit/s unterstützt.
1 2
NS

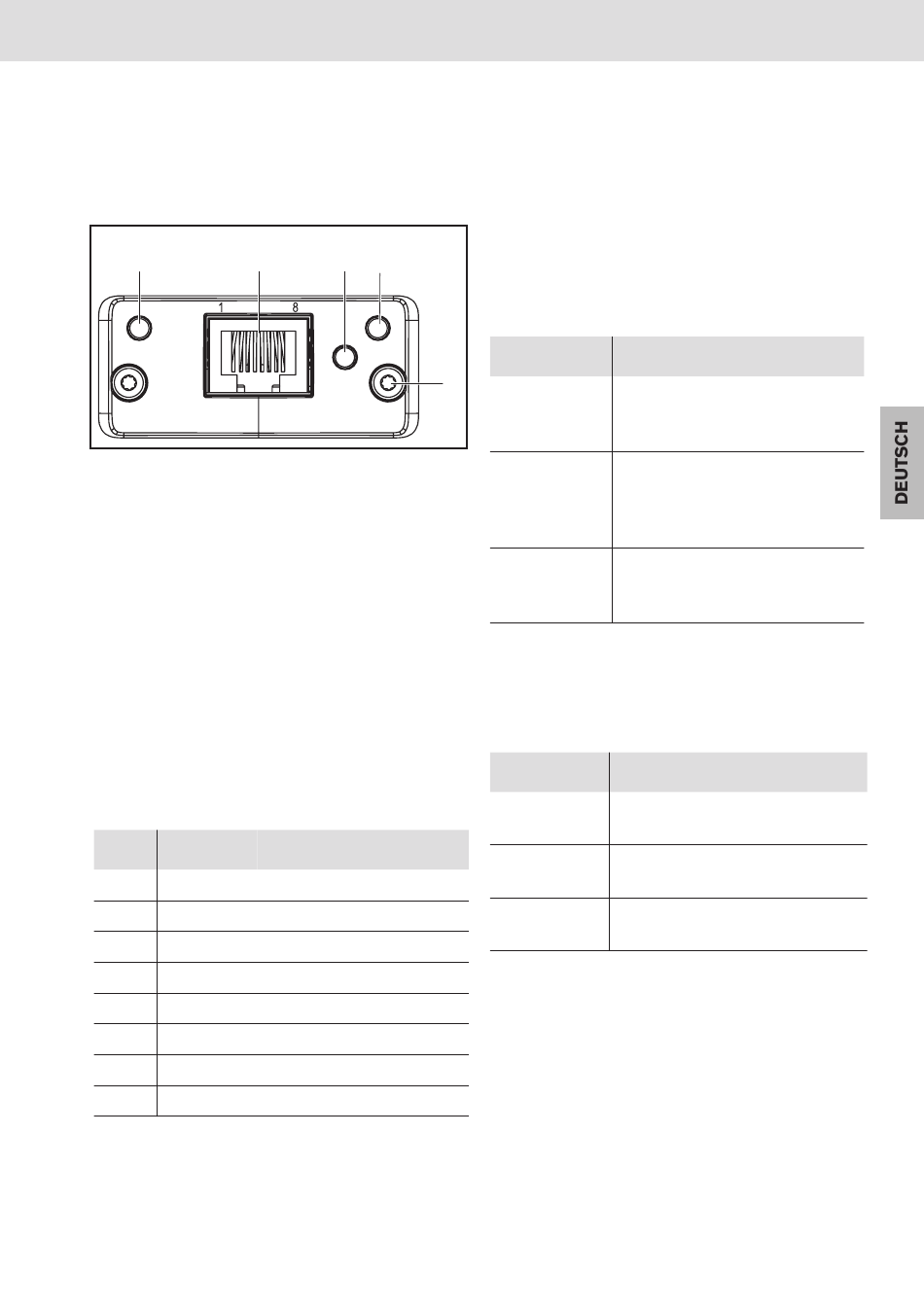

Abb. 1: Schnittstellenmodul IMpnio,
Frontansicht (Buchse)
1 LED NS (Network Status)
2 Profinet-Schnittstelle
3 LED LINK (Verbindung/Aktivität)
4 LED MS (Modul Status)
5 Schrauben
Anschlussbelegung der Schnittstelle
Die Schnittstelle ist als 8-polige RJ45-Buch-
se ausgelegt.
Tabelle 1
Pin Signal Beschreibung/Funktion
1 Transmit + Profinet Sendeleitung
2 Transmit – Profinet Sendeleitung
3 Receive + Profinet Empfangsleitung
4 NC
5 NC
6 Receive – Profinet Empfangsleitung
7 NC
8 NC
Geeignete Anschlussstecker
Verwenden Sie Anschluss-Stecker gemäß
Norm IEC 61158.
Anzeigeelemente
3 4 Die LED NS zeigt den Zustand des Profinets
an.
Tabelle 2 NS
MS
LED-Anzeige
5
LINK
Aus
grün
blinkend grün
Die LED LINK zeigt die Verbindung bzw.
Aktivität über das Profinet an.
Tabelle 3 LINK
LED-Anzeige Bedeutung
Aus
grün
flackernd grün Verbindung hergestellt, Kommu-
Bosch Rexroth AG
Bedeutung
keine Spannung, nicht initiali-
siert oder keine Verbindung zum
IO-Controller
Online (RUN), Verbindung zum
IO-Controller hergestellt,
IO-Controller im laufenden
Betrieb
Online (STOP), Verbindung zum
IO-Controller hergestellt,
IO-Controller im Ruhezustand
keine Verbindung, keine Kommu-
nikation
Verbindung hergestellt, keine
Kommunikation
nikation läuft
7/84
