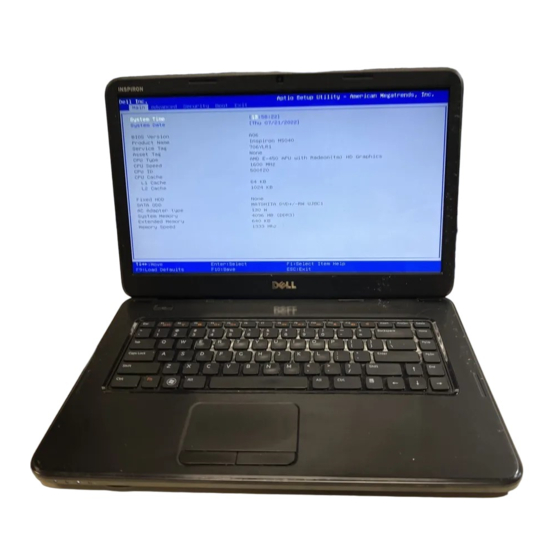

Dell Inspiron M5040 Manual Del Propietário
  1. Manuales
  2. Marcas
  3. Dell Manuales
  4. Ordenadores Portátiles
  5. Inspiron M5040
  6. Manual del propietário
Dell Inspiron M5040 Manual Del Propietário

Dell Inspiron M5040 Manual Del Propietário

Ocultar thumbs
Tabla de contenido

Publicidad

Enlaces rápidos

Descargar este manual
Manual del propietario
de Dell Inspiron
M5040/15-N5040/15-N5050
Modelo reglamentario: P18F
Tipo reglamentario: P18F001; P18F002; P18F003

Publicidad

Tabla de contenido
loading

Manuales relacionados para Dell Inspiron M5040

Resumen de contenidos para Dell Inspiron M5040

  • Página 1 Manual del propietario de Dell Inspiron M5040/15-N5040/15-N5050 Modelo reglamentario: P18F Tipo reglamentario: P18F001; P18F002; P18F003...
  • Página 2 ADVERTENCIA: Un mensaje de ADVERTENCIA indica el riesgo de daños materiales, lesiones o, incluso, la muerte. ____________________ © 2011-2012 Dell Inc. Todos los derechos reservados. ™ ™ Marcas comerciales usadas en este texto: Dell , el logotipo de DELL e Inspiron son marcas ®...

  • Página 3: Tabla De Contenido

    Tabla de contenidos Antes de comenzar ....Herramientas recomendadas ....Apagado del equipo .
  • Página 4 Unidad óptica ..... Extracción de la unidad óptica ... . . Colocación de la unidad óptica .
  • Página 5 10 Batería de celda del espesor de una moneda ....Extracción de la batería de celda del espesor de una moneda .
  • Página 6 15 Pantalla ......Ensamblaje de la pantalla ....Extracción del ensamblaje de la pantalla .

  • Página 7: Antes De Comenzar

    Los procedimientos de este documento podrían requerir el uso de las siguientes herramientas: • Un pequeño destornillador de paletas planas • Un destornillador Phillips • Punta trazadora de plástico • El programa de actualización ejecutable del BIOS disponible en support.dell.com Antes de comenzar...

  • Página 8: Apagado Del Equipo

    Antes de trabajar en el interior del equipo, lea la información de seguridad que se entrega con el equipo. Para obtener información adicional sobre prácticas recomendadas de seguridad, visite la página de inicio sobre el cumplimiento de normativas en www.dell.com/regulatory_compliance. PRECAUCIÓN: Para evitar descargas electrostáticas, toque tierra usando una muñequera de conexión a tierra o toque periódicamente una superficie metálica...
  • Página 9 PRECAUCIÓN: Solo un técnico certificado debe realizar reparaciones en el equipo. La garantía no cubre los daños por reparaciones no autorizadas por Dell. PRECAUCIÓN: Cuando desconecte un cable, tire de su conector o de su lengüeta de tiro, y no del cable mismo. Algunos cables tienen conectores con lengüetas de bloqueo;...
  • Página 10 Antes de comenzar...

  • Página 11: Batería

    PRECAUCIÓN: Solo un técnico certificado debe realizar reparaciones en el equipo. La garantía no cubre los daños por reparaciones no autorizadas por Dell. PRECAUCIÓN: Para evitar descargas electrostáticas, toque tierra usando una muñequera de conexión a tierra o toque periódicamente una superficie metálica no pintada (por ejemplo, un conector del equipo).

  • Página 12: Colocación De La Batería

    Pasador de liberación de la batería Batería Pestillo de bloqueo de la batería Colocación de la batería 1 Siga las instrucciones del apartado "Antes de comenzar" en la página 7. 2 Deslice la batería en su compartimento hasta que encaje en su sitio. 3 Deslice el pestillo de bloqueo de la batería a la posición de bloqueo.

  • Página 13: Teclado

    PRECAUCIÓN: Solo un técnico certificado debe realizar reparaciones en el equipo. La garantía no cubre los daños por reparaciones no autorizadas por Dell. PRECAUCIÓN: Para evitar descargas electrostáticas, toque tierra usando una muñequera de conexión a tierra o toque periódicamente una superficie metálica no pintada (por ejemplo, un conector del equipo).
  • Página 14 Punta trazadora de plástico Lengüetas (4) Teclado PRECAUCIÓN: Las teclas del teclado son frágiles, se desencajan fácilmente y se pierde mucho tiempo en volver a colocarlas. Tenga cuidado cuando extraiga y manipule el teclado. 5 Dé la vuelta al teclado y colóquelo sobre el ensamblaje del reposamanos. 6 Levante el pestillo del conector que fija el cable del teclado al conector de la placa base y quite el cable del teclado.

  • Página 15: Colocación Del Teclado

    Cable del teclado Teclado Colocación del teclado 1 Siga las instrucciones del apartado "Antes de comenzar" en la página 7. 2 Deslice el cable del teclado para introducirlo dentro del conector situado en la placa base. Presione el pestillo del conector para fijar el cable del teclado al conector de la placa base.
  • Página 16 Teclado...

  • Página 17: Módulos De Memoria

    PRECAUCIÓN: Solo un técnico certificado debe realizar reparaciones en el equipo. La garantía no cubre los daños por reparaciones no autorizadas por Dell. PRECAUCIÓN: Para evitar descargas electrostáticas, toque tierra usando una muñequera de conexión a tierra o toque periódicamente una superficie metálica no pintada (por ejemplo, un conector del equipo).

  • Página 18: Colocación De Los Módulos De Memoria

    4 Separe cuidadosamente con la punta de los dedos los sujetadores de fijación que se encuentran en los extremos del conector del módulo de memoria hasta que el módulo se levante. 5 Extraiga el módulo de memoria de su conector. Conector del módulo de memoria Sujetadores de fijación (2) Módulo de memoria...
  • Página 19 Lengüeta Muesca 4 Vuelva a colocar el teclado. Consulte el apartado "Colocación del teclado" en la página 15. 5 Vuelva a colocar la batería (consulte el apartado "Colocación de la batería" en la página 12) o conecte el adaptador de CA al equipo y a un enchufe eléctrico.
  • Página 20 Memoria...

  • Página 21: Unidad Óptica

    PRECAUCIÓN: Solo un técnico certificado debe realizar reparaciones en el equipo. La garantía no cubre los daños por reparaciones no autorizadas por Dell. PRECAUCIÓN: Para evitar descargas electrostáticas, toque tierra usando una muñequera de conexión a tierra o toque periódicamente una superficie metálica no pintada (por ejemplo, un conector del equipo).

  • Página 22: Colocación De La Unidad Óptica

    Punta trazadora de plástico Tornillo Unidad óptica Muesca Colocación de la unidad óptica 1 Siga las instrucciones del apartado "Antes de comenzar" en la página 7. 2 Deslice la unidad óptica en el compartimento hasta que esté completamente asentada. 3 Vuelva a colocar el tornillo que fija la unidad óptica a la base del equipo. 4 Vuelva a colocar el teclado.

  • Página 23: Mini-Card (Minitarjeta) Inalámbrica

    PRECAUCIÓN: Solo un técnico certificado debe realizar reparaciones en el equipo. La garantía no cubre los daños por reparaciones no autorizadas por Dell. PRECAUCIÓN: Para evitar descargas electrostáticas, toque tierra usando una muñequera de conexión a tierra o toque periódicamente una superficie metálica no pintada (por ejemplo, un conector del equipo).
  • Página 24 Tornillo Cables de antena (2) Minitarjeta 6 Saque la minitarjeta del conector de la placa base. Mini-Card (minitarjeta) inalámbrica...

  • Página 25: Colocación De La Minitarjeta

    PRECAUCIÓN: Mientras la minitarjeta no esté instalada en el equipo, guárdela en un embalaje con protección antiestática. Para obtener más información, consulte el apartado "Protección contra descargas electrostáticas" que se encuentra en la información de seguridad que se envió con el equipo. Colocación de la minitarjeta 1 Siga las instrucciones del apartado "Antes de comenzar"...
  • Página 26 Si no lo hace, se podría dañar el equipo. 8 Instale los controladores y las utilidades para el equipo, según sea necesario. NOTA: Si instala una minitarjeta que no sea de Dell, tendrá que instalar las utilidades y controladores adecuados. Mini-Card (minitarjeta) inalámbrica...

  • Página 27: Ensamblaje Del Reposamanos

    PRECAUCIÓN: Solo un técnico certificado debe realizar reparaciones en el equipo. La garantía no cubre los daños por reparaciones no autorizadas por Dell. PRECAUCIÓN: Para evitar descargas electrostáticas, toque tierra usando una muñequera de conexión a tierra o toque periódicamente una superficie metálica no pintada (por ejemplo, un conector del equipo).
  • Página 28 4 Quite el teclado. Consulte el apartado "Extracción del teclado" en la página 13. 5 Quite los dos tornillos del ensamblaje del reposamanos. PRECAUCIÓN: Tire de la lengüeta de plástico de la parte superior de los conectores para evitar dañarlos. 6 Levante el pestillo del conector que fija el cable del panel del botón de alimentación y el cable de la superficie táctil a los conectores de la placa base y extraiga los cables.
  • Página 29 Cable del panel del botón de alimentación Cable de la superficie táctil PRECAUCIÓN: Separe con cuidado el reposamanos de la base del equipo para evitar que se dañe el reposamanos. 7 Con una punta trazadora de plástico, haga palanca con cuidado para levantar el ensamblaje del reposamanos y, a continuación, sáquelo de la base del equipo.

  • Página 30: Colocación Del Ensamblaje Del Reposamanos

    Ensamblaje del reposamanos Punta trazadora de plástico 9 Extraiga el panel del botón de alimentación. Consulte el apartado "Extracción del panel del botón de alimentación" en la página 33. Colocación del ensamblaje del reposamanos 1 Siga las instrucciones del apartado "Antes de comenzar" en la página 7. 2 Vuelva a colocar el panel del botón de alimentación.
  • Página 31 7 Vuelva a colocar los 11 tornillos que fijan el ensamblaje del reposamanos a la base del equipo. 8 Vuelva a colocar la batería. Consulte el apartado "Colocación de la batería" en la página 12. PRECAUCIÓN: Antes de encender el equipo, vuelva a colocar todos los tornillos y asegúrese de que no quede ninguno adentro.
  • Página 32 Ensamblaje del reposamanos...

  • Página 33: Panel Del Botón De Alimentación

    PRECAUCIÓN: Solo un técnico certificado debe realizar reparaciones en el equipo. La garantía no cubre los daños por reparaciones no autorizadas por Dell. PRECAUCIÓN: Para evitar descargas electrostáticas, toque tierra usando una muñequera de conexión a tierra o toque periódicamente una superficie metálica no pintada (por ejemplo, un conector del equipo).

  • Página 34: Colocación Del Panel Del Botón De Alimentación

    Marca de alineación Lengüetas (2) Cable del panel del botón de Panel del botón de alimentación alimentación Tornillo Colocación del panel del botón de alimentación 1 Siga las instrucciones del apartado "Antes de comenzar" en la página 7. 2 Con ayuda de la marca de alineación, coloque el panel del botón de alimentación sobre el ensamblaje del reposamanos y encájelo en su sitio.

  • Página 35: Unidad De Disco Duro

    Dell no garantiza la compatibilidad ni proporciona soporte para las unidades de disco duro de otros fabricantes. NOTA: Si instalará una unidad de disco duro desde un recurso que no sea Dell, tendrá que instalar un sistema operativo, controladores y utilidades en la nueva unidad de disco duro.
  • Página 36 3 Quite los dos tornillos de la base del equipo. 4 Siga las instrucciones del paso 3 al paso 8 de "Extracción del ensamblaje del reposamanos" en la página 27. 5 Deslice la unidad de disco duro hacia la derecha para desconectarla del conector de la placa base.

  • Página 37: Colocación De La Unidad De Disco Duro

    Unidad de disco duro Colocación de la unidad de disco duro 1 Siga las instrucciones del apartado "Antes de comenzar" en la página 7. 2 Retire la nueva unidad de disco duro de su embalaje. Conserve el embalaje original para almacenar o transportar la unidad de disco duro.
  • Página 38 PRECAUCIÓN: Antes de encender el equipo, vuelva a colocar todos los tornillos y asegúrese de que no quede ninguno adentro. Si no lo hace, se podría dañar el equipo. Unidad de disco duro...

  • Página 39: Batería De Celda Del Espesor De Una Moneda

    PRECAUCIÓN: Solo un técnico certificado debe realizar reparaciones en el equipo. La garantía no cubre los daños por reparaciones no autorizadas por Dell. PRECAUCIÓN: Para evitar descargas electrostáticas, toque tierra usando una muñequera de conexión a tierra o toque periódicamente una superficie metálica no pintada (por ejemplo, un conector del equipo).

  • Página 40: Colocación De La Batería De Celda Del Espesor De Una Moneda

    Punta trazadora de plástico Batería de celda del espesor de una moneda Colocación de la batería de celda del espesor de una moneda 1 Siga las instrucciones del apartado "Antes de comenzar" en la página 7. 2 Inserte la batería de celda del espesor de una moneda en el zócalo de la batería en la placa base con el lado positivo hacia arriba.

  • Página 41: Placa Usb

    PRECAUCIÓN: Solo un técnico certificado debe realizar reparaciones en el equipo. La garantía no cubre los daños por reparaciones no autorizadas por Dell. PRECAUCIÓN: Para evitar daños en la placa base, extraiga la batería principal (consulte el apartado "Extracción de la batería" en la página 11) antes de manipular el interior del equipo.

  • Página 42: Colocación De La Placa Usb

    Cable de la placa USB Placa USB Lengüetas (2) Colocación de la placa USB 1 Siga los procedimientos que se indican en el apartado "Antes de comenzar" en la página 7. 2 Deslice los conectores de la placa USB en las ranuras de la base del equipo y encaje la placa USB en su sitio.

  • Página 43: Ensamblaje De Refrigeración

    PRECAUCIÓN: Solo un técnico certificado debe realizar reparaciones en el equipo. La garantía no cubre los daños por reparaciones no autorizadas por Dell. PRECAUCIÓN: Para evitar descargas electrostáticas, toque tierra usando una muñequera de conexión a tierra o toque periódicamente una superficie metálica no pintada (por ejemplo, un conector del equipo).

  • Página 44: Colocación Del Ensamblaje De Refrigeración

    Tornillos cautivos (4) Ensamblaje de refrigeración Cable del ventilador Cable de la pantalla Colocación del ensamblaje de refrigeración 1 Siga las instrucciones del apartado "Antes de comenzar" en la página 7. 2 Alinee los cuatro tornillos cautivos del ensamblaje de refrigeración con los orificios para tornillos de la placa base y apriete los tornillos en orden secuencial (indicado en el ensamblaje de refrigeración).

  • Página 45: Módulo Del Procesador

    PRECAUCIÓN: Solo un técnico certificado debe realizar reparaciones en el equipo. La garantía no cubre los daños por reparaciones no autorizadas por Dell. PRECAUCIÓN: Para evitar descargas electrostáticas, toque tierra usando una muñequera de conexión a tierra o toque periódicamente una superficie metálica no pintada (por ejemplo, un conector del equipo).

  • Página 46: Colocación Del Módulo Del Procesador

    PRECAUCIÓN: Para garantizar el máximo enfriamiento del procesador, no toque las zonas de transferencia del calor del ensamblaje de refrigeración del procesador. La grasa de la piel puede reducir la capacidad de transferencia de calor de las almohadillas térmicas. PRECAUCIÓN: Cuando extraiga el módulo del procesador, tire de él hacia arriba.
  • Página 47 NOTA: Si instalará un procesador nuevo, se le enviará un nuevo ensamblaje de refrigeración con una almohadilla térmica adherida, o bien recibirá una nueva almohadilla térmica junto con documentación en donde se muestra cómo se debe instalar correctamente. 2 Alinee la esquina de la pata 1 del módulo del procesador con la esquina de la pata 1 del zócalo ZIF y, a continuación, inserte el módulo del procesador.
  • Página 48 Módulo del procesador (para Inspiron 15-N5050/15-N5040 solamente)

  • Página 49: Cubierta De La Bisagra

    PRECAUCIÓN: Solo un técnico certificado debe realizar reparaciones en el equipo. La garantía no cubre los daños por reparaciones no autorizadas por Dell. PRECAUCIÓN: Para evitar descargas electrostáticas, toque tierra usando una muñequera de conexión a tierra o toque periódicamente una superficie metálica no pintada (por ejemplo, un conector del equipo).
  • Página 50 4 Dé la vuelta al equipo. 5 Haga palanca sobre la cubierta de la bisagra para separarla de la base del equipo. Cubierta de la bisagra Cubierta de la bisagra...

  • Página 51: Colocación De La Cubierta De La Bisagra

    Colocación de la cubierta de la bisagra 1 Siga las instrucciones del apartado "Antes de comenzar" en la página 7. 2 Alinee las lengüetas de la cubierta de la bisagra con las ranuras en la base del equipo y encaje la cubierta de la bisagra en su sitio. 3 Dé...
  • Página 52 Cubierta de la bisagra...

  • Página 53: Pantalla

    PRECAUCIÓN: Solo un técnico certificado debe realizar reparaciones en el equipo. La garantía no cubre los daños por reparaciones no autorizadas por Dell. PRECAUCIÓN: Para evitar descargas electrostáticas, toque tierra usando una muñequera de conexión a tierra o toque periódicamente una superficie metálica no pintada (por ejemplo, un conector del equipo).
  • Página 54 4 Siga las instrucciones del paso 3 al paso 8 de "Extracción del ensamblaje del reposamanos" en la página 27. 5 Extraiga la cubierta de la bisagra. Consulte el apartado "Extracción de la cubierta de la bisagra" en la página 49. 6 Desconecte el cable de la pantalla del conector de la placa base.
  • Página 55 Cable de la pantalla 7 Desconecte los cables de la antena de la Mini-card (minitarjeta) de los conectores de la minitarjeta. Consulte el apartado "Extracción de la minitarjeta" en la página 23. 8 Observe la colocación de los cables de la antena de la minitarjeta y del cable de la pantalla, y extraiga los cables de las guías.

  • Página 56: Colocación Del Ensamblaje De La Pantalla

    Ensamblaje de la pantalla Tornillos (4) Colocación del ensamblaje de la pantalla 1 Siga las instrucciones del apartado "Antes de comenzar" en la página 7. 2 Coloque el ensamblaje de la pantalla en su sitio y vuelva a colocar los cuatro tornillos (dos a cada lado) que fijan el ensamblaje de la pantalla a la base del equipo.

  • Página 57: Bisel De La Pantalla

    8 Vuelva a colocar los dos tornillos en la base del equipo. 9 Vuelva a colocar la batería. Consulte el apartado "Colocación de la batería" en la página 12. PRECAUCIÓN: Antes de encender el equipo, vuelva a colocar todos los tornillos y asegúrese de que no quede ninguno adentro.

  • Página 58: Colocación Del Bisel De La Pantalla

    Colocación del bisel de la pantalla 1 Siga las instrucciones del apartado "Antes de comenzar" en la página 7. 2 Vuelva a alinear el bisel de la pantalla por encima del panel de la pantalla y colóquelo en su sitio con cuidado. 3 Vuelva a colocar el ensamblaje de la pantalla.
  • Página 59 Cable de la cámara Tornillos (6) Panel de la pantalla Cubierta de la pantalla Cable de la pantalla Cables de la antena de la minitarjeta 7 Levante el panel de la pantalla para separarlo de la cubierta de la pantalla. 8 Extraiga los cuatro tornillos (dos en cada lado) que fijan los soportes del panel de la pantalla al panel de la pantalla.
  • Página 60 Tornillos (4) Soportes del panel de la pantalla (2) 9 Dé la vuelta al panel de la pantalla y colóquelo en una superficie limpia. 10 Levante la cinta que fija el cable de la pantalla al conector de la placa de la pantalla y desconecte el cable de la pantalla.

  • Página 61: Colocación Del Panel De La Pantalla

    Cinta Conector de la placa de la pantalla Cable de la pantalla Colocación del panel de la pantalla 1 Siga las instrucciones del apartado "Antes de comenzar" en la página 7. 2 Fije el cable de la pantalla a la parte posterior del panel de la pantalla. 3 Conecte el cable de la pantalla al conector de la placa de la pantalla y fíjelo con la cinta conductora.
  • Página 62 PRECAUCIÓN: Antes de encender el equipo, vuelva a colocar todos los tornillos y asegúrese de que no quede ninguno adentro. Si no lo hace, se podría dañar el equipo. Pantalla...

  • Página 63: Módulo De La Cámara

    PRECAUCIÓN: Solo un técnico certificado debe realizar reparaciones en el equipo. La garantía no cubre los daños por reparaciones no autorizadas por Dell. PRECAUCIÓN: Para evitar descargas electrostáticas, toque tierra usando una muñequera de conexión a tierra o toque periódicamente una superficie metálica no pintada (por ejemplo, un conector del equipo).

  • Página 64: Colocación Del Módulo De La Cámara

    Cubierta de la pantalla Lengüetas (2) Módulo de la cámara Cable de la cámara Colocación del módulo de la cámara 1 Siga las instrucciones del apartado "Antes de comenzar" en la página 7. 2 Conecte el cable de la cámara al conector del módulo de la cámara. 3 Utilice las marcas de alineación en la cubierta de la pantalla para colocar el módulo de la cámara en su sitio.
  • Página 65 PRECAUCIÓN: Antes de encender el equipo, vuelva a colocar todos los tornillos y asegúrese de que no quede ninguno adentro. Si no lo hace, se podría dañar el equipo. Módulo de la cámara...
  • Página 66 Módulo de la cámara...

  • Página 67: Placa Base

    PRECAUCIÓN: Solo un técnico certificado debe realizar reparaciones en el equipo. La garantía no cubre los daños por reparaciones no autorizadas por Dell. PRECAUCIÓN: Para evitar descargas electrostáticas, toque tierra usando una muñequera de conexión a tierra o toque periódicamente una superficie metálica no pintada (por ejemplo, un conector del equipo).
  • Página 68 8 Siga las instrucciones del paso 5 al paso 6 de "Extracción de la unidad de disco duro" en la página 35. 9 Extraiga el ensamblaje de refrigeración. Consulte el apartado "Extracción del ensamblaje de refrigeración" en la página 43. 10 Extraiga el procesador.

  • Página 69: Colocación De La Placa Base

    14 Levante la placa base formando un ángulo y libere los conectores de la placa de las ranuras en la base del equipo. NOTA: Según el equipo que haya seleccionado al momento de la compra, las dimensiones de la placa base y la ubicación de sus componentes podrían variar. Tornillos (2) Placa base Colocación de la placa base...

  • Página 70: Introducción De La Etiqueta De Servicio En El Bios

    5 Vuelva a colocar la minitarjeta. Consulte el apartado "Colocación de la minitarjeta" en la página 25. 6 Vuelva a colocar el procesador. Consulte el apartado "Colocación del módulo del procesador" en la página 46. 7 Vuelva a colocar el ensamblaje de refrigeración. Consulte el apartado "Colocación del ensamblaje de refrigeración"...
  • Página 71 3 Presione <F2> durante la POST para abrir el programa Configuración del sistema. 4 Vaya hasta la ficha de seguridad e introduzca la etiqueta de servicio en el campo de Etiqueta de servicio. Placa base...
  • Página 72 Placa base...

  • Página 73: Actualización Del Bios

    Es posible que tenga que actualizar el BIOS cuando haya una actualización disponible o cuando se sustituya la placa base. Para actualizar el BIOS: 1 Encienda el equipo. 2 Vaya a support.dell.com/support/downloads. 3 Busque el archivo de actualización del BIOS de su equipo: NOTA: La etiqueta de servicio del equipo se encuentra en una etiqueta en la parte inferior del equipo.
  • Página 74 6 Haga clic en Save (Guardar) para guardar el archivo en su escritorio. El archivo se descargará en el escritorio. 7 Haga clic en Close (Cerrar) si aparece la ventana Download Complete (Descarga completa). El icono del archivo aparece en el escritorio con el mismo título que el archivo de actualización del BIOS descargado.
