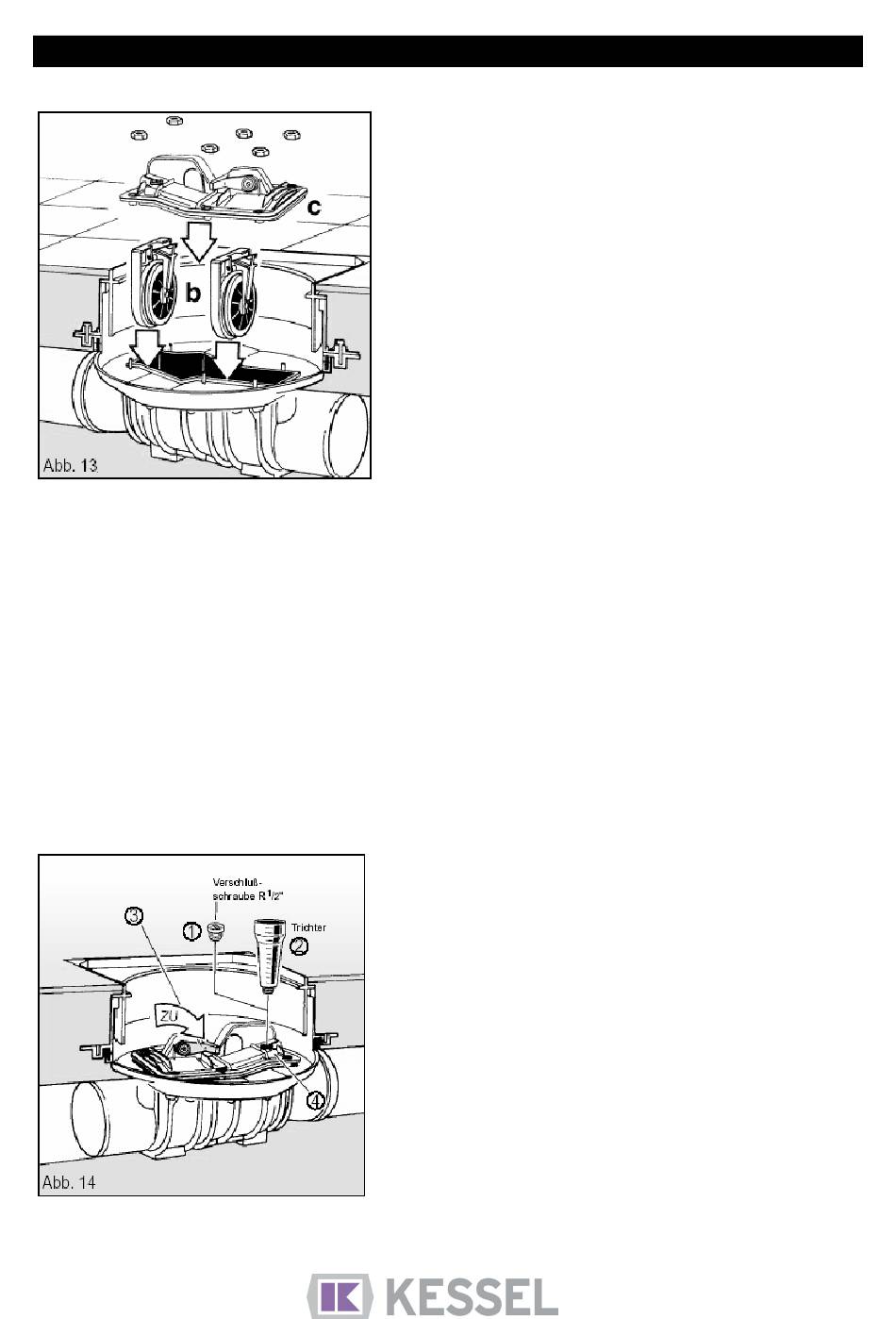

Fig. 13
4.2 Comprobación del funcionamiento según DIN 1986
Retirar el tornillo de cierre (1) R1/2" en la tapa (4) y atornillar el embudo (2). Poner la
palanca de mano (= cierre de emergencia (3)) de la tapa (4) en "CERRADO".
Añadir agua en el embudo (2) hasta que se alcance un nivel de agua de 100 mm.
Es preciso observar el nivel del agua en el embudo durante 10 min. y, en caso necesario,
mantenerlo al nivel inicial añadiendo más agua. La válvula anti-retorno se considera lo
suficientemente impermeable si durante este periodo no deben añadirse más de 500 cm
de agua.
ATENCIÓN: Tras la comprobación, retirar el embudo (2) y atornillar el tornillo de cierre (1)
junto con la junta en la tapa (4).
Volver a poner la palanca de mano en "ABIERTO"..
Fig. 14
4. Mantenimiento
Montaggio
a) Aplicar lubrificante en las juntas de las piezas
insertables por fuera, así como en la pieza guía de
los cierres de válvula.
b) Colocar de forma exacta las piezas insertables
c) Colocar tapa, apretar las tuercas en cruz. Par
de apriete máx. 10 Nm
d) Comprobar la unidad anti-retorno conforme al
manual.
Verschlußschraube R ½" = Tornillo de cierre R1/2"
Trichter = Embudo
ZU = CERRADO
