RCF-230CTD es un controlador para el control de la
refrigeración y/o la calefacción de una habitación. Está
destinado al control de actuadores térmicos o de un actuador
con función de 3 posiciones (incrementar o disminuir) y
también tiene una función para el control de un ventilador
de tres velocidades (para vigas frías).
El controlador utiliza tensión de alimentación 230 V CA.
Tiene salidas triac para calefacción / refrigeración 230 V CA
y relés de ventilador 230 V CA integrados, lo que significa
que no es necesario ningún módulo de relés independiente
para el ventilador y los actuadores.
RCF-230CTD dispone de comunicación vía RS485 (Modbus,
BACnet o EXOline) para su integración en los sistemas.
El dispositivo puede configurarse utilizando el software
Regio tool
©
, que puede descargarse gratuitamente en el
sitio web de Regin (www.regincontrols.com).
Aplicaciones
El controlador resulta adecuado para edificios en los que se
desee un confort óptimo con un menor consumo de energía,
por ejemplo, oficinas, escuelas, centros comerciales,
aeropuertos, hoteles, hospitales, etc.
Fácil de instalar
El diseño modular con placa inferior separada para el
cableado facilita la instalación y la puesta en servicio del
controlador. La placa inferior puede colocarse en su lugar
correspondiente antes de instalar la electrónica. El montaje
tiene lugar directamente en una pared o en una toma de pared.
Función de control
El controlador controla la calefacción y/o la refrigeración
de una habitación. Los parámetros de control, por ejemplo,
P-banda e I-tiempo, pueden ajustarse en la lista de parámetros
utilizando la pantalla Regio tool
puede modificarse utilizando los botones AUMENTAR ( )
y DISMINUIR ( ) situados en el frontal.
Véase también la sección «Información y uso de la pantalla»
en página 3.
©
. El valor predeterminado

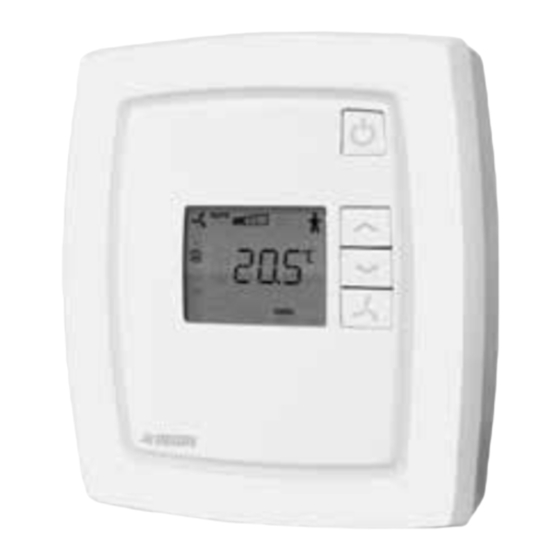

RCF-230CTD
RCF-230CTD
Controlador de habitación con comunicación
para sistemas de vigas frías con salidas para
dos actuadores térmicos o un actuador de
3 posiciones.
Destinado a controlar la calefacción y/o la refrigeración
en sistemas de 2 o 4 tuberías. El valor predeterminado y la
velocidad del ventilador se ajustan con los botones situados
en la parte frontal. Comunicación vía Modbus, BACnet
o EXOline.
Datos básicos acerca del RCF-230CAD
Tensión de alimentación 230 V CA
Relés integrados para un ventilador de
3 velocidades, 230 V CA
Entradas para contacto de ventana
y/o detector de presencia
Función para calefactor eléctrico
Entrada para cambio automático de refrigeración
/ calefacción
BTL comprobado con versión de software
1.2-1-00
Sensor externo o integrado
El controlador dispone de un sensor integrado. Alternativamente,
es posible utilizar la entrada para un sensor PT1000 externo.
Función de salida para actuadores térmicos
El dispositivo se suministra con la función desactivada. Cuando
se utilizan actuadores térmicos, el controlador funciona con salida
proporcional al tiempo, lo que proporciona un valor continuo de
la posición de apertura de la válvula. Los actuadores que pueden
utilizarse son RTAM-230 o RTAOM-230 de Regin junto con una
válvula adecuada. Utilizando actuadores térmicos, el controlador
puede controlar la calefacción y la refrigeración secuencialmente
con un actuador por la calefacción y otro para la refrigeración.
Protocolos de comunicación
El controlador de habitación dispone de un sistema automático de
detección y conmutación entre Modbus y EXOline. No obstante,
hay que ajustar manualmente BACnet utilizando la pantalla o
Regio tool
©
.
revisión
04
2016
