INSTRUCCIONES DE INSTALACIÓN Y USO
INSTALLATION INSTRUCTIONS AND USER GUIDE
GESTOR DE EXCEDENTES FOTOVOLTAICOS
ACUMULADORES ELNUR GABARRON
ENERGY SOLAR MANAGER FOR
STORAGE HEATERS ELNUR GABARRON

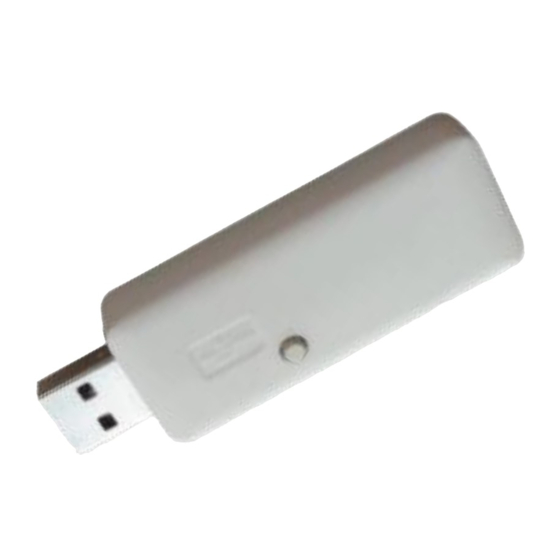

SOLAR BOX USB
Por favor, lea estas instrucciones atentamente antes de instalar o utilizar el equipo por primera vez.
Please read these instructions carefully before installing or using this appliance for the first time.
Publicidad
Resumen de contenidos para Elnur Gabarron SOLAR BOX USB
- Página 1 GESTOR DE EXCEDENTES FOTOVOLTAICOS ACUMULADORES ELNUR GABARRON ENERGY SOLAR MANAGER FOR STORAGE HEATERS ELNUR GABARRON SOLAR BOX USB Por favor, lea estas instrucciones atentamente antes de instalar o utilizar el equipo por primera vez. Please read these instructions carefully before installing or using this appliance for the first time.
-
Página 2: Contenido De La Caja
1. CONTENIDO DE LA CAJA 1 x Este manual 1 x Centralita G Control Hub USB. 2 x Medidor de potencia G Control PM. (Medidor + Transformador de intensidad) 2. INSTALACION 2.1. Instalación Medidores de potencia G Control PM. Instale los 2 medidores de potencia AC suministrados según el esquema mostrado: Medidor de consumo. -
Página 3: Instalación Centralita G Control Hub Usb
Siga las siguientes instrucciones para la instalación de cada uno de los medidores G Control PM. (Generación y Consumo) Desconecte el interruptor general automático del cuadro de mando y protección de su vivienda previamente a la instalación. Desconecte el inversor y la generación fotovoltaica previamente a la instalación. Advertencia: El medidor de potencia G Control PM es un medidor AC monofásico. -
Página 4: Aplicación Elnur Gabarron Solar Control
3. REGISTRO Y CONFIGURACIÓN DE LA INSTALACIÓN. APLICACIÓN MÓVIL 3.1 Aplicación Elnur Gabarron Solar Control El registro y creación de una cuenta de usuario es necesario para el control remoto de su instalación y para la configuración y gestión de los excedentes fotovoltaicos. - Página 5 Seleccione la franja horaria y en el paso siguiente el dispositivo Smartbox Wifi y siga las instrucciones del asistente. En el siguiente paso el asistente le pedirá conectar el USB a cualquier puerto USB disponible (puede ser el puerto USB del router o cualquier otro como, por ejemplo, los de los cargadores móviles), o si ya estaba conectado, le pedirá...
- Página 6 Introduzca ahora los datos de la red Wifi de su vivienda, a la que la centralita G Control Hub USB se va a conectar. A continuación, en el paso siguiente, el asistente le pedirá que vaya a la configuración del Wifi de su teléfono y se conecte a la red Wifi con nombre Smartbox_xxx No se requiere contraseña para esta red.
- Página 7 Finalmente, la aplicación le solicitará el nombre de la centralita G Control Hub USB. Puede ser diferente al nombre de la vivienda y únicamente será utilizado en caso de que varias centralitas estén vinculadas a la misma vivienda. El último paso es el registro automático de la centralita, este proceso puede durar varios segundos. Finaliza cuando el porcentaje alcanza el 100%.
- Página 8 Presione comenzar búsqueda y siga las instrucciones del asistente, pulsando con un clip en el pequeño pulsador situado en la parte superior del medidor. Puede comprobar el estado del medidor en función del pequeño LED frontal. Estado LEDS Descripción LED apagado No emparejado LED pardeando cada 2 segundos Emparejado correctamente...
- Página 9 1. CONTENTS 1 x This Manual 1 x G Control Hub USB 2 x G Control PM Power Meter (Meter + Current transformer) 2. INSTALLATION 2.1. G Control PM installation Install the 2 G Control PM meters following the below wiring diagram. Home Consumption power meter.
- Página 10 Follow the below instructions for the installation of the G Control PM power meters. (PV generation and home consumption) Disconnect the main switch of the consumer unit prior to the device installation. Disconnect the inverter and the PV generation before the device installation. Warning: The G Control PM is valid only for single-phase installations.
- Página 11 Elnur Gabarron Solar Control available in App Store for IOS and Play Store for Android. Enter a valid email address, that must be verified, and a password. An email will be automatically sent to your inbox to verify the registered email.
- Página 12 Now, select the home time zone and the Smartbox Wifi device and follow the instructions of the installation wizard. In the next step, the installation wizard will ask you to connect the Smartbox Wifi device to any available USB port (It can be the USB port of the router or any other such as, for example, those of mobile chargers), or if it was already connected, you must disconnect it and reconnect it again.
- Página 13 Introduce now the Wifi network user and password of your home, the one that the G Control Hub USB is going to be connected to. In the next step, go to your phone Wifi settings menu and connect to the Wifi network Smartbox_XXX. No password is needed.
- Página 14 Finally, the app asks for the G Control Hub USB name. This name may be different than the Home name, and will only be used in case you link more than one G Control Hub devices to the same Home. The last step is the automatic registering of the unit, this process may take several seconds.
- Página 15 Press “Star Search” button and use a clip to press the small button placed at the top of the meter. You can check that the meter has been linked by looking at the device LED. LEDS Status Description LED off Not linked LED flashing every 2 seconds Correctly linked...
- Página 16 ELNUR S.A. Travesía de Villa Esther, 11 28110 Algete - Madrid Tfno. Atención al Cliente Customer Service Telephone +34 91 628 1440 www.elnurgabarron.es www.elnurgabarron.com www.elnur.co.uk Como parte de la política de mejora continua, Elnur, s.a. se reserva el derecho a realizar modificaciones técnicas sin previo aviso.
