8 Grid Dispatching Function

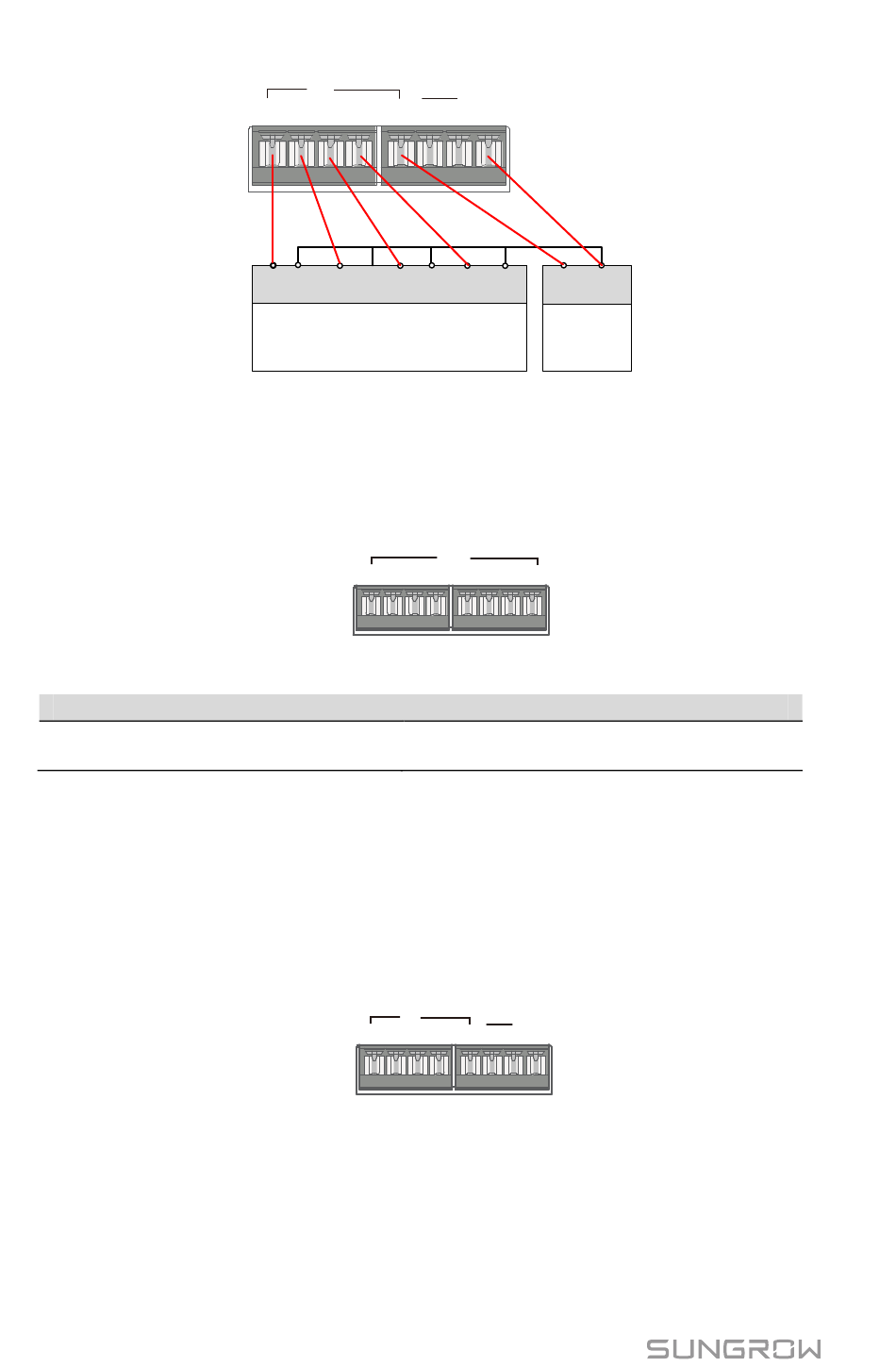

Fig. 8-3 Wiring of the active power dry contact
8.2.2 Interfaz de control Analogo
La interfaz de control analógico se encuentra en la parte inferior del COM100,
y se proporcionan una suma de 4 puertos de entrada analógica, como se
muestra en la figura a continuación.
Tab. 8-2 Definición de señal de interfaz de control analógico
Señal
1+, 1-, 2+, 2-
3+, 3-, 4+, 4-
El COM100 admite 4 entradas de 4 ～ 20 mA de corrientes analógicas o
4 entradas de 0 ～ 10 V de voltaje analógico.
8.2.3 Interfaz de control DRM
La interfaz de control de los modos de respuesta a la demanda (modos de
respuesta a la demanda, DRM para abreviar) se encuentra en la parte inferior
del Logger 1000 dentro del COM100, como se muestra en la figura a
continuación.
La interfaz DRM funciona junto con DI1 ~ DI4 para lograr la función DRM
El cableado entre el COM100 y el DRED es el siguiente:
30
DI
DRM
1
2
3
4
5
R C
1+ 1-
2+ 2-
3+
DI interface
Ripple Control Receiver
1+ 1-
2+ 2-
Definicion
4 Canales de entrada analogica
DI
1
2
3
0V
3-
4+ 4-
+
-
Fast-Stop
(emergency stop)
AI/DI
3+
3-
4+
4-
DRM
4
5
R C
0V
