La figura siguiente muestra la capacidad de carga de las salidas digitales cuando se utilizan
funciones tecnológicas y dependiendo de la temperatura ambiente.
①
Figura 7-2
Reducción de potencia (derating) de la corriente total de las entradas digitales (por cada
alimentación de tensión)
La figura siguiente muestra la capacidad de carga de la corriente para alimentaciones de
sensores de las entradas digitales.
①
Figura 7-3
Simultaneidad de las entradas digitales por grupo
Si la tensión máxima en las entradas es de 24 V, todas las entradas digitales pueden estar
simultáneamente en nivel alto (corresponde al 100 % de las entradas digitales).
Si la tensión máxima en las entradas es de 30 V, solo 12 de las 16 entradas digitales de un
grupo pueden estar simultáneamente en nivel alto (corresponde al 75 % de las entradas
digitales).
CPU 1512C-1 PN (6ES7512-1CK01-0AB0)
Manual de producto, 05/2021, A5E40898763-AB
Montaje horizontal

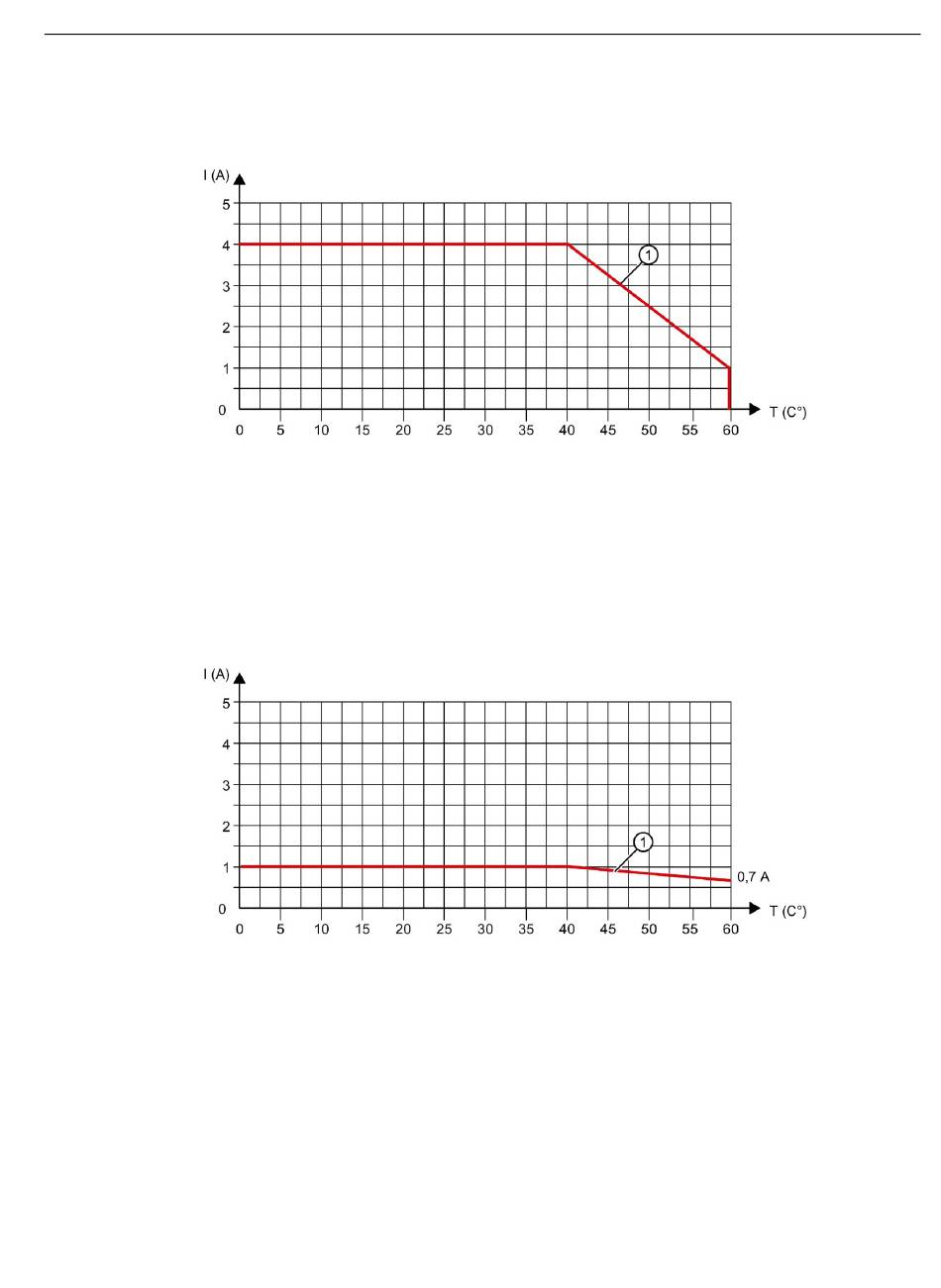

Capacidad de carga de las salidas digitales cuando se utilizan funciones tecnológicas
Montaje horizontal
Capacidad de carga de corriente de las alimentaciones de sensor de las entradas digitales
