Elementos de mando

1
5
1 -
LED de servicio "ON" (verde); se enciende tras aplicar tensión de
alimentación e intermitente cuando aparece un fallo de sistema
2 -
LED de alarma "AL1" (amarillo), se enciende al superar el valor
de respuesta ajustado >U/<f/>f e intermitente cuando aparece
un fallo de sistema
3 -
LED de alarma "AL2" (amarillo), se enciende al no alcanzar el
valor de respuesta ajustado <U/<f/>f e intermitente cuando
aparece un fallo de sistema
4 -
Display LC multifunción
5 -
Tecla Test "T":
Tecla hacia arriba: Modificación de la indicación del valor de
medida, desplazarse hacia arriba en el menú o modificación de
parámetros
Solicitar el autotest: Pulsar la tecla > 1,5 s
6 -
Tecla Reset "R":
Tecla hacia abajo: Modificación de la indicación del valor de
medida, desplazarse hacia abajo en el menú o modificación de
parámetros
Borrar mensajes de alarma guardados: Pulsar la tecla > 1,5 s
7 -

Tecla MENU:

Tecla ENTER: Confirmación de la indicación del valor de medida
o de las modificaciones de parámetros
Solicitar el sistema de menú: Pulsar la tecla > 1,5 s
Pulsar la tecla ESC > 1,5 s: Interrupción de una acción o saltar
un paso hacia atrás en el menú
2
3
6
7

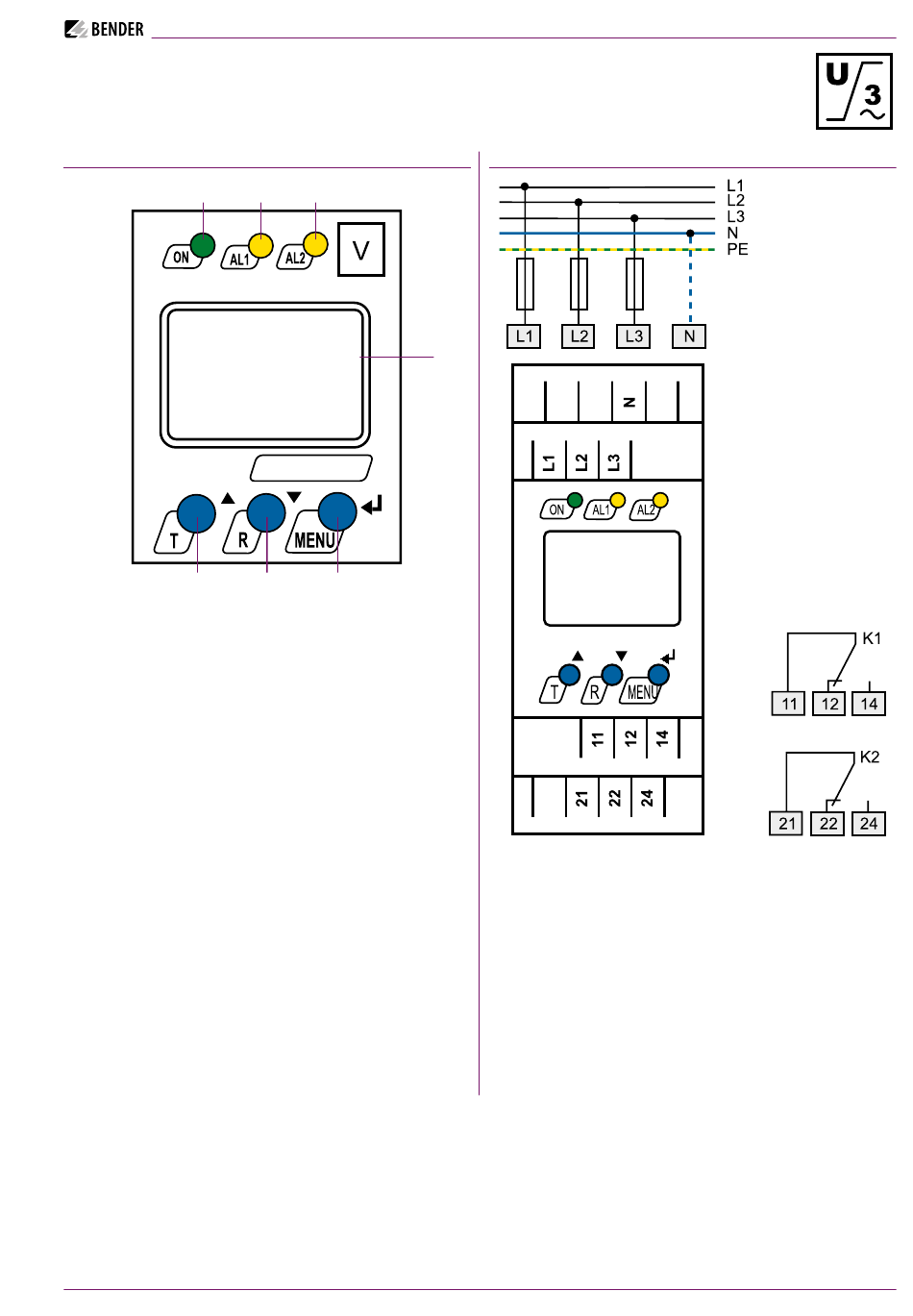

Relé de tensión multifunción LINETRAXX® VMD421H

Esquema de conexiones

4
4
1 -
Conexión del sistema/consumidor vigilado
2 -
Relé de alarma "K1": Programable para <U/>U/<f/>f/ERROR
3 -
Relé de alarma "K2": Programable para <U/>U/<f/>f/ERROR
4 -
Fusible como protección de conductores según DIN VDE
0100-430/IEC 60364-4-43
Recomendación: 6 A rápido. Si la alimentación se realiza desde
un sistema IT deberán protegerse ambos conductores.
1
2
3
VMD421H_D00138_01_D_XXES/06.2016
3
