Manual de operación y mantenimiento

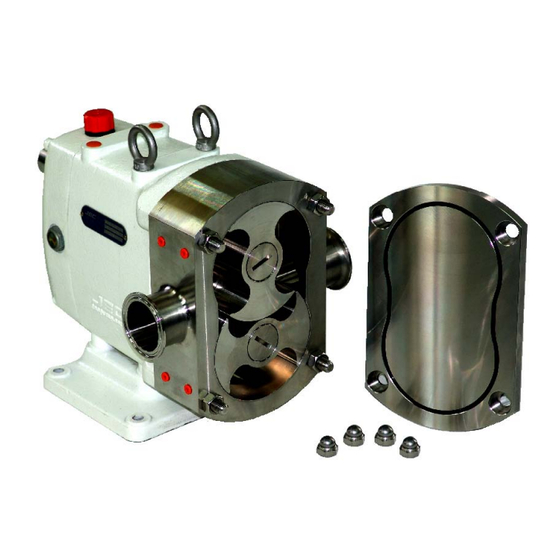

Serie ZL – Bombas rotativas de lóbulos
Manual de operación y mantenimiento
Serie ZL Q-Pumps
Bomba de Lóbulos
(Línea JEC)
Acceso "A" #103, Fraccionamiento Industrial Jurica, Querétaro, Qro., México, 76130
Teléfono: +52 (442) 218 4570 / 218 7400 Fax: +52 (442) 218 4577
www.qpumps.com
sales@qpumps.com
Publicidad
Tabla de contenido
Manuales relacionados para Q-Pumps ZL Serie
Resumen de contenidos para Q-Pumps ZL Serie
- Página 1 Manual de operación y mantenimiento Serie ZL – Bombas rotativas de lóbulos Manual de operación y mantenimiento Serie ZL Q-Pumps Bomba de Lóbulos (Línea JEC) Acceso “A” #103, Fraccionamiento Industrial Jurica, Querétaro, Qro., México, 76130 Teléfono: +52 (442) 218 4570 / 218 7400 Fax: +52 (442) 218 4577 www.qpumps.com...
-
Página 2: Descripción
Manual de operación y mantenimiento Serie ZL – Bombas rotativas de lóbulos DESCRIPCIÓN Este manual contiene instrucciones de instalación, operación, ensamble y reparación para las bombas serie ZL línea JEC Las bombas rotativas de la serie ZL son de desplazamiento positivo con rotores sin contacto entre si y certificadas con EHEDG (European Hygieic Equipment Design Group). -
Página 3: Tabla De Contenido
Manual de operación y mantenimiento Serie ZL – Bombas rotativas de lóbulos CONTENIDO Descripción del equipo------------------------------------------------------------------------------ 4 • Principio de operación • Dirección de rotación Información técnica---------------------------------------------------------------------------------- 5 • Especificaciones • Materiales de construcción • Sellos mecánicos Dimensiones de la bomba--------------------------------------------------------------------------6 Instalación ----------------------------------------------------------------------------------------------7 •... -
Página 4: Descripción Del Equipo
Manual de operación y mantenimiento Serie ZL – Bombas rotativas de lóbulos DESCRIPCIÓN DEL EQUIPO PRINCIPIO DE OPERACIÓN Estas bombas son de desplazamiento positivo con rotores de lóbulos. El volumen en la succión aumenta cuando los rotores giran y el producto es succionado hacia el interior de la bomba. Es entonces transportado en espacio q existe entre los lóbulos y la periferia de la carcaza de la bomba hacia el lado de descarga. -
Página 5: Información Técnica
Manual de operación y mantenimiento Serie ZL – Bombas rotativas de lóbulos INFORMACIÓN TÉCNICA ESPECIFICACIONES Conexión Max. Max. Presión estándar Desplazamiento veloci diferencial Serie Modelo Int. Gal/ Gal/ Lt/rev Pulg. ZL110-005-20 0.05 1.10 1.32 1000 ZL115-012-12 0.12 2.64 3.17 ZL120-021-08 0.21 4.61 5.54... -
Página 6: Dimensiones De La Bomba
Manual de operación y mantenimiento Serie ZL – Bombas rotativas de lóbulos DIMENSIONES DE LA BOMBA Dimensiones en milímetros Dimensiones en milímetros... -
Página 7: Instalación
Manual de operación y mantenimiento Serie ZL – Bombas rotativas de lóbulos INSTALACIÓN DESEMPAQUE Cheque el contenido al desempacar su bomba. Inspeccione cuidadosamente en busca de cualquier daño ocurrido durante el envío, repórtelo inmediatamente al transportista. Deje los tapones protectores en los puertos de succión y descarga hasta el momento en el q se vaya a instalar la bomba. -
Página 8: Mantenimiento Preventivo
Manual de operación y mantenimiento Serie ZL – Bombas rotativas de lóbulos MANTENIMIENTO PREVENTIVO MANTENIMIENTO DEL SELLO • Visualmente inspeccione el sello mecánico de la flecha • Anualmente cambie el sello en condiciones normales. • Reemplace los sellos cuantas veces sea necesario bajo condiciones de trabajo severas (productos abrasivos, corrosivos y cuando se opere en seco). -
Página 9: Mantenimiento
Manual de operación y mantenimiento Serie ZL – Bombas rotativas de lóbulos MANTENIMIENTO ¡PRECAUCIÓN! MIENTRAS LA BOMBA OPERA PUEDE CAUSAR LESIONES A CUALQUIERA QUE ESTÉ EN CONTACTO CON LAS PARTES EN MOVIMIENTO. DESCONECTE LA ENERGÍA ELÉCTRICA Y BLOQUÉELA ANTES DE DESENSAMBLAR LA BOMBA. UTILICE DISPOSITIVOS DE SEGURIDAD DE TAL FORMA QUE ÚNICAMENTE LA PERSONA QUE DA MANTENIMIENTO PUEDA ACTIVAR LA ENERGÍA. - Página 10 Manual de operación y mantenimiento Serie ZL – Bombas rotativas de lóbulos Retire los pernos del rotor y los resortes de las arandelas. Figura 4 Se puede retirar los rotores de la carcaza (3) jalándolos firmemente en línea recta. Si están atorados golpee suavemente desde la parte trasera de la carcaza con el matillo de goma como muestra...
- Página 11 Manual de operación y mantenimiento Serie ZL – Bombas rotativas de lóbulos Maneje con cuidado los separadores para evitar dañarlos cuando haga el ensamble. Figura 10 Figura 11 Figura 12 Limpie y examine cada elemento en busca de daños. Reemplace los componentes dañados cuando sea necesario.
-
Página 12: Ensamble Del Sello
Manual de operación y mantenimiento Serie ZL – Bombas rotativas de lóbulos ENSAMBLE DEL SELLO Revise cada pieza de su kit de sello (por cualquier daño) antes de instalarlo. Coloque la carcaza de la bomba volteando hacia abajo, ponga el nuevo sello dentro de la carcaza y ajuste los pernos (Figuras 16 y 17). -
Página 13: Tolerancia De Separación Entre Los Rotores
Manual de operación y mantenimiento Serie ZL – Bombas rotativas de lóbulos TOLERANCIA DE SEPARACIÓN ENTRE LOS ROTORES ¡Precaución! Se debe de mantener un espacio libre en el rotor para lograr una mayor eficiencia en el bombeo, prevenir el contacto entre rotores, carcaza y el frente de la cubierta durante la operación. -
Página 14: Sincronización De Los Rotores
Manual de operación y mantenimiento Serie ZL – Bombas rotativas de lóbulos SINCRONIZACIÓN DE LOS ROTORES La sincronización debe ser constante para obtener una máxima eficiencia en el bombeo y evitar el contacto entre los rotores durante la operación. Si la eficiencia de bombeo es más baja de la esperada, o si los rotores tienen contacto, revise la sincronía del rotor y ajústela si es necesario. -
Página 15: Cambio De Flechas Y Rodamientos
Manual de operación y mantenimiento Serie ZL – Bombas rotativas de lóbulos CAMBIO DE FLECHAS Y RODAMIENTOS ¡PRECAUCIÓN! MIENTRAS LA BOMBA OPERA, PUEDE CAUSA LESIONES SEVERAS A CUALQUIERA Q HAGO CONTACTO CON LAS PARTES EN ROTACIÓN. CORTE LA FUENTE DE ENERGÍA Y ASEGÚRELA ANTES DE DESENSAMBLARLA. UTILICE DISPOSITIVOS DE SEGURIDAD A LOS QUE SÓLO LA PERSONA RESPONSABLE DE LA BOMBA TENGA ACCESO. -
Página 16: Ensamble De La Caja De Engranes
Manual de operación y mantenimiento Serie ZL – Bombas rotativas de lóbulos ENSAMBLE DE LA CAJA DE ENGRANES Coloque el rotor (5) en una superficie plana. Lubrique las áreas frontales y traseras de los rodamientos de las flechas motriz y conducida con aceite. Inserte las flechas en las ranuras del rotor. -
Página 17: Problemas Frecuentes
Manual de operación y mantenimiento Serie ZL – Bombas rotativas de lóbulos PROBLEMAS FRECUENTES Causa Solución Problema No gira Resetear interruptores, revisar Interrupción de la corriente eléctrica. fusible. Enganches o cintas no conectadas. Cambiar o ajustar. Flecha o engranes rasgados. Cambiar. -
Página 18: Esquema De Componentes
Manual de operación y mantenimiento Serie ZL – Bombas rotativas de lóbulos ESQUEMA DE COMPONENTES Y LISTA DE PARTES ..........
