21
Instalación del capó
Piezas necesarias en este paso:
1
Capó
Procedimiento
1.
Inserte los pasadores del capó en las ranuras
del parachoques
Nota:
La pestaña del soporte del faro bloquea
los pasadores en su sitio cuando los pasadores
están correctamente enganchados.

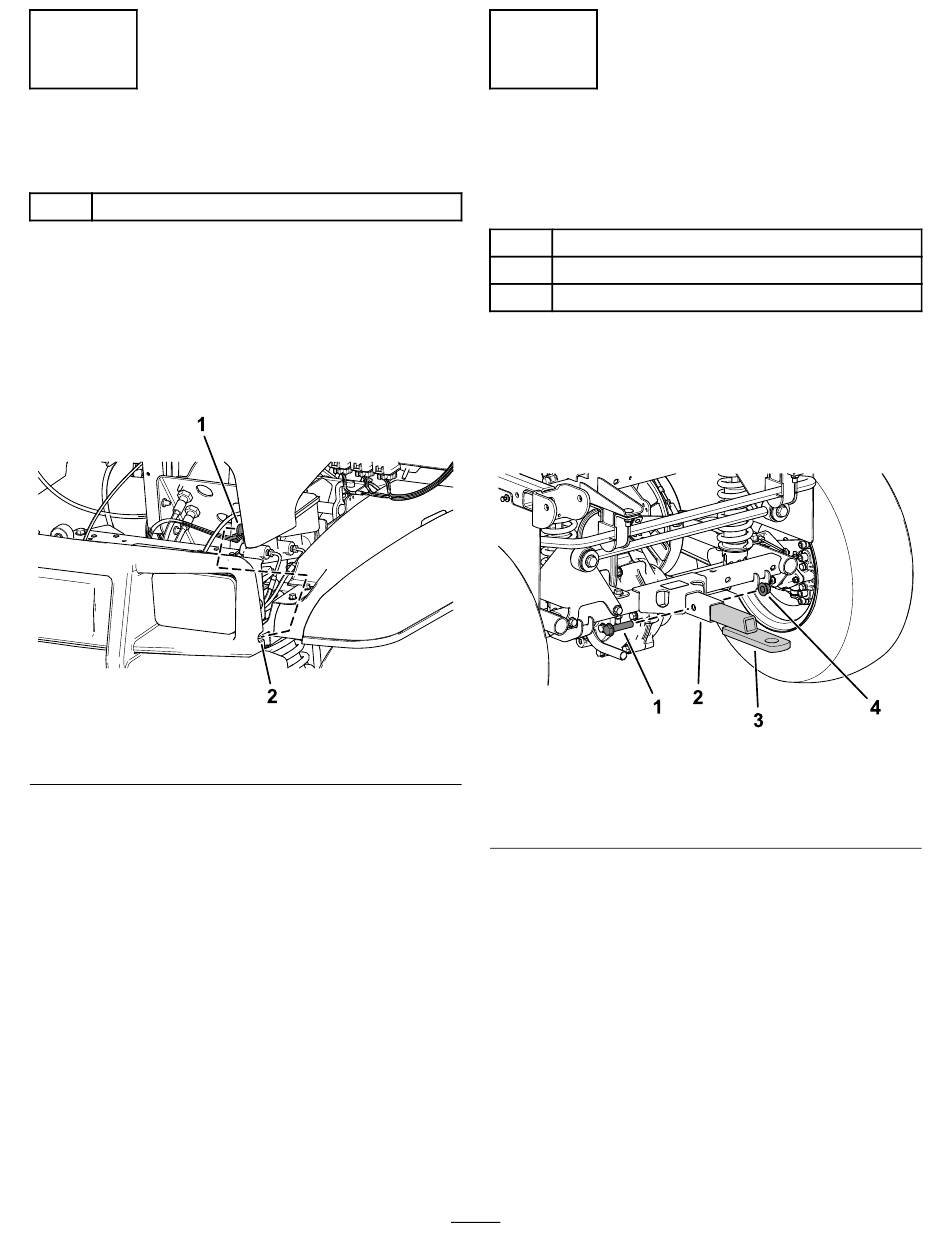

Figura 62
1. Pasador
2.
Sujete el capó con los cierres.
(Figura
62).
2. Ranura del parachoques
22
Instalación del conjunto del
enganche
Piezas necesarias en este paso:
1
Conjunto del enganche
1
Perno con arandela prensada (½" x 2¼")
1
Contratuerca (½")
Procedimiento
Instale el conjunto del enganche al tubo del receptor
con el perno con arandela prensada (½" x 2¼") y la
contratuerca (½"), tal y como se muestra en
63.
g191716
1. Perno con arandela
prensada (½" x 2¼")
2. Tubo receptor
27
Figura 63
3. Conjunto del enganche
4. Contratuerca (½")
laFigura
g198862
