Instalación eléctrica
6
Conexiones eléctricas
6.12.29 X5502: Desconexión segura – Entrada
142
Instrucciones de funcionamiento – MOVIPRO
¡ADVERTENCIA!
Peligro de sufrir lesiones por desconexión no segura de la unidad cuando la cone-
xión está puenteada.
Lesiones graves o fatales.
• Puentee la conexión solo cuando la unidad no deba cumplir ninguna función de
seguridad según EN ISO 13849-1.
NOTA
Utilice para este conexión únicamente cables apantallados.
Esta conexión está identificada mediante un anillo amarillo.
Función
Entrada para desconexión segura
Tipo de conexión
M12, 5 polos, hembra, codificado en A

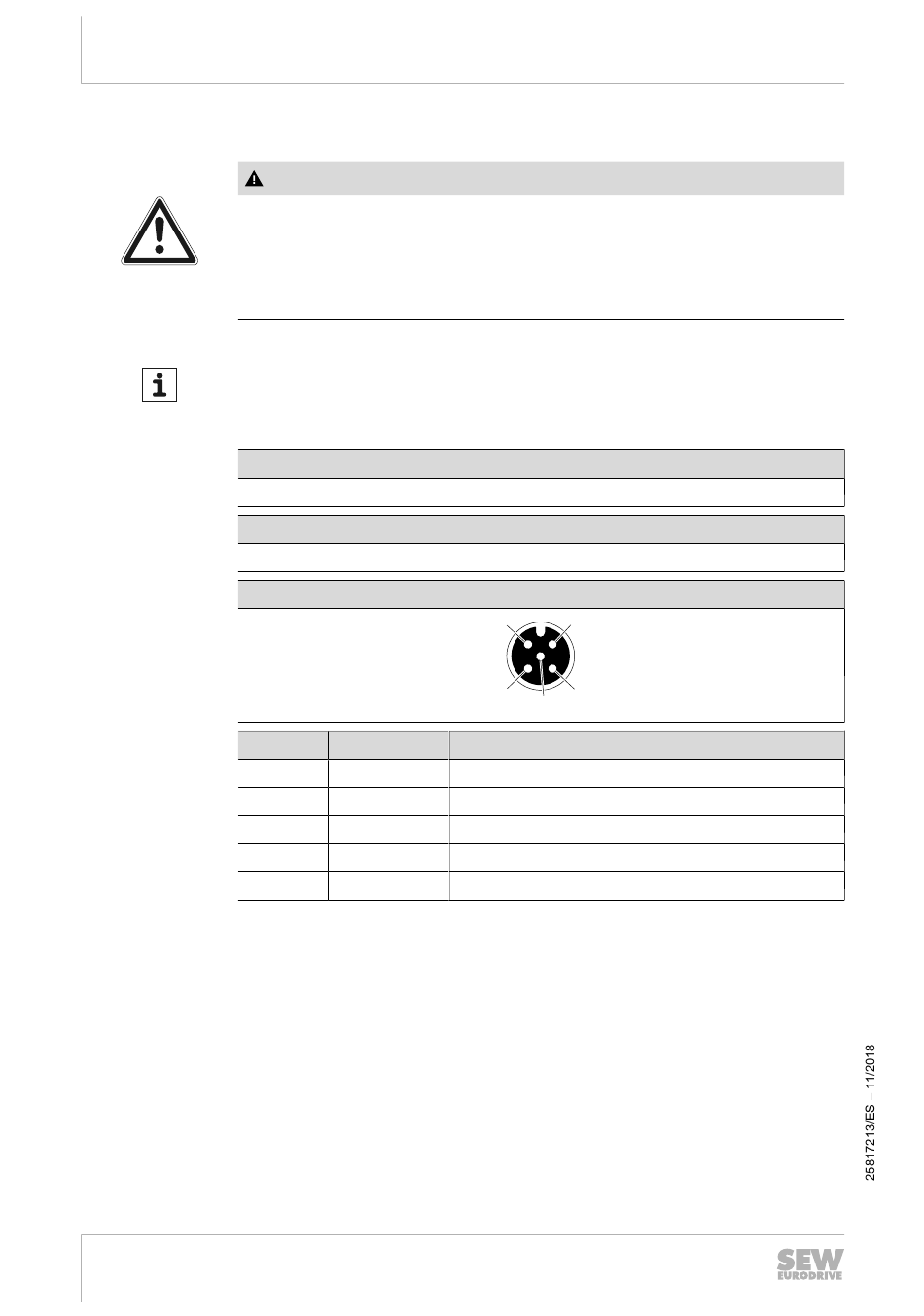

Esquema de conexiones
N.º Nombre
1 +24V
2 STO-
3 0V24
4 STO+
5 res.
®
PHC2.A-A..M1-..2A-C5
1
2
4
3
5
Función
Salida 24 V CC
Potencial de referencia 0V24 para desconexión segura
Potencial de referencia 0V24
Entrada de 24 V CC para desconexión segura
Reservado
