DIAGRAMAS DE CONEXIÓN DE
CABLES DE LA FUENTE DE PODER
A LN-25 PRO EXTREME
A TRAVÉS DE LAS CONFIGURACIONES
DEL ARCO
Fuentes de Poder CC con Terminales de Salida
Siempre Calientes (Vea la Figura A.5)
Fuente de Poder CC
Ranger 250, 250 LPG
Ranger 305G , 305D
Commander 300
Vantage 300, 400, 500
Air Vantage 500
Ranger 10, 000
Ranger Fase 3
SAE 400 con adaptador CV
Soldadora de Combustión
Interna con Módulo de
Alimentador de Alambre
Si la fuente de poder tiene un interruptor
Remoto/Local, coloque éste en la posición Local.
Coloque el interruptor CV/CC en el alimentador en la
posición "CC".
Fuentes de Poder CV con Conectores de Borne e
Interruptor Remoto/Local (Vea la Figura A.6)
CV-655
DC-400
DC-600
DC-655
V450-Pro
Coloque el interruptor Remoto/Local de la fuente de
poder en la posición Local.
Coloque el interruptor CV/CC en el alimentador en la
posición "CV".
INSTALACIÓN

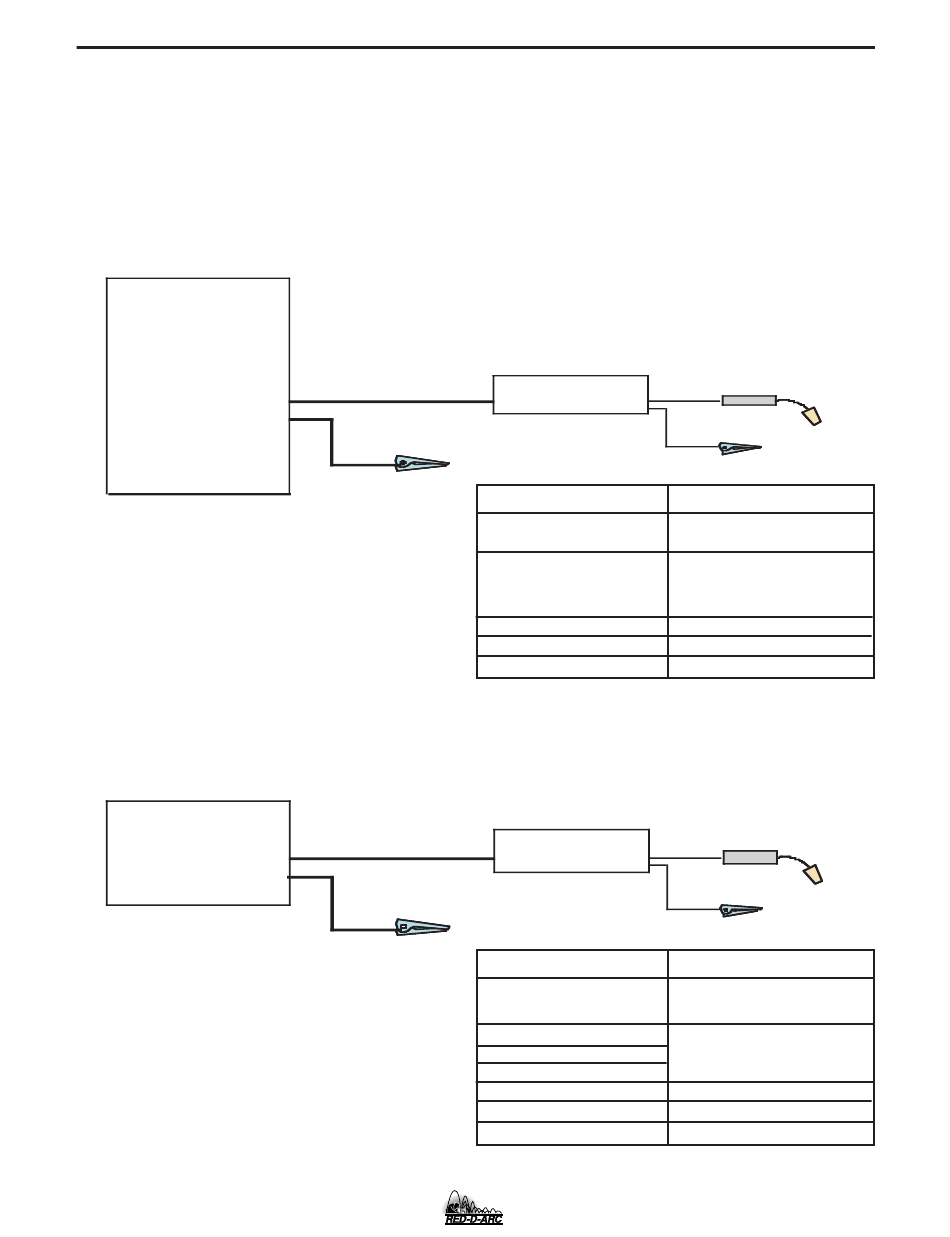

FIGURA A.5
LN-25 PR
E l e c t r o d o
Trabajo
Ver Literatura Magnum
FIGURA A.6
LN-25 PRO EXTREME
Electrodo
(A través del arco)
Trabajo
Ver Literatura Magnum
LN-25 PRO EXTREME
O EXTREME O
(A través del arco)
Pinza de trabajo
K#
K2613-3 LN-25 PRO EXTREME
KP1695-XX
KP1696-XX Kit de Rodillos Impulsores
KP1697-XX
K1803-1
Pinza de trabajo
K#
K2613-3 LN-25 PRO EXTREME
KP1695-XX
KP1696-XX Kit de Rodillos Impulsores
KP1697-XX
K1803-1
A-6
Descripción
Pistola de Soldadura
Fuente de Poder CC
Cables de Soldadura
Descripción
Pistola de Soldadura
Fuente de Poder CV
Cables de Soldadura
