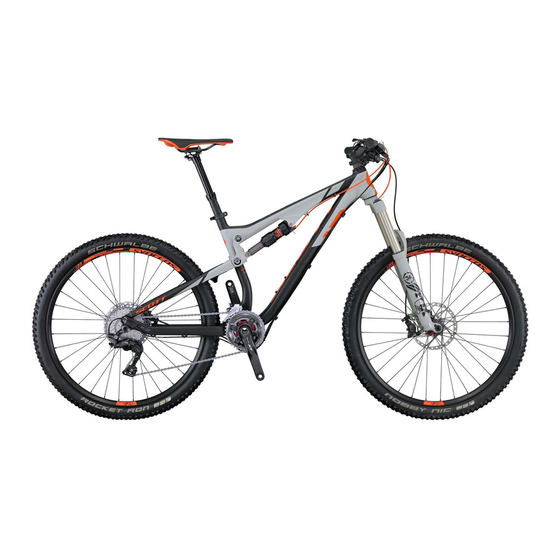

Scott Genius Manual Del Usuario
Ocultar thumbs
Ver también para Genius:
- Manual del usuario (16 páginas) ,
- Manual de instrucciones (22 páginas)
Tabla de contenido
Publicidad
Enlaces rápidos
All rights reserved © 2016 SCOTT Sports SA
Distribution:
SSG (Europe) Distribution Center SA, P.E.D. Zone C1, Rue du Kiell 60, 6790 Aubange, Belgium
v6.1/30082016
WWW.SCOTT-SPORTS.COM
SCOTT Sports SA
Route du Crochet 17, CH–1762 Givisiez
Phone: +41 26 460 16 16 | Fax: +41 26 460 16 00
Email: scottsupport@scott-sports.com
SCOTT GENIUS
USER MANUAL 2016
W W W . S C O T T - S P O R T S . C O M
Publicidad
Tabla de contenido
Manuales relacionados para Scott Genius
Resumen de contenidos para Scott Genius
- Página 1 SCOTT GENIUS USER MANUAL 2016 All rights reserved © 2016 SCOTT Sports SA Distribution: SSG (Europe) Distribution Center SA, P.E.D. Zone C1, Rue du Kiell 60, 6790 Aubange, Belgium v6.1/30082016 W W W . S C O T T - S P O R T S . C O M WWW.SCOTT-SPORTS.COM...
-
Página 2: Tabla De Contenido
Assembly of the Remote Cable FAmortiguador FOX Nude y Mando Remoto Twinloc Configuracion Basica del Mando Twinloc Con el El modelo Genius debería ser ajustado específicamente para el Amortiguador FOX Nude usuario con el objeto de alcanzar el máximo nivel de seguridad y la mejor experiencia al utilizarla. -
Página 3: Concepto Genius
• CONCEPTO GENIUS GEOMETRIA/ESPECIFICACIONES TECNICAS GENIUS 700 La nueva Genius es el resultado de 2 años de investigación y desarrollo sobre una de las Recorrido 150/100/0mm bicis trail/maratón mas ligeras disponible en el mercado, situando la bascula por debajo de... -
Página 4: Geometria/Especificaciones Tecnicas Genius 900 / 700 Plus
4.7 in DIRECCIÓN SCOTT TC entre bloqueo, modo tracción y modo descenso sobre la marcha, el TWINLOC LONGITUD TUBO 570.3 mm 22.5 in 569.0 mm 22.4 in 600.3 mm 23.6 in 598.9 mm 23.6 in 625.2 mm 24.6 in 623.8 mm 24.6 in 650.2 mm 25.6 in 648.8 mm 25.5 in permite el control remoto en la horquilla cambiando desde la posición mas cerrada a modo... - Página 5 Por lo tanto, SCOTT ofrece 2 mandos TWINLOC XL de acuerdo a las siguientes Para el montaje del control remoto de la horquilla existen dos pletinas diferentes que son combinaciones de Horquilla/amortiguador: intercambiables entre sí. Pueden cambiarse en unos minutos para adaptarse a la horquilla elegida.
-
Página 6: Assembly Of The Remote Cable
Si así fuera, gire el tensor hasta que desaparezca la holgura. Mando remoto Pulsador para liberar Cables de mando remoto Tornillo de cable de horquilla Tornillo de cable de amortiguador | 10 ESPAÑOL ESPAÑOL 11 | GENIUS | 2016 BIKE USER MANUAL 2016 BIKE USER MANUAL | GENIUS... -
Página 7: Configuracion Basica Del Mando Twinloc Con El Amortiguador Fox Nude
Para asegurar el perfecto funcionamiento del amortiguador Fox Nude es muy importante seguir los pasos aquí indicados. En Genius de carbono encontrara un guiado interno de los cables. Empuje el cable primero a través del guiado superior En el modelo Genius de aluminio del mando remoto y luego a través del guiado del... -
Página 8: Configuracion Basica Del Mando Twinloc Con El Amortiguador Fox Ctd
• • CONFIGURACION BASICA DEL MANDO TWINLOC CON EL CONFIGURACION DEL MODELO GENIUS CON AMORTIGUADOR FOX CTD AMORTIGUADOR FOX NUDE O FOX CTD El montaje del cable remoto es muy similar al anteriormente mencionado en el apartado del El ajuste del Fox Nude o Fox CTD puede ser realizado en tan solo unos minutos. -
Página 9: Sag
Tras el desmontaje del amortiguador, ambos tornillos deberían ser apretados con un par de 10Nm/88in-lbs. Si esto no se realiza correctamente el amortiguador puede resultar dañado. | 16 ESPAÑOL ESPAÑOL 17 | GENIUS | 2016 BIKE USER MANUAL 2016 BIKE USER MANUAL | GENIUS... -
Página 10: Ajuste De Otros Modelos De Amortiguador
PF 50-61mm 18mm UD for 1 1/18" fork PRD 14860 modelo Genius, ya que ambas partes han sido diseñadas para un rendimiento perfecto. Otros amortiguadores en Genius Si quiere utilizar un amortiguador diferente al original, asegúrese de que no entrará en •... -
Página 11: Ajuste Altura Pedalier
AJUSTE ALTURA PEDALIER MONTAJE DESVIADOR DELANTERO (FD) En el modelo Genius equipadas con amortiguadores Nude 2 o DT M3 puede ajustar la altura En todos los cuadro Genius de pedalier en dos posiciones distintas, dando la vuelta al chip de geometría situado en la encontrara un desviador bieleta del cuadro. -
Página 12: Guía-Cadenas
Detalles de montaje en cuadro Genius de aluminio: Tanto el cuadro de carbono como el de aluminio son compatibles con los sistemas ISCG de guía-cadenas. El adaptador puede ser pedido a través de su distribuidor SCOTT con la referencia: 229730 ISCG adaptor Genius 2013... - Página 13 Por favor asegúrese de respetar los 40mm de distancia entre los cables y la caja pedalier para evitar cambios indeseados o daños en las fundas. El guía-cables puede ser pedido a través de su distribuidor SCOTT con la referencia: 229723...
-
Página 14: Cuadros Con Triangulo De Aluminio
La tija ha de introducirse en el cuadro un mínimo de 100mm. Nunca utilice un diámetro de tija distinto de 31.6mm o monte un reductor entre la tija y el cuadro. 229724 Cable Clamping Set Genius alloy 2013 one size | 26 ESPAÑOL ESPAÑOL... -
Página 15: Puntera Intercambiable
Si tiene que sustituir lo rodamientos, puede pedir el kit de mantenimiento a través de su distribuidor SCOTT. En caso de precisar otra medida de cierre RWS, SCOTT ofrece en opción las siguientes referencias: En caso de cambiar los rodamientos debería contactar con su distribuidor SCOTT ya que son necesarias las herramientas específicas para el montaje/desmontaje. -
Página 16: Garantia
