Determinar el ángulo entre el eje de referencia
angular y una arista de la pieza
8 Seleccionar la función de palpación: pulsar la softkey
PALPAR ROT
8 Angulo de giro: Anotar el ángulo de giro visualizado, en
el caso de que se quiera volver a repetir después el
giro básico realizado anteriormente.
8
Realizar el giro básico a partir del lado a comparar
(véase „Compensación de la inclinación de la pieza"
en página 18)
8 Con la softkey PALPAR ROT se visualiza como ángulo
giratorio el ángulo entre el eje de referencia angular y
la arista de la pieza
8 Eliminar el giro básico o reproducir de nuevo el giro
básico original:
8 Fijar el punto de referencia al valor anotado

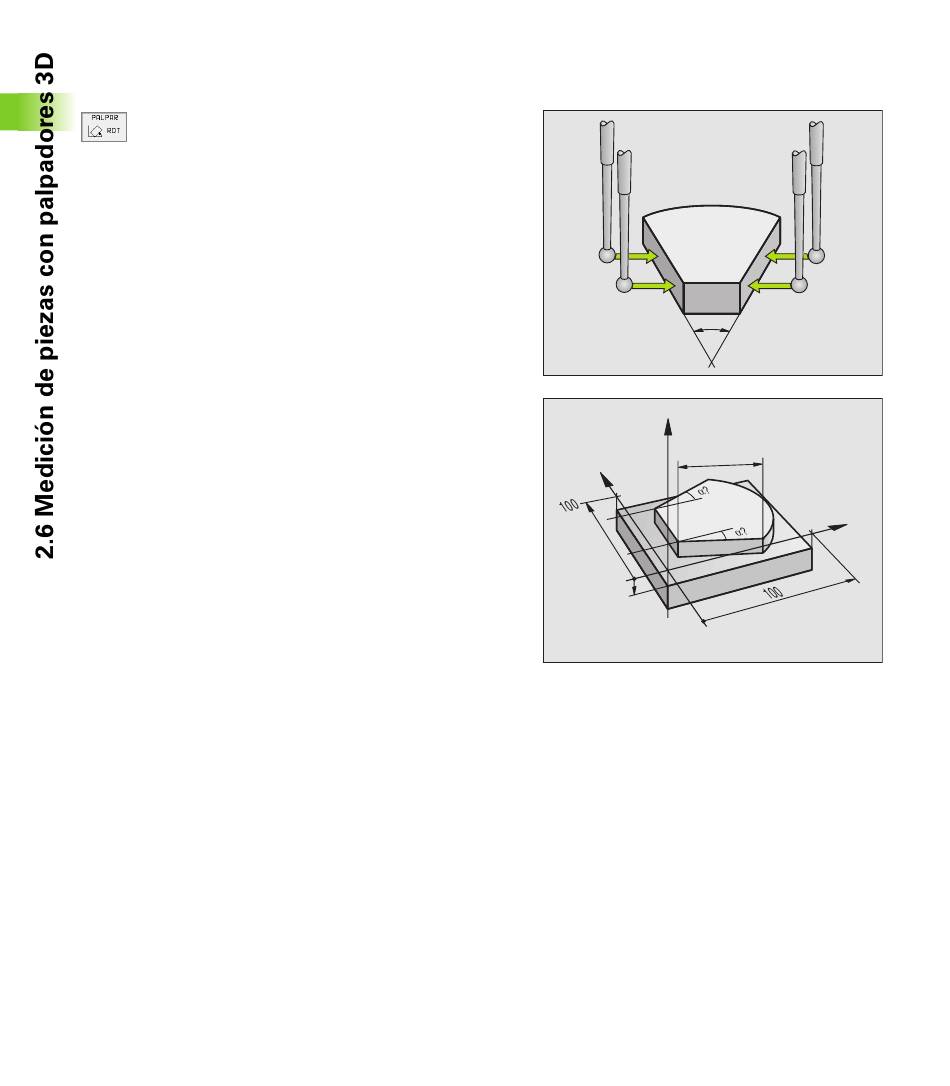

Determinar el ángulo entre dos aristas de la pieza
8 Seleccionar la función de palpación: pulsar la softkey PALPAR ROT
8 Angulo de giro: Anotar el ángulo de giro visualizado, en el caso de
que se quiera volver a reproducir posteriormente
8 Realizar el giro básico para el primer lado (véase „Compensación de
la inclinación de la pieza" en página 18)
8
Asimismo se palpa el segundo lado igual que en un giro básico, ¡no
fijar el ángulo de giro a 0!
8 Con la softkey PALPAR ROT visualizar el ángulo PA entre las aristas
de la pieza como ángulo de giro
8 Eliminar el giro básico o volver a reproducir el giro básico original:
Fijar el ángulo de giro al valor anotado
26 2 Ciclos de palpación en los modos de funcionamiento Manual y Volante electrónico
PA
Z
L?
Y
– 1 0
X
