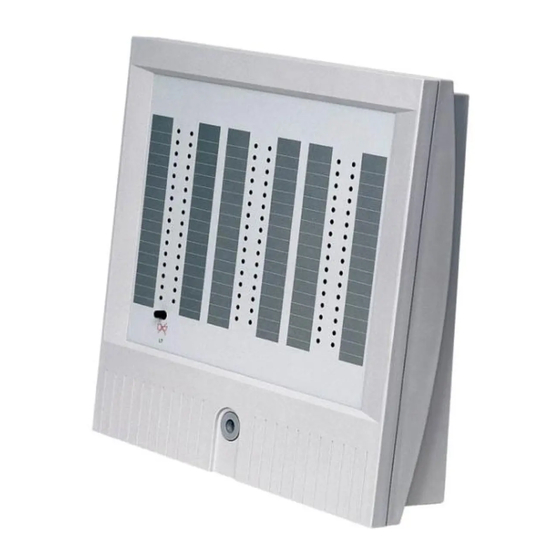

Bosch BAT 100 LSN Guia De Funcionamiento
Panel indicador
Ocultar thumbs
Ver también para BAT 100 LSN:
- Guia de funcionamiento (14 páginas) ,
- Nota de instalación (49 páginas)
Publicidad
Enlaces rápidos
Publicidad
Manuales relacionados para Bosch BAT 100 LSN
Resumen de contenidos para Bosch BAT 100 LSN
- Página 1 Panel indicador BAT 100 LSN Guía de funcionamiento...
-
Página 3: Tabla De Contenido
Panel indicador Índice | es Tabla de contenidos Seguridad Información breve Descripción del sistema Instalación Conexión Mantenimiento Datos técnicos Bosch Sicherheitssysteme GmbH Guía de funcionamiento 2015.12 | 6.0 | F.01U.004.269... -
Página 4: Seguridad
La carcasa del panel BAT 100 LSN puede alojar un máximo de tres kits ATG 420 LSNi. Un kit ATG 420 LSNi contiene 32 puntos indicadores con tres colores (rojo, verde y amarillo) y tres estados (apagado, activo continuamente o parpadeando). -
Página 5: Descripción Del Sistema
FPA-5000 FPA-1200 BAT 100 LSN Figura 3.1: Lazo LSN con BAT 100 LSN El panel indicador BAT 100 LSN puede integrarse en un lazo o ramal LSN en cualquier posición. Bosch Sicherheitssysteme GmbH Guía de funcionamiento 2015.12 | 6.0 | F.01U.004.269... -
Página 6: Posición Descripción
| Seguridad Panel indicador Figura 3.2: Descripción general del panel BAT 100 LSN Posición Descripción Base de la carcasa ATG con 32 LED Botón para realizar la prueba de pantalla de LEDs o apagar el zumbador Contacto de sabotaje Instalación... - Página 7 Afloje los tornillos de la carcasa y retire la tapa de la carcasa (consulte la figura 4.3): – Separe la tapa 1 cm aproximadamente por su parte inferior (1). – Levante la tapa ligeramente hacia arriba (2). – Extraiga la tapa (3). Bosch Sicherheitssysteme GmbH Guía de funcionamiento 2015.12 | 6.0 | F.01U.004.269...
- Página 8 (6) y fije el tornillo superior. Fije los kits ATG a los separadores del panel BAT 100 LSN (hágalo siempre de izquierda a derecha) junto al módulo ATG preensamblado. La figura 4.4 muestra los separadores para el primer ATG (7).
- Página 9 10. Coloque la tapa de botón (incluida en el kit de accesorios) en el botón de la parte izquierda de ATG (10). Figura 4.6: Colocación de la tapa del botón Bosch Sicherheitssysteme GmbH Guía de funcionamiento 2015.12 | 6.0 | F.01U.004.269...
- Página 10 Figura 4.7: Introducción de las tiras de etiquetado 12. Conecte la tensión de alimentación del panel de control. Compruebe las funciones del panel BAT 100 LSN. 13. Conecte el cable de puesta a tierra a la parte posterior de la tapa de la carcasa (14) (consulte también la figura 4.5 (9)).
- Página 11 16. Mantenga pulsado el botón "LT" durante cinco segundos para iniciar la prueba de pantalla. Todos los LED se iluminan en secuencia en todos los colores disponibles. El panel BAT 100 LSN está listo para su uso. Bosch Sicherheitssysteme GmbH Guía de funcionamiento...
-
Página 12: Conexión
| Seguridad Panel indicador Conexión ATE2 SUA2/0V SUA1 bLSN2 aLSN2 bLSN1 aLSN1 ATE1 ATE2 SUA2/0V SUA1 bLSN2 aLSN2 bLSN1 aLSN1 ATE1 ATE2 SUA2/0V SUA1 bLSN2 aLSN2 bLSN1 aLSN1 ATE1 2015.12 | 6.0 | F.01U.004.269 Guía de funcionamiento Bosch Sicherheitssysteme GmbH... -
Página 13: Mantenimiento
Nota! Asegúrese de que estas labores de mantenimiento se realizan de forma periódica y por personal cualificado. Bosch Sicherheitssysteme GmbH recomienda una inspección visual y funcional al menos una vez al año. Garantía Los dispositivos/módulos defectuosos se sustituirán sin cargo alguno siempre que la... -
Página 14: Datos Técnicos
15 mA@ 8 V CC - los 32 LED encendidos: máx. 25 mA@ 24 V CC o máx. 60 mA@ 8 V CC Mecánica, carcasa del panel BAT 100 LSN Dimensiones (Al. x An. x Pr.) 270 x 270 x 75 mm Material Plástico, ABS Terluran... - Página 16 Bosch Sicherheitssysteme GmbH Robert-Bosch-Ring 5 85630 Grasbrunn Germany www.boschsecurity.com © Bosch Sicherheitssysteme GmbH, 2015...
