ABB S2C-CM1 Manual De Instrucciones

S2C-CM1
S2C-CM2/3

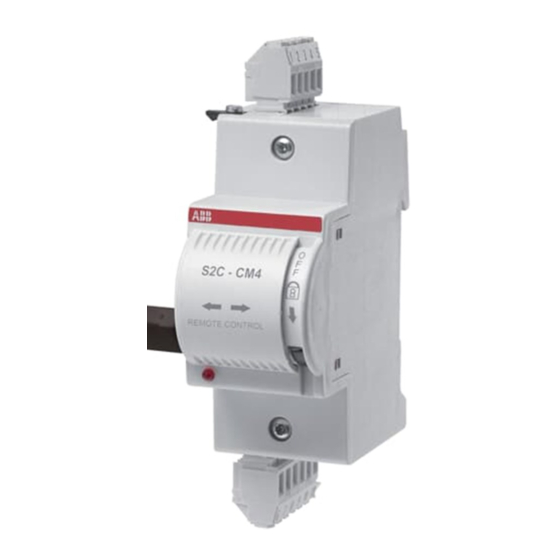

S2C-CM4
I
Comando
motorizzato
Motor operating
device
D
Fernantrieb
F
Commande motorisé
E
Mando a motor
1 S200 / S200P / SD200 / DS201 (2019)
1.2
1.1 1.3
S200 series MCB
S200 series MCB S2C-A...
SD200 switch
SD200 switch disconnector S2C-CM1 shunt trip S2C-CM1
disconnector
1P 1P+ST
S200 series MCB S200 series MCB
S2C-A...
SD200 switch disconnector SD200 switch
S2C-CM2/3 S2C-CM2/3
DS201 (2019) disconnector shunt trip
2P 2P+ST
S200 series MCB S2C-A...
SD200 switch disconnector S2C-CM2/3 S200P ONLY shunt trip S2C-CM2/3
3P 3P+ST
S2C-A...
S200P ONLY S2C-CM4 S200P ONLY S2C-CM4
shunt trip
4P 4P+ST
2
Alimentazione / Supply / Stromversorgung/ 12...30 V a.c. +10% -15% (50-60Hz)
Alimentation / Alimentación 12...48 V d.c. +10% -15%
Potenza assorbita durante la manovra 12 V a.c. < 15 VA
Power consumption during operation 24 V a.c. < 22 VA
Leistungsaufnahme während der Betätigung 30 V a.c. < 25 VA
Consommation pendant la manoeuvre 12...48 V d.c. < 20 VA
Potencia absorbida durante la maniobra
Potenza assorbita a riposo ≤ 1,5 VA
Power consumption at rest
Aufgenommene Ruheleistung
Consommation au repos
Potencia absorbida en reposo
Tempo di chiusura a temperatura ambiente ≤ 1 sec
Closing time at ambient temperature
Einschaltzeit bei Umgebungstemperatur
Temps de fermerture à température ambiante
Tiempo de cierre a temperatura medio ambiente
Tempo di apertura a temperatura ambiente ≤ 0,5 sec
Opening time at ambient temperature
Öffnungszeit bei Umgebungstemperatur
Temps d'ouverture à température ambiante
Tiempo de apertura a temperatura medio ambiente
Numero di manovre ≤ 20.000
Number of operations
Betätigungsnummer
Numéro de manoeuvres
Número de maniobras
Temperatura di funzionamento -25 ... +55 °C
Operating temperature
Betriebstemperatur
Température de fonctionnement
Temperatura de funzionamento
Lunghezza cavi del circuito di comando ≤ 1500 m
Cables length of remote control
Laenge des Verbindungskabels zu den Steuerkontakte
Longueur de cables du circuit de contrôle
Longitud cables del circuito de mando
Sezione cavi ≤ 2,5 mm 2
Cables gauge
Kabel-Querschnitt
Section des câbles
Seccion de conductors
Contatto di segnalazione (morsetti 3 – 4 – 5) 1NA + 1NC
Signal contact (terminals 3 – 4 – 5) (in scambio / change-over contact / umschalter /
Signalkontakt (klemmen 3 – 4 – 5) contact inverseur / contacto conmutado)
Signal dèfaut (contacts 3 – 4 – 5)
Contacto de señalización (terminales 3 – 4 – 5)
3
Corrente nominale 5A (250V AC)
Current carrying capacity (carico resistivo / ohmic load / ohmische Last /
Strombelastbarkeit charge ohmique / carga óhmica)
Courant nominale
Corriente nominal
Contatto ausiliario (morsetti 6 – 7 – 8) 1NA + 1NC
Auxiliary contact (terminals 6 – 7 – 8) (in scambio / change-over contact / umschalter /
Hilfsschalter (klemmen 6 – 7 – 8) contact inverseur / contacto conmutado)
Contact auxiliaire (bornes 6 –7 - 8)
Contacto auxiliar (terminales 6 – 7 – 8)
Corrente nominale 3A (250V AC)
Current carrying capacity (carico resistivo / ohmic load / ohmische Last /
Strombelastbarkeit charge ohmique / carga óhmica)
Courant nominale
Corriente nominal
Comando a distanza * Mediante contatti liberi da tensione
Remote control * By means of dry contacts
Fernsteurung * Durch spannungsfrei Kontakte
Commande à distance * Par les contacts libres de tension
Mando a distanzia * Por medio de contactos sin tension
Morsetti di comando Morsetto 9 contatto di chiusura
Remote control terminals Terminal 9 make contact
Steuerklemmen Klemme 9 Einschalt-Kontakt
Bornes de commande Contact 9 contact à fermeture
Terminales de mando Terminal 9 contacto de cierre
Morsetto 10 contatto di apertura
Terminal 10 opening contact
Klemme 10 Auschalt-Kontakt
Contact 10 contact à ouverture
Terminal 10 contacto de apertura
Morsetto 11 comune per i contatti di comando, +5Vd.c.
(fornita dal comando a motore)
Terminal 11 common reference for control contacts, +5V d.c.
(supplied by the motor operating device)
Klemme 11 Gemeinsamer Bockpol +5V d.c.
(aus dem Fernantrieb)
Contact 11 commun pour les contacts des commandes,
+5V d.c. (fourni par le commande moteur)
Terminal 11 comun por contactos de mando, +5V d.c.
(tension suministrada por el mando motor)
* NOTE:
- Dopo l'apertura per guasto attendere 8 sec. prima di azionare il riarmo da remoto
- In case of the device opening due to a fault, please wait 8 seconds before attempting to reclose the motor operator
- Nach einer Fehlerauslösung beträgt die Wartezeit 8 Sek. vor Betätigung der Ferneinschaltung
- Après ouverture sur défaut, attendre 8 secondes avant de ré-enclencher l'appareil
- Después de la apertura por falta esperar 8 seg. antes de accionar el dispositivo de rearme.
4
L1
L2
L3
N
12... 30V a.c.
12... 48V d.c.
1 2 3 4 5
SIGN.
O
N
1 ON 1 ON 1 ON 1 ON
AUX.
6 7 8 9 10 11
LOAD
CLOSE
OPEN
remote control
No. RESETTINGS
Nr. RICHIUSURE
