MANDOS – TELEMANDO, CABLE E IR
22
21
20
28
19
27

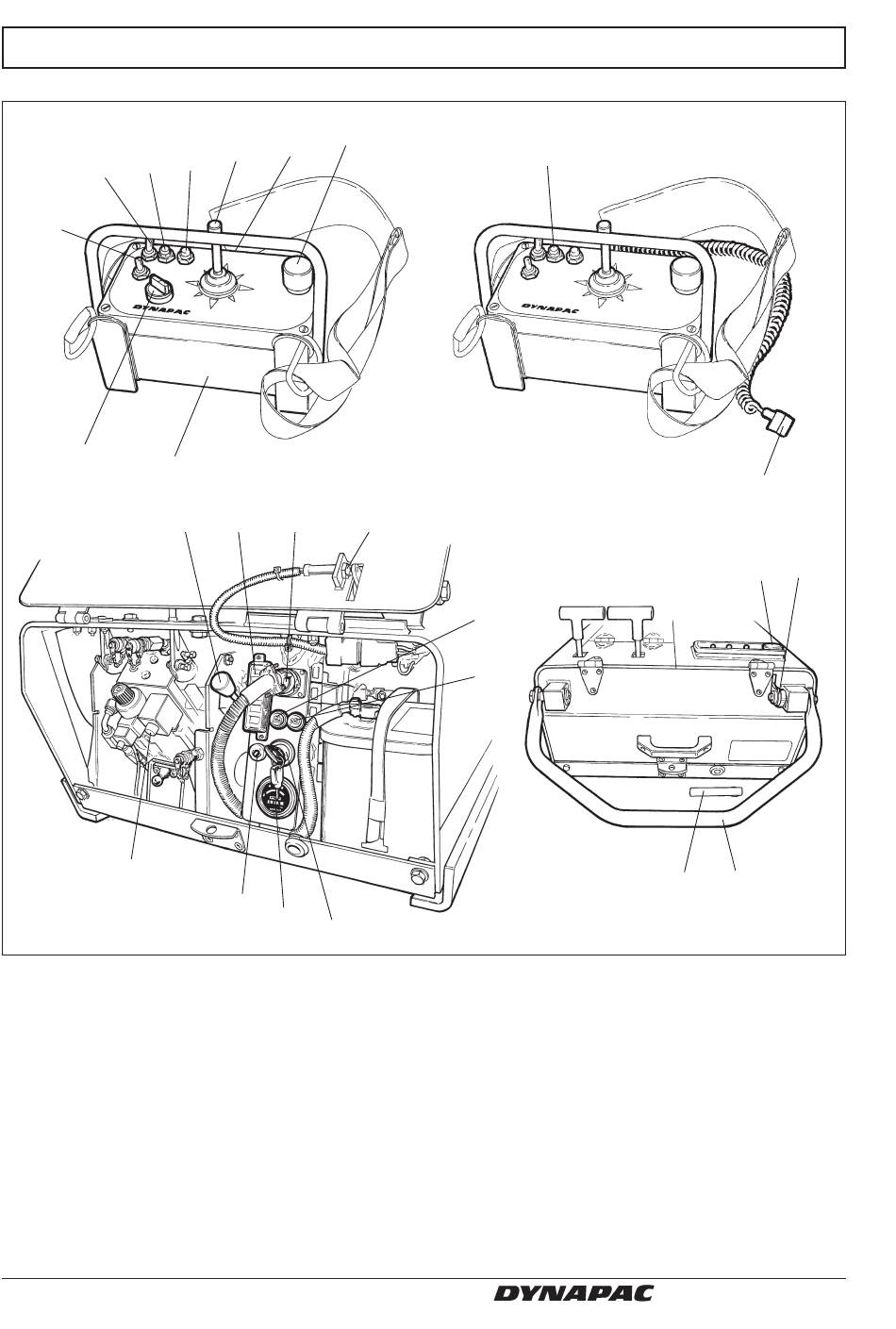

6. Parada de emergencia
7. Acelerador
8. Lámpara indicadora de carga
9. Lámpara indicadora de la
presión de aceite
10.Interruptor de llave
11.Cuentahoras
12.Caja de fusibles
13.Alojamiento del cable de carga
14.Microrruptor del empujador de pare
15.–
16.Freno de estacionamiento
17.Empujador de pare
18.Conexión de la operación por cable y el
receptor IR
19. Transmisor IR
18
25
26
24
23
L000357A
7 12 18
13
11
10
14
8
9
L000359A
20. Conmutador de vibraciones: conectar / desconectar;
derechas / izquierdas
21. Conmutador de velocidad alta / baja
22. Pulsador de conexión / desconexión del transmisor IR
23. Interruptor de arranque del motor
24. Palanca de desplazamiento
25. Botón de parada del transmisor IR
26. Conexión del cable de carga
27. Válvula de remolque: debe estar enroscada en
posición exterior cuando se utiliza la máquina
(sólo modo manual)
28. Selector de frecuencias IR: debe estar en la misma
posición que el receptor
29. Operación por cable
30. Conmutador de conexión / desconexión del motor
(mando por cable)
30
16
LP 852 ILP852ES3
L000360A
29
6 14
L000358A
17
