Installation instructions for 99-3309B
Chevrolet Spark 2013-up
KIT FEATURES
• ISO DIN radio provision with pocket
• Double DIN radio provision
• Interface included retains factory OnStar, Bluetooth, and
all warning chimes
• Provides a 12-volt accessory power and VSS, parking
brake, and reverse signals
• Painted matte black

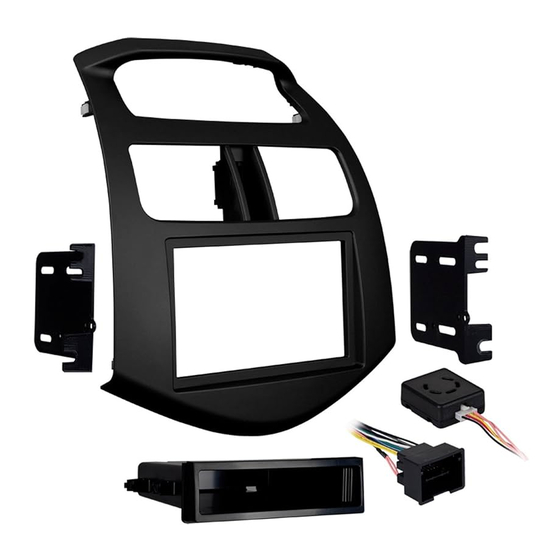

KIT COMPONENTS
• A) Radio trim panel • B) Radio brackets • C) Pocket • D) (4) #8 x 3/8" Phillips screws • E) (10) White plastic
panel clips • F) Interface • G) 16-pin harness • H) 4-pin to 4-pin resistor pad • I) 22-pin to 44-pin harness
A
B
F
METRA. The World's best kits.
APPLICATIONS
See application list inside
99-3309B
C
D
G
1-800-221-0932
E
H
I
metraonline.com
WIRING & ANTENNA CONNECTIONS (sold separately)
Wiring Harness:
• Interface included
Antenna Adapter:
• 40-EU55
TOOLS REQUIRED
• Panel removal tool • Phillips screwdriver
• Small flat-blade screwdriver
CAUTION: Metra recommends disconnecting the
negative battery terminal before beginning any
installation. All accessories, switches, and especially
air bag indicator lights must be plugged in before
reconnecting the battery or cycling the ignition.
NOTE: Refer to the instructions included with the
aftermarket radio.
© COPYRIGHT 2004-2014 METRA ELECTRONICS CORPORATION

Publicidad

Capítulos

Tabla de contenido
loading

Resumen de contenidos para Metra 99-3309B

  • Página 1 NOTE: Refer to the instructions included with the aftermarket radio. METRA. The World’s best kits. 1-800-221-0932 metraonline.com ™ © COPYRIGHT 2004-2014 METRA ELECTRONICS CORPORATION...
  • Página 2: Tabla De Contenido

    99-3309B Dash Disassembly 99-3309B Table of Contents Chevrolet Spark 2013-up Dash Disassembly 1. Unclip and remove the radio trim panel. (Figure A) – Chevrolet Spark 2013-up .........2 2. Remove (4) Phillips screws Kit Assembly securing the factory radio – ISO DIN radio provision with pocket ....3 and remove from dash. – Double DIN radio provision .......4 (Figure B) 3. Unclip and remove the vents Axxess Interface Installation ......4-6 from the factory panel. – Installing the interface ........4-5...
  • Página 3: Kit Assembly

    Kit Assembly 99-3309B ISO DIN radio provision with pocket 1. Attach the factory vents and hazard button to the Metra trim panel. (Figure A) 2. Attach the upper display shroud the Metra trim panel with the factory Step 2 screws. (Figure A) 3. Attach the provided (10) panel clips to the legs of the Metra trim panel. Step 2 4. Locate the factory wiring harness in the dash. Metra recommends using the proper mating adapter from Metra Step 1 or AXXESS. Re-connect the negative battery terminal and test the unit for proper operation. 5. Attach the radio brackets to the aftermarket radio using the screws supplied with the radio, then secure the assembly to the pocket using the (4) #8 x 3/8” Phillips screws. (Figure B) 6. Mount the assembly into the sub-dash.
  • Página 4: Double Din Radio Provision

    Kit Assembly 99-3309B Double DIN radio provision 1. Attach the factory vents and hazard button to the Metra trim panel. (Figure A) 2. Attach the upper display shroud the Step 2 Metra trim panel with the factory screws. (Figure A) 3. Attach the provided (10) panel clips to Step 2 the legs of the Metra trim panel. 4. Locate the factory wiring harness in the dash. Metra recommends using Step 1 the proper mating adapter from Metra or AXXESS. Re-connect the negative battery terminal and test the unit for proper operation. 5. Attach the radio brackets to the aftermarket radio using the screws supplied with the radio, then mount the assembly into the sub dash. (Figure B) 6. Reassemble dash in reverse order of disassembly using the Metra trim panel Step 1 instead of the factory trim panel.
  • Página 5: Axxess Interface Installation

    99-3309B Axxess Interface Installing the interface Installation From the 16-pin harness: • The Green/Black wire is not used in this application. • Connect the Red wires to the ignition/accessory FEATURES The following wires are for the aftermarket radios that wire of the aftermarket radio. • Provides accessory (12-volt 10-amp) have navigation built in: • Connect the Orange/White wire to the • Retains R.A.P. (Retained Accessory Power) • Connect the Light Green wire to the parking brake illumination wire of the aftermarket radio. If the • Used in amplified or non-amplified systems wire of the aftermarket navigation radio. aftermarket radio has no illumination wire, tape off • Retains all warning chimes the Orange/White wire. • Connect the Blue/Pink wire to the VSS or speed • Provides NAV outputs (parking brake, reverse, sense wire of the aftermarket navigation radio.
  • Página 6: Initializing The Interface

    99-3309B Installing the interface Chime volume adjustment • Connect the Green/Black wire to the left rear negative wire of the aftermarket radio. Amplified vehicles: 1) With car on, shut off car and leave keys in • The Pink wire is not used in this application. i gnition. Open the car door and leave it open. • Connect the Violet wire to the right rear positive Chimes will be heard. wire of the aftermarket radio. Installing the interface: 2) Wait 10 seconds, then with a small • Connect the Violet/Black wire to the right rear 1. With all the connections completed, plug the 16 and screwdriver adjust the potentiometer fully negative wire of the aftermarket radio. 22 pin harnesses into the interface. counterclockwise (all the way left), then clockwise • Connect the Green wire to the left rear positive wire 2. Plug the 44 pin GM harness into the vehicle side to raise chime level and counterclockwise to lower of the aftermarket radio.
  • Página 7: Onstar Level Adjustment

    99-3309B Vehicle customization OnStar level adjustment with optional LCD To adjust the OnStar volume level find the Black/Yellow wire on the 16-pin (AXXESS part # XIA-LCD sold separately) harness. Push the blue OnStar button, while the voice is speaking tap the Black/Yellow wire to ground. Once the volume is set it will stay at that volume The OEM radio is used to customize certain features of the vehicle. until the Black/Yellow wire is tapped to ground again. This can be set during Use the optional LCD to adjust these features accordingly: installation and then left alone. If user adjustment is desired, the customer may also tap “Volume Up” or down on the steering wheel (if equipped) to adjust the 1. Press ESC, and then press ENT: “Set Language” will appear on the screen. OnStar level. 2. To change the language, press ENT, and then press the arrow up and down buttons to change the language. Additional 12-pin harness (ASWC-1) 3. Once you have selected your language, press ESC to go back to the • This 12-pin harness is to be used in conjunction with the ASWC-1...
  • Página 8 Log onto www.installerinstitute.com or call 800-354-6782 for more information and take steps toward a better tomorrow. Metra recommends MECP certified technicians METRA. The World’s best kits. 1-800-221-0932 metraonline.com ™ © COPYRIGHT 2004-2014 METRA ELECTRONICS CORPORATION...
  • Página 9 Instrucciones de instalación para 99-3309B APLICACIONES Lista de aplicaciones dentro CABLEADO Y CONEXIONES DE ANTENA Chevrolet Spark 2013 y mas (se venden por separado) Arnés de cableado: 99-3309B • Interfaz incluido Adaptador de antena: CARACTERÍSTICAS DEL KIT • 40-EU55 • Provisión de radio ISO DIN con bolsillo • Provisión de radio doble DIN • La interfase incluida retiene OnStar de fábrica, Bluetooth, y todos los tonos de advertencia • Provee energía para accesorios de 12 voltios y VSS, freno HERRAMIENTAS REQUERIDAS de mano y señales de reversa • Destornillador Phillips • Pequeño destornillador de • Pintura negro mate...
  • Página 10 99-3309B Desmontaje del tablero 99-3309B Indice Chevrolet Spark 2013 y mas Desmontaje del tablero 1. Desenganche y quite el panel de la moldura del – Chevrolet Spark 2013 y mas ......2 radio. (Figura A) Ensamble del kit 2. Desenganche y quite – Provisión de radio ISO DIN con bolsillo .....3 las rejillas del aire – Provisión de radio doble DIN......4 acondicionado del panel de fábrica. (Figura B) Instalación de la interfase Axxess ....4-6 3.
  • Página 11: Ensamble Del Kit

    Ensamble del kit 99-3309B Provisión de radio ISO DIN con bolsillo 1. Instale las rejillas de fábrica y el botón de las luces intermitentes en el panel de la moldura de Metra. (Figura A) 2. Instale la tapa de la pantalla superior al panel de la moldura Metra con los tornillos Paso 2 de fábrica. (Figura A) 3. Instale los (10) ganchos del panel provistos en las patas del panel de la moldura Metra. Paso 2 4. Localice el arnés de cables de fábrica en el tablero. Metra recomienda el uso de un adaptador adecuado de acoplamiento de Metra o de AXXESS. Paso 1 Vuelva a conectar la terminal negativa de la batería y pruebe la unidad para verificar que funcione correctamente. 5. Coloque los soportes del radio en el radio de mercado secundario con los tornillos que venían con el radio, luego asegure el ensamble a la cavidad usando los (4) tornillos Phillips #8 X 3/8”. (Figura B)
  • Página 12: Provisión De Radio Doble Din

    Ensamble del kit 99-3309B Provisión de radio doble DIN 1. Instale las rejillas de fábrica y el botón de las luces intermitentes en el panel de la moldura de Metra. (Figura A) 2. Instale la tapa de la pantalla superior al panel de la moldura Metra con los tornillos Paso 2 de fábrica. (Figura A) 3. Instale los (10) ganchos del panel provistos Paso 2 en las patas del panel de la moldura Metra. 4. Localice el arnés de cables de fábrica en el tablero. Metra recomienda el Paso 1 uso de un adaptador adecuado de acoplamiento de Metra o de AXXESS. Vuelva a conectar la terminal negativa de la batería y pruebe la unidad para verificar que funcione correctamente. 5. Instale los soportes del radio al radio de mercado secundario usando los tornillos que venían con el radio, luego monte el ensamble en el sub tablero. (Figura B) 6. Vuelva a armar el tablero en orden...
  • Página 13: Instalación De La Interfase Axxess

    99-3309B Instalación de Instalación de la interfase la interfase Axxess Desde el arnés de 16-pins: • El cable Violeta/Negro no se utiliza en la aplicación. • Conecte los cables Rojos al cable de ignición/ • El cable Verde no se utiliza en la aplicación. CARACTERÍSTICAS accesorio del radio de mercado secundario. • El cable Verde/Negro no se utiliza en la aplicación. • Conecte el cable Anaranjado/Blanco al cable • Proporciona accesorio (12 voltios 10 amperes) de iluminación del radio de mercado secundario. Los siguientes cables son para radios de mercado • Retiene R.A.P. (corriente de accesorio retenida) Si el radio de mercado secundario no tiene secundario que tienen navegación integrada: • Se usa en sistemas amplificados o cable de iluminación, cubra con cinta el cable • Conecte el cable Verde Claro con el cable no amplificados Anaranjado/Blanco. del freno de mano del radio de navegación de • Retiene todos los tonos de advertencia...
  • Página 14: Initializing The Interface

    99-3309B Ajuste del volumen de Instalación de la interfase • Conecte el cable Verde/Negro al cable negativo posterior izquierdo del radio de mercado secundario. los tonos Vehículos amplificados: • El cable Rosa no se utiliza en esta aplicación. 1) Con el vehículo encendido, apague el auto y deje • Conecte el cable Violeta al cable positivo posterior las llaves en la ignición. Abra la puerta del carro y derecho del radio de mercado secundario. Instalación de la interfase: déjela abierta. Se escucharán tonos. • Conecte el cable Violeta/negro al cable negativo 1. Cuando termine todas las conexiones, conecte los posterior derecho del radio de mercado secundario. 2) Espere 10 segundos, luego con un pequeño arneses de 16 y 22-pins a la interfase. destornillador, ajuste el potenciómetro por • Conecte el cable Verde al cable positivo posterior 2. Conecte el arnés GM de 44-pins en el arnés lateral...
  • Página 15: Ajuste Del Nivel De Onstar

    99-3309B Vehículo de personalización con 3) Con un pequeño destornillador, ajuste el potenciómetro hacia la derecha para LCD opcional aumentar el nivel de audio y hacia la izquierda para disminuir el nivel de audio. (Parte # AXXESS XIA-LCD se vende por separado) 4) Una vez que haya llegado al nivel deseado, su ajuste de audio está completo. Ajuste del nivel de OnStar La radio OEM se utiliza para personalizar ciertas características del vehículo. Para ajustar el nivel del volumen de OnStar, busque el cable negro/amarillo Utilice la pantalla LCD opcional para ajustar estas características en consecuencia: en el arnés de 16-pins. Presione el botón azul de OnStar y mientras la voz esté 1. Pulse ESC y, a continuación, pulse ENT: “Idioma Ajuste” aparecerá en hablando, toque el cable negro/amarillo a tierra. Una vez configurado el volumen, la pantalla. permanecerá a ese nivel hasta que el cable amarillo/negro vuelva a tocarse a 2. Para cambiar el idioma, pulse ENT y, a continuación, pulse la flecha hacia arriba...
  • Página 16 Instrucciones de instalación para 99-3309B EL CONOCIMIENTO ES PODER Mejore sus habilidades de instalación y NOWLEDGE IS OWER fabricación inscribiéndose en la escuela de Enhance your installation and fabrication skills by enrolling in the most recognized and respected dispositivos electrónicos móviles más reconocida mobile electronics school in our industry. y respetada de nuestra industria. Regístrese en Log onto www.installerinstitute.com or call 800-354-6782 for more information and take steps www.installerinstitute.com o llame al...
