BM 25/25W
DETECTOR DE GAS DE ZONA
MANUAL DEL USUARIO
Parámetros de seguridad intrínseca
• Relé de salida de alarma: Relé de contacto seco, Ui = 30 V, Ii = 150 mA, sin condición
L o C
• Fuente de alimentación para carga de mantenimiento: Ui = 30 V, Ii = 160 mA, sin
condición L o C
• Entrada lógica de contacto seco: Uo = 5 V, Io = 50 mA, Lo = 8 mH, Co = 7 µF
La persona responsable de la detección de gases debe redactar un Documento de
descripción del sistema (de circuitos intrínsecamente seguros).
1.5
Sensores de gas
Los sensores se encuentran en la parte frontal del detector (Figura 2, ref. 10). Son inteligentes,
vienen precalibrados de fábrica y son intercambiables. Están compuestos de un elemento sensor
y componentes eléctricos, incluyendo una memoria EEPROM en la que se guardan las
características del sensor (tipo de gas, intervalo, valor de calibración, instantáneo, valores de
alarma STEL y TWA, fecha de fabricación, número de serie, fecha de última calibración, vida
útil de calibración, etc.). La vida útil de calibración se actualiza después de cada calibración y
permite al usuario calcular el momento óptimo en el que cambiar el sensor. Los sensores debe
colocarse como se indica en la tabla anterior.
Ref.
1.
Sensor de gases combustibles (0 al 100 % del LEL)
2.
Minisensores de gases tóxicos o sensor de O
3.
Minisensores de gases tóxicos o sensor de O
4.
Sensores medianos de:
• O
(>2 años de duración)
2
6

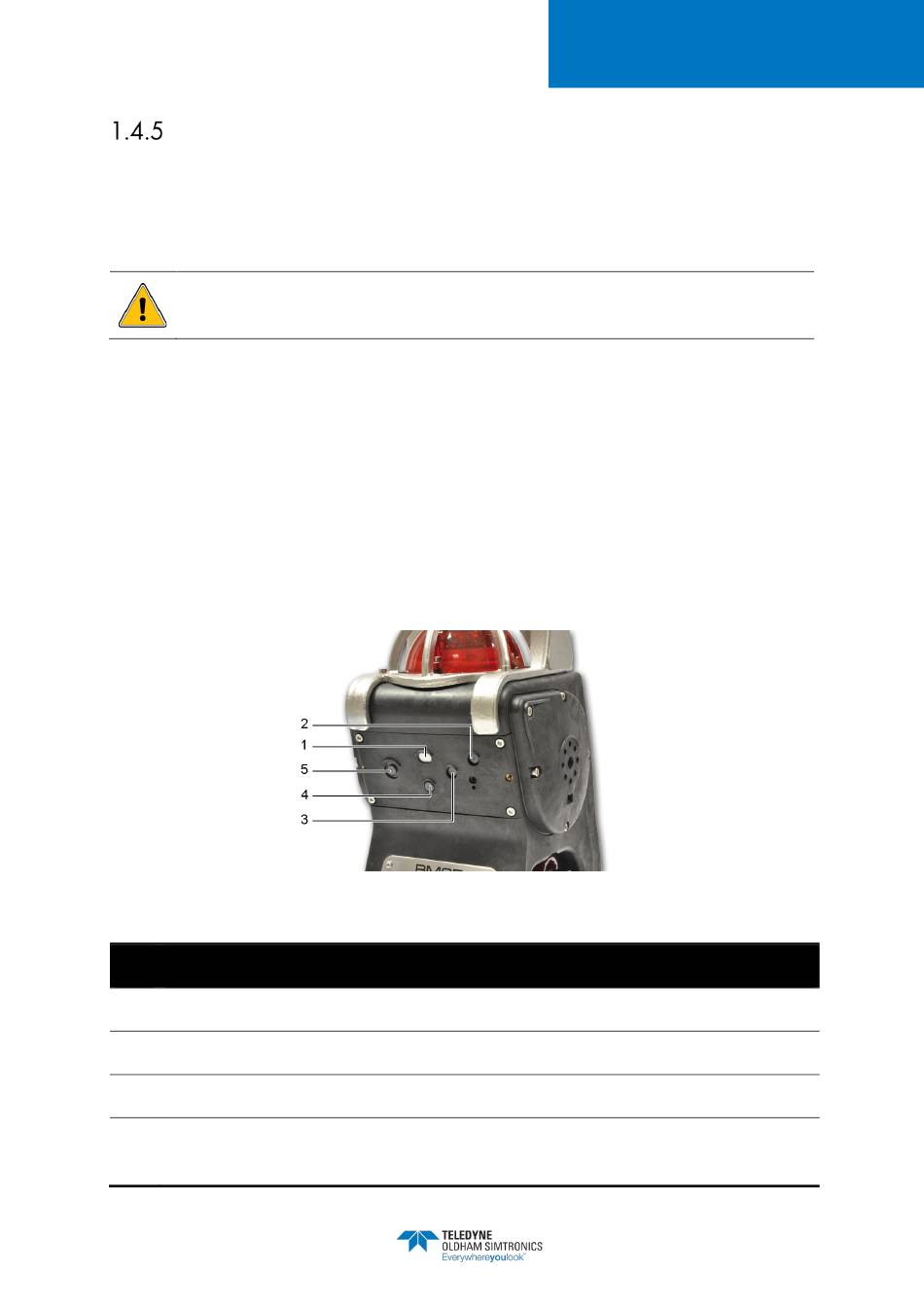

Figura 8: Configuración de los sensores
Descripción
de 1 año
2
de 1 año
2
NPB25SP
Revision N.0
